Вид сзади
На следующей иллюстрации показаны задняя и левая стороны
репликатора портов. Описание каждого компонента см. в таблице
ниже.

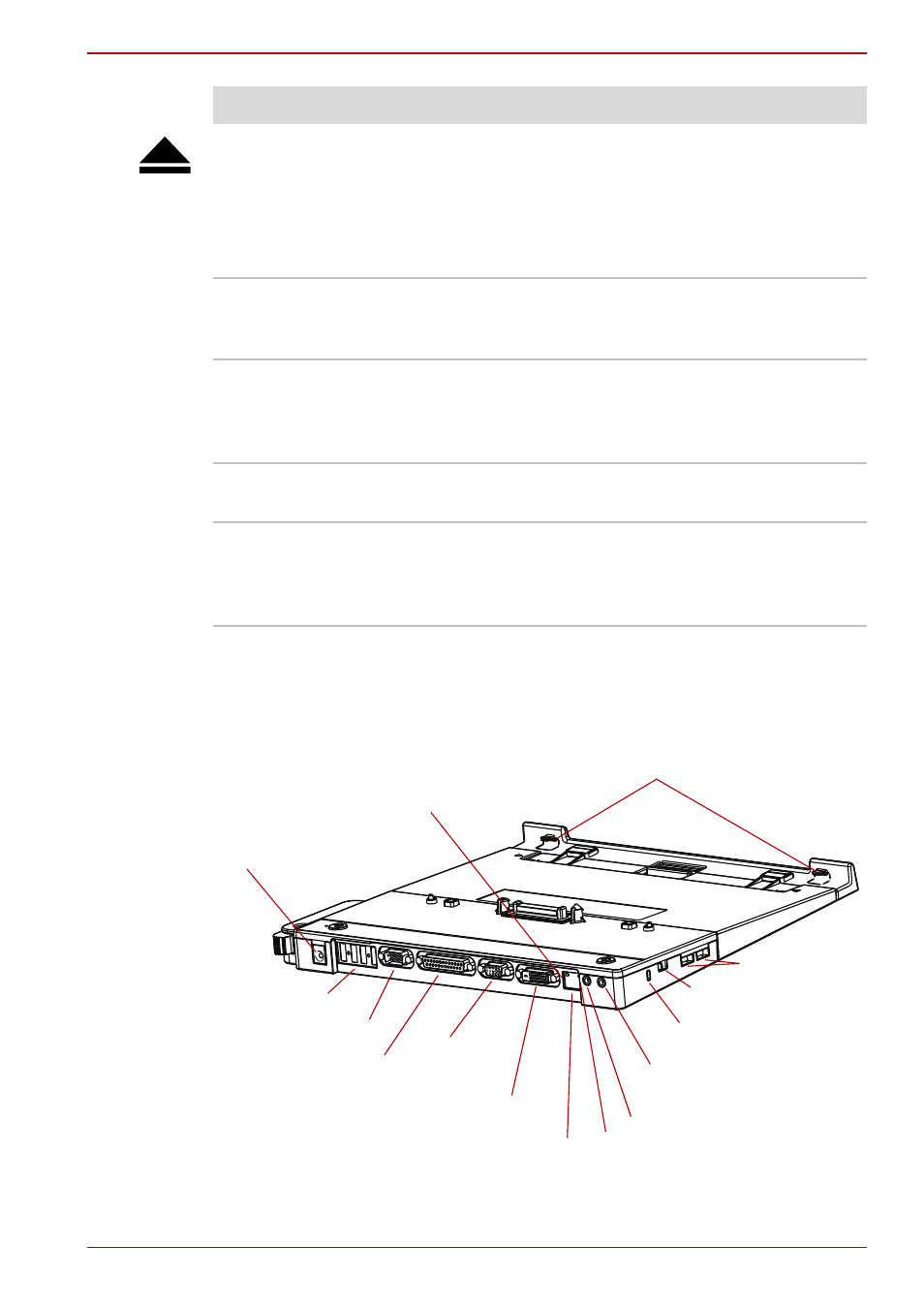

(Примерная иллюстрация) Задняя и левая стороны репликатора портов
Рычаг извлечения
Выводит компьютер из зацепления с
репликатором портов.
Примечание. Чтобы узнать, как правильно
отключать компьютер от репликатора
.
Подставка для
авторучки
Служит держателем планшетного пера
Toshiba (если вы являетесь обладателем
планшетного компьютера)
Удлинение
Скользящий компонент, позволяющий
увеличивать длину репликатора портов в
соответствии с размерами различных
моделей компьютеров.
Фиксатор удлинения
Освобождает удлинение, что позволяет
вытянуть его.
Индикатор значения
удлинения
Указывает текущее значение удлинения.
Удлинение может быть установлено в 12
различных положений, что позволяет
размещать различные модели компьютеров.
Компонент
Описание
Передние крючки
Индикатор подключения к
локальной сети
Микрофон
Линейный выход (головные
телефоны, громкоговорители)
Разъем защитного
блокиратора
Переключатель
блокировки компьютера
Порты USB
Сетевой порт
Порт для подключения
монитора DVI-D
Порт для
подключения
монитора RGB
Параллельный порт
Последовательный
порт
Порты USB
Гнездо питания от источника
постоянного тока
Индикатор активности
локальной сети
