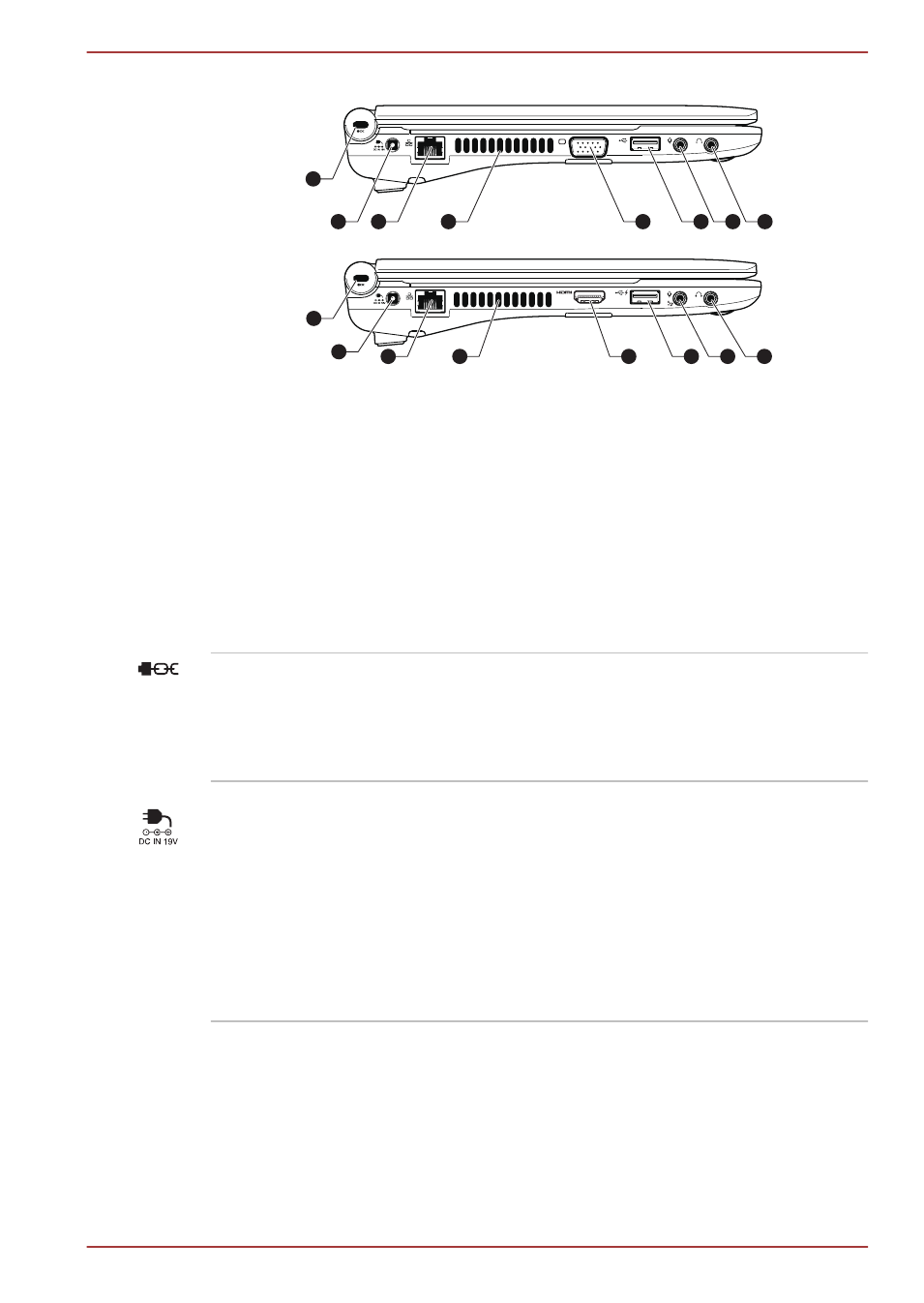

Рисунок 2-2 Левая сторона компьютера

8

7

6

5

2

1

3

4

8

7

6

9

2

1

3

4

1. Разъем защитного замка-
блокиратора

6. Порт универсальной
последовательной шины (USB 2.0)

2. Гнездо для подключения источника
постоянного тока с напряжением 19 В

7. Гнездо для подключения
микрофона

3. Гнездо адаптера для подключения
к локальной сети

8. Гнездо для подключения головных
телефонов

4. Вентиляционные отверстия

9. Порт выхода HDMI*

5. Порт для подключения внешнего
монитора RGB*

* Имеется не во всех моделях.
Внешний вид компьютера зависит от приобретенной модели.

Разъем защитного
замка-блокиратора

Чтобы воспрепятствовать похищению
компьютера, аппарат можно прикрепить к
письменному столу или другому
крупногабаритному предмету защитным
тросом, присоединенным к этому разъему.

Гнездо для
подключения
источника
постоянного тока с
напряжением 19 В

К этому гнезду подключается адаптер
переменного тока, который служит для
снабжения компьютера питанием и зарядки
его батарей. Имейте в виду, что пользоваться
можно адаптером переменного тока только
той модели, которая входила в комплектацию
компьютера на момент его приобретения.
Применение недопустимого адаптера чревато
повреждением компьютера.

NB520 series

Руководство пользователя

2-3
