Руководство пользователя 2-7
Путеводитель по компьютеру
Нижняя сторона

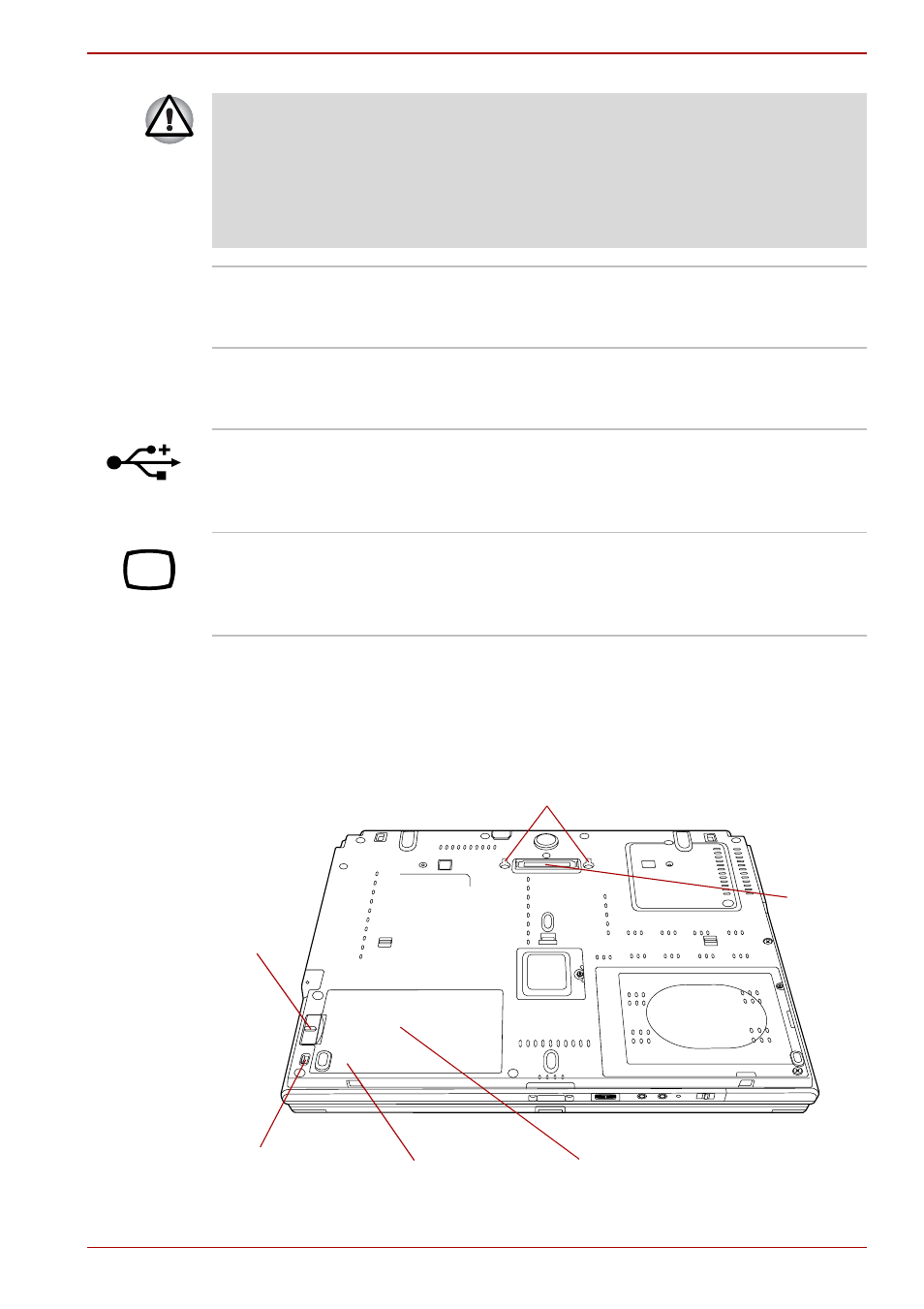

На этом рисунке представлен вид компьютера снизу. Прежде чем
переворачивать компьютер, убедитесь, что его дисплей закрыт.
Вид компьютера снизу
■ К разъему для подключения к локальной сети подсоединяйте
только сетевой кабель во избежание повреждения или
неправильной работы аппаратуры.
■ Не подсоединяйте сетевой кабель к источнику электропитания
во избежание повреждения или неправильной работы
аппаратуры.
Индикатор сетевого
подключения
(зеленый)
При подключении компьютера к локальной
сети индикатор светится зеленым при
условии, что сеть функционирует нормально.
Индикатор
передачи данных
(оранжевый)
Во время обмена данными между
компьютером и локальной сетью этот
индикатор светится оранжевым.
Порты
универсальной
последовательной
шины (USB 2.0)
Сзади компьютера расположены два порта
универсальной последовательной шины.
Дополнительную информацию см. в разделе
Вид слева .
Подключение
внешнего монитора
К этому порту подключается внешний
монитор. Аналоговый порт VGA поддерживает
функции, совместимые со спецификацией
VESA DDC2B.
Прорези
Защитный замок
батареи
Порт
стыковки
Запасное перо Батарейный источник питания
Защелка
батарейного
отсека
