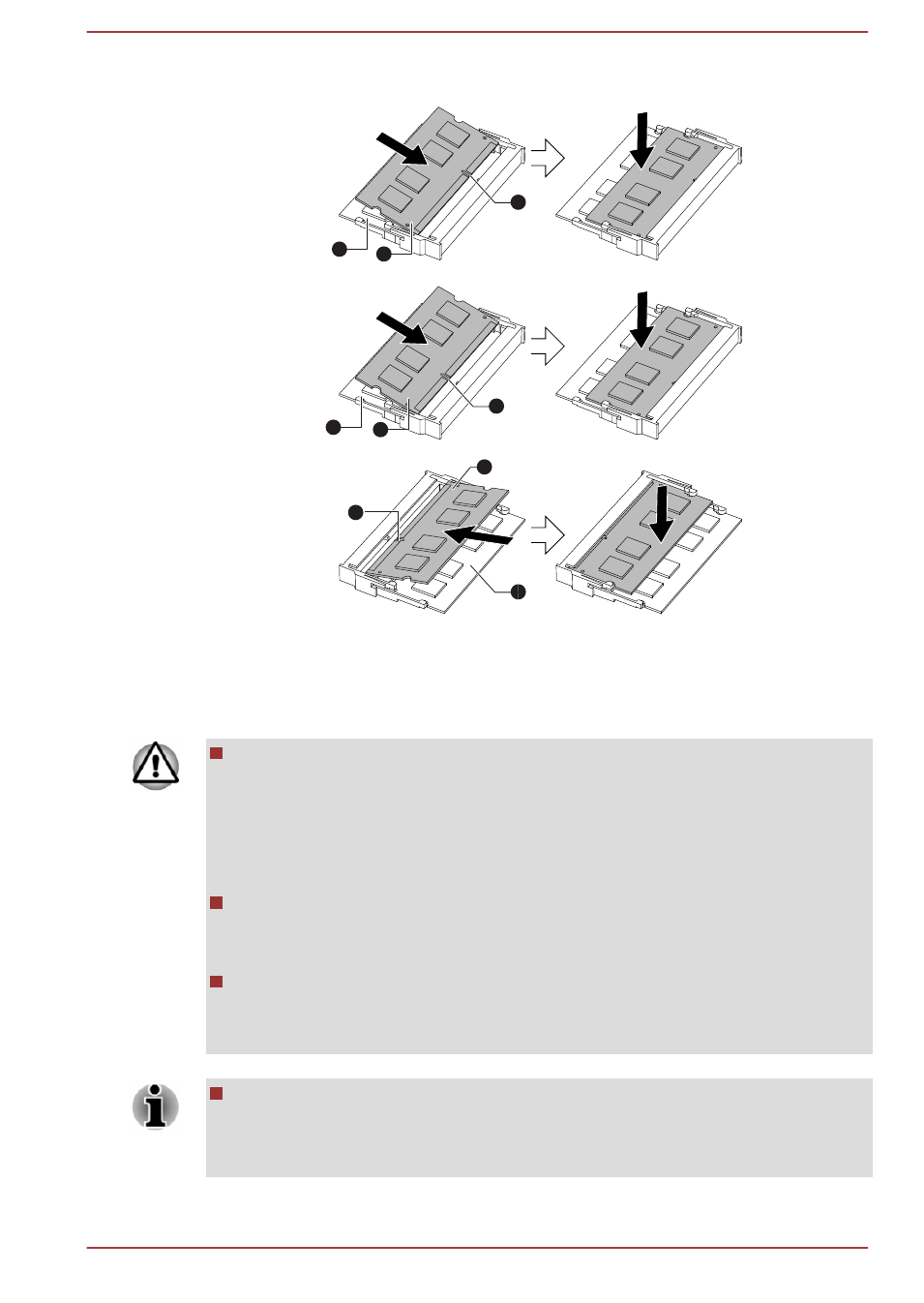

Рисунок 4-12 Установка модуля памяти

3

2

1

2

3

1

3

2

1

1. Выемка

3. Разъем A

2. Разъем B

Внешний вид изделия зависит от приобретенной модели.

Ни в коем случае не допускайте проникновения металлических
предметов (например, винтов, скобок или скрепок для бумаги) в
компьютер. Посторонние металлические предметы могут
вызвать короткое замыкание, что может стать причиной
повреждения или возгорания компьютера и, как следствие,
тяжелой травмы.
Не прикасайтесь к контактам модуля памяти и гнезда разъема
компьютера. Загрязнение контактов может привести к
нестабильной работе модуля памяти.
Не прикасайтесь ни к каким другим деталям кроме модуля
памяти, разъема для подключения модуля памяти и крышки
модуля памяти.

Разъем A предназначен для установки первого модуля памяти.
Дополнительный модуль памяти устанавливается в разъем B.
Если устанавливается только один модуль, пользуйтесь
разъемом A.
