Вид сзади

На рисунке ниже представлен вид компьютера сзади.

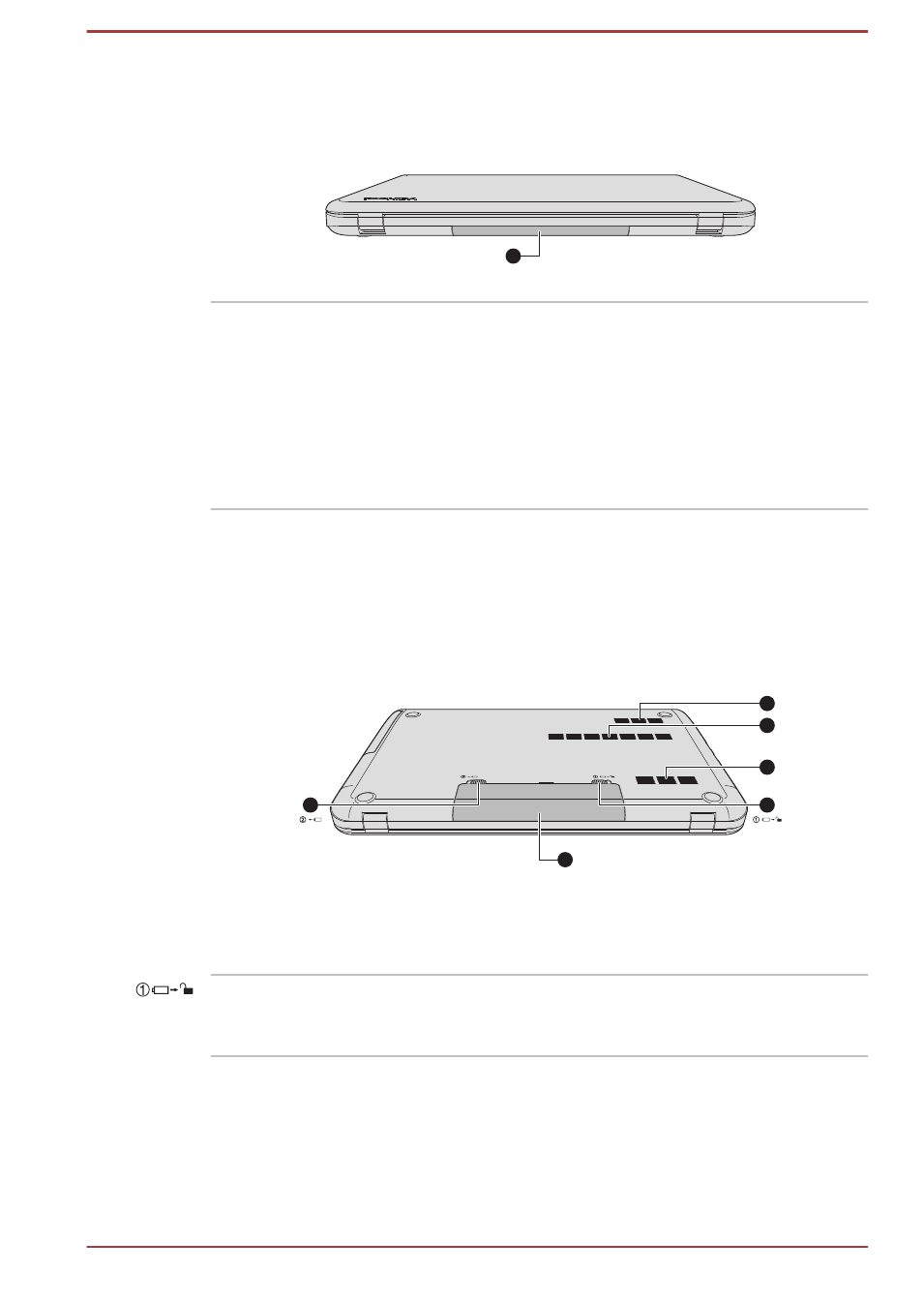

Рисунок 3-4 Вид компьютера сзади

1

Внешний вид изделия зависит от приобретенной модели.

Батарейный
источник питания

Литий-ионный аккумуляторный батарейный
источник питания снабжает компьютер
электроэнергией, когда к нему не подключен
адаптер переменного тока.
Более подробную информацию о том, как
пользоваться батарейным источником
питания и обращаться с ним, см. в разделе

Батарея

.

Вид снизу

На приведенных далее иллюстрациях представлен вид компьютера
снизу. Во избежание повреждений переворачивать компьютер можно
только с закрытым дисплеем.

Рисунок 3-5 Вид компьютера снизу

3

4
4

4

1

2

1. Замок батареи

3. Батарейный источник питания

2. Защелка батареи

4. Вентиляционные отверстия

Внешний вид изделия зависит от приобретенной модели.

Замок батареи

Чтобы высвободить, а затем снять
батарейный источник питания, сдвиньте замок
в открытое положение.

Руководство пользователя

3-6
