Руководство пользователя
1-5
TECRA A11/S11, Satellite Pro S500
1. Присоединение шнура питания к адаптеру переменного тока.

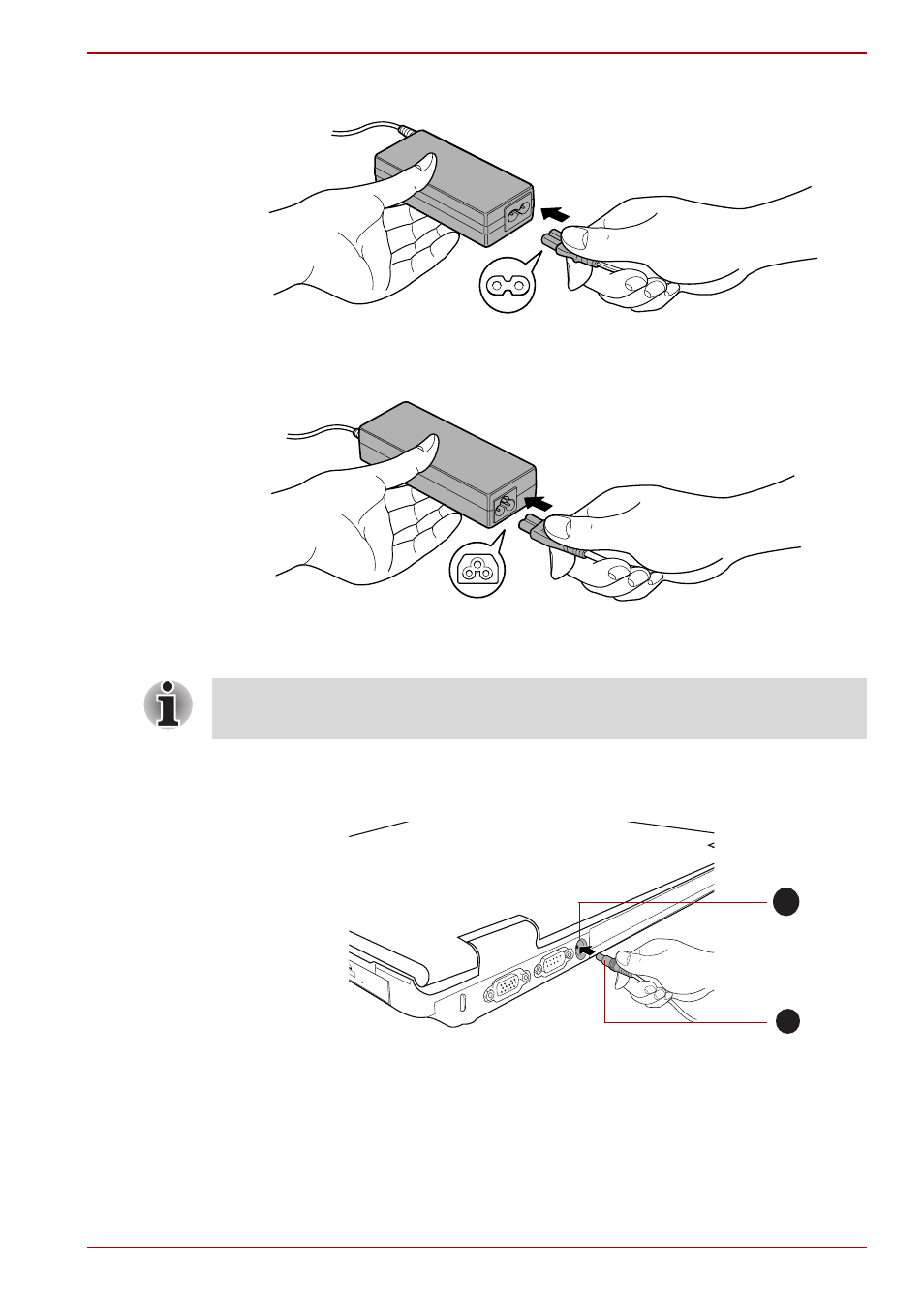

Рисунок 1-1 Подключение шнура питания (с 2-контактным штекером)
к адаптеру переменного тока
Рисунок 1-2 Подключение шнура питания (с 3-контактной вилкой)
к адаптеру переменного тока
2. Подключите штекер вывода адаптера переменного тока к гнезду
для подключения источника постоянного тока с напряжением 15 В,
расположенному сзади компьютера.
Рисунок 1-3 Подключение штекера вывода адаптера переменного тока
к компьютеру
3. Вставьте вилку шнура питания в сетевую розетку - индикаторы
батареи и питания от источника постоянного тока,
расположенные спереди компьютера, должны загореться.
В зависимости от модели в комплект поставки входит 2-контактный
или 3-контактный вариант адаптера и шнура питания.
1. Гнездо для подключения источника
постоянного тока с напряжением 15 В
2. Штекер вывода адаптера переменного
тока
1
2
