Руководство пользователя
2-7
TECRA A10/S10/M10/Satellite Pro S300
Вид сзади
На приведенном далее рисунке представлена тыльная сторона
компьютера.

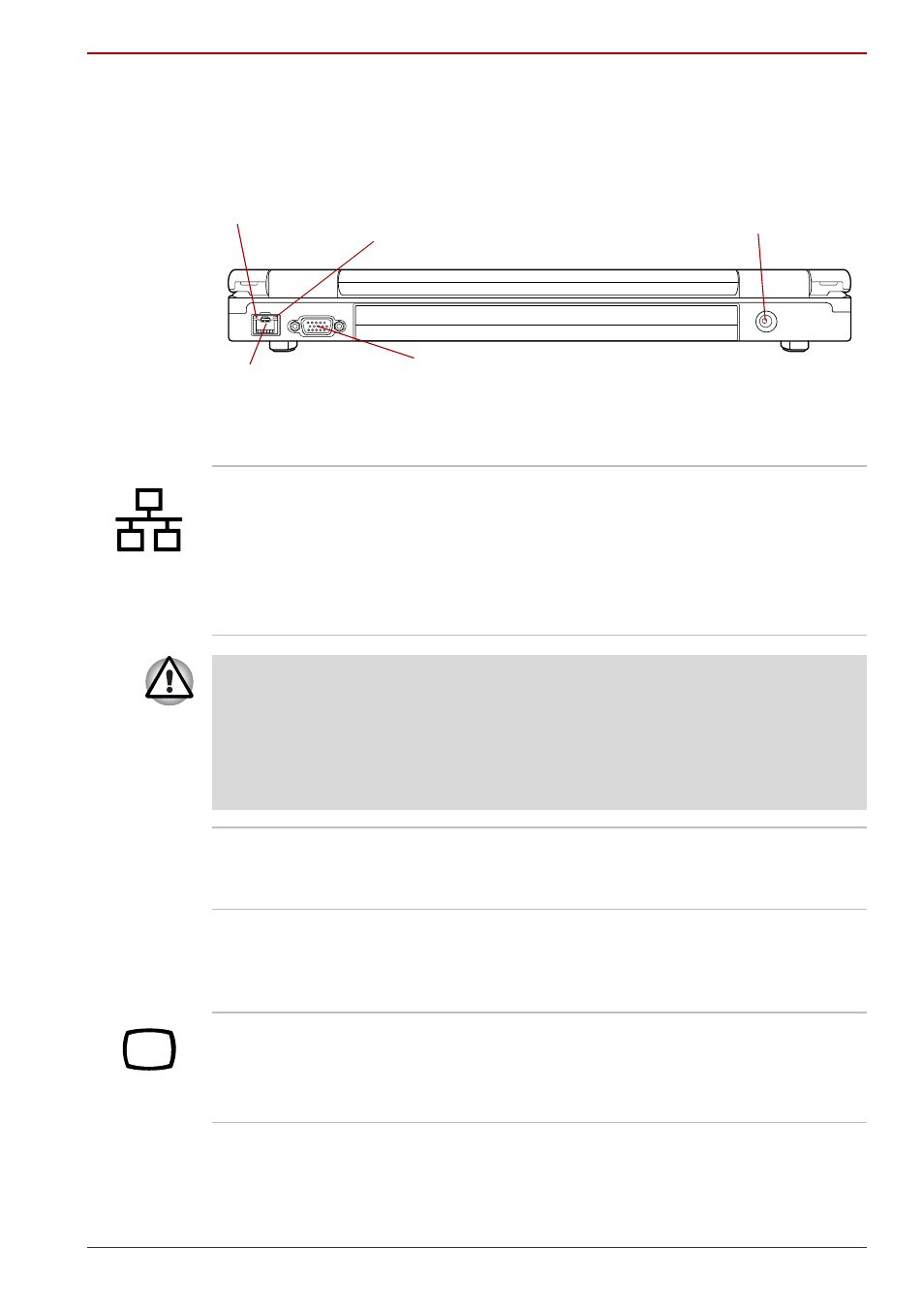

Рисунок 2-4 Тыльная сторона компьютера
Гнездо для подключения
источника постоянного тока
с напряжением 15 В
Порт для подключения внешнего монитора
Гнездо для подключения
к локальной сети
Индикатор активности локальной сети (оранжевый)
Индикатор сетевого подключения (зеленый)
Сетевое гнездо
Это гнездо служит для подключения к
локальной сети. Встроенный сетевой адаптер
поддерживает стандарты Ethernet LAN
(10Мбит/с, 10BASE-T), Fast Ethernet LAN
(100 Мбит/с, 100BASE-TX) и Gigabit Ethernet
LAN (1000 Мбит/с, 1000BASE-T). Подробнее
.
n
К гнезду для подключения к локальной сети подсоединяйте
только сетевой кабель во избежание повреждения или
неправильной работы аппаратуры.
n
Не подсоединяйте сетевой кабель к источнику электропитания
во избежание повреждения или неправильной работы
аппаратуры.
Индикатор сетевого
подключения
(зеленый)
При подключении компьютера к локальной
сети индикатор светится зеленым при
условии, что сеть функционирует нормально.
Индикатор
активности
локальной сети
(оранжевый)
Во время обмена данными между
компьютером и локальной сетью этот
индикатор светится оранжевым.
Гнездо для
подключения
внешнего монитора
Данный аналоговый порт стандарта VGA
имеет 15 контактов.
Этот порт позволяет подключить к компьютеру
внешний монитор.
