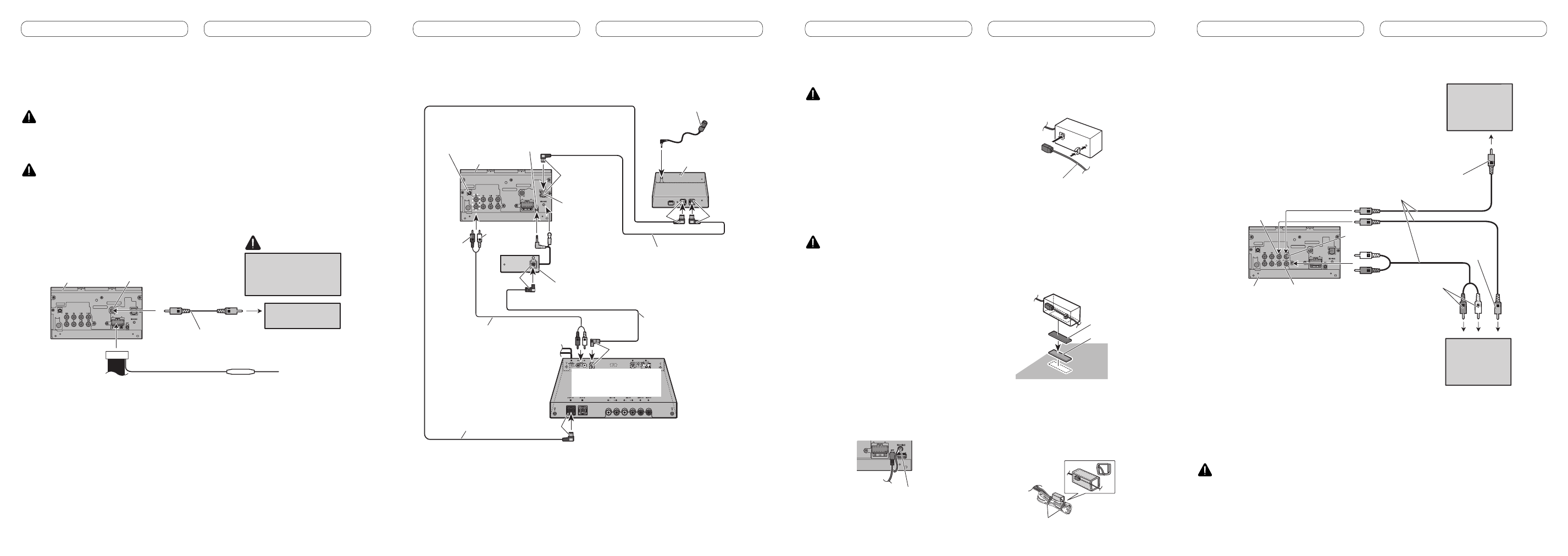

Подключение камеры заднего обзора

Когда данное устройство используется с камерой заднего обзора, можно автоматически

переключить от видео к изображению заднего обзора, когда рычаг переключения коробки

передач переключен в положение REVERSE (R).

ВНИМАНИЕ

ИСПОЛЬЗУЙТЕ ЭТОТ ВХОД ТОЛЬКО ДЛЯ КАМЕРЫ ЗАДНЕГО ОБЗОРА С ОБРАТНЫМ ИЛИ

ЗЕРКАЛЬНЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ ЕГО НЕ ПО НАЗНАЧЕНИЮ МОЖЕТ ПРИВЕСТИ К

ТРАВМАМ ИЛИ ПОЛОМКЕ.

ПРЕДУПРЕЖДЕНИЕ

• На экране может появиться перевернутое изображение.

• Функция камеры заднего обзора используется как помощь для парковки задним ходом.

Не используйте эту функцию в развлекательных целях.

• Объекты в камере заднего обзора могут казаться ближе или более отдаленными, чем они

есть фактически.

RCA кабель
(продается отдельно)

К видео выходу

Камера заднего
обзора

Вход камеры заднего обзора
(REAR CAMERA IN)

Данное устройство

Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода,
используйте тот, на котором изменяется напряжение при
переключении рычага коробки передач в положение REVERSE (R)
(Задний ход). Такое подключение позволяет устройству
воспринимать, в каком направлении движется автомобиль: назад
или вперед.

Используйте камеру,

которая выдает

зеркально перевернутое

изображение.

ПРЕДУПРЕЖДЕНИЕ

Резистор предохранителя

• Необходимо правильно установить Camera Polarity в System Menu, когда подсоединяете камеру

заднего обзора.

Подключение многоканального процессора

Данное устройство

Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)

К SWL

К SWR

Многоканальный процессор
(DEQ-P6600)
(продается отдельно)

Монтажный дистанционный ввод
Может быть подключен жестко-
смонтированный адаптер
дистанционного
управления (продается
отдельно).

Оптический выход
(Черный)

Голубой

Разъем для
подключения
IP-BUS
(голубой)

Черный

Микрофон для дозвона
«свободные руки»
(поставляется с адаптером
Bluetooth)

Черный

Голубой

IP-BUS кабель
(поставляется с
адаптером Bluetooth)

Черный

Соединительная коробка оптического кабеля
(поставляется с многоканальным процессором)

Кабель RCA (поставляется с
многоканальным процессором)

Оптический кабель
(поставляется с
многоканальным
процессором)

Голубой

Кабель IP-BUS (поставляется с
многоканальным процессором)

Подсоединение и монтаж соединительной коробки

оптического кабеля

ВНИМАНИЕ

• Избегайте установки соединительной коробки

оптического кабеля в местах, где работа

безопасных устройств, таких как аварийные

воздушные подушки, предотвращается

данным устройством. Иначе, есть опасность

фатального несчастного случая.

• Избегайте устанавливать соединительную

коробку оптического кабеля в местах, где

она может мешать работе тормоза. Иначе, это

может привести к дорожному происшествию.

• Надежно зафиксируйте соединительную

коробку оптического кабеля с крючковым

и петельным зажимами и замковой связью.

Если устройство ослаблено, это нарушает

стабильность движения, что может привести к

дорожному происшествию.

ПРЕДУПРЕЖДЕНИЕ

• Монтируйте данное устройство, используя только

поставляемые с ним детали. Если используются

другие детали, данное устройство может быть

повреждено или может демонтироваться

самостоятельно, что приведет к аварии или другим

проблемам.

• Не устанавливайте данное устройство вблизи

двери, где вероятней всего, дождевая вода будет

заливаться в устройство. Попадание воды в

устройство может стать причиной задымления или

пожара.

Соединение оптического

кабеля

1. Подсоединение оптического кабеля

и провода заземления к главному

устройству.

Подсоедините оптический кабель так, чтобы

он не выдавался из главного устройства

как показано на иллюстрации. Прикрепите

земляной провод к выступу на задней

стороне главного устройства.

2. Подсоедините оптический кабель

к соединительной коробке

оптического кабеля.

Монтаж соединительной

коробки оптического кабеля.

• Когда монтируете соединительную

коробку оптического кабеля с

помощью крючкового и петельного

зажима.

Установите соединительную коробку

оптического кабеля, используя крючковой

и петельный зажим, на просторное место

консольной коробки.

• Когда монтируете соединительную

коробку оптического кабеля с

замковой связью.

Оберните оптический кабель и

соединительную коробку защитной лентой

и скрепите со шнуром питания, используя

замковую связь.

Подключение внешнего видео компонента и дисплея

Внешний видео
компонент
(продается
отдельно)

Аудио вход (L IN, R IN)

Дисплей с
входными
разъемами типа
RCA (продается
отдельно)

К видео-вводу

К видео-выходу

К аудио-выходам

Данное устройство

Кабели RCA
(продаются отдельно)

Видео вход (V IN)

Выход заднего
монитора (V OUT)

• В случае подключения внешнего видео компонента, необходимо выбрать пункт AV Input в System

Menu.

Использование дисплея, подключенного к видео-выходу

Данный задний видео выход изделия предназначен для подключения дисплея, чтобы

дать возможность пассажирам на задних сидениях смотреть видео.

ВНИМАНИЕ

Никогда не устанавливайте дисплей в месте, где он виден водителю во время движения.

Подключение устройств

Подключение устройств

Подключение устройств

Подключение устройств

Винт

Оптический кабель

Крючковой зажим
Петельный зажим

Оберните защитной лентой

Скрепите замковой связью
