9 Синий/белый
Расположение штекера разъема ISO на
различных автомобилях может отличать-
ся. Если штекер 5 предназначен для
управления антенной, подсоедините 9 к
b. На других автомобилях подключать 9
к b запрещается.
a Синий/белый
Подключите к клемме панели управления
усилителя мощности (макс. 300 мА 12 В
постоянного тока).
b Синий/белый
Подключите к клемме реле управления
антенны с электроприводом (макс.
300
мА 12 В постоянного тока).
c Выводы громкоговорителей
Белый: Передний левый +
Белый/черный: Передний левый *
Серый: Передний правый +
Серый/черный: Передний правый *
Зеленый: Задний левый + или сабвуфер
+
Зеленый/черный: Задний левый * или
сабвуфер *
Фиолетовый: Задний правый + или саб-
вуфер +
Фиолетовый/черный: Задний правый *
или сабвуфер *
d Разъем ISO
В некоторых автомобилях разъем ISO
может иметь два вывода. В этом случае
необходимо подсоединить оба разъема.
Примечания
! Требуется изменение стартового меню
данного устройства. См. SP-P/O MODE
(
настройка выхода заднего канала и
предварительного усилителя) на стр. 21.
Выход сабвуфера данного устройства мо-
нофонический.
! При использовании сабвуфера мощно-
стью 70 Вт (2 W) обязательно подсоедини-
те к сабвуферу фиолетовый и
фиолетовый/черный провод данного ус-
тройства. Не подсоединяйте зеленый и
зеленый/черный провода.
Усилительмощности
(приобретается отдельно)

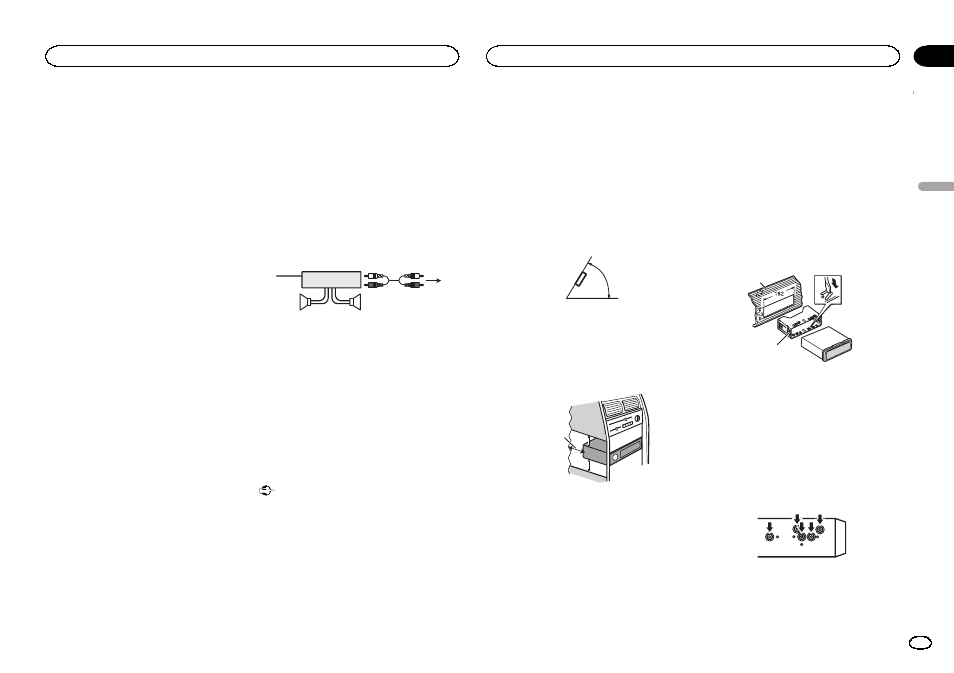

Используйте данную схему подсоединения
при использовании дополнительного усили-
теля мощности.




1 3
2
4
5 5
1 Пульт дистанционного управления систе-
мой
Подсоедините синий/белый кабель.
2 Усилитель мощности (приобретается от-
дельно)
3 Подключите с помощью кабелей RCA
( приобретаются отдельно)
4 Квыходу заднего канала или выходу саб-
вуфера
5 Задний громкоговоритель или сабвуфер
Установка
Важно
! Перед окончательной установкой про-
верьте все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или вне-
сения иных изменений в конструкцию ав-
томобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезапной
остановке автомобиля.
! Перегрев полупроводникового лазера
приведет к его выходу из строя. Разме-
стите все кабели в удалении от нагреваю-
щихся деталей, таких как решетка
обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 60°.
60°
! При установке необходимо обеспечить
эффективный отвод тепла, оставив до-
статочное пространство за задней пане-
лью и закрепив свободные кабели так,
чтобы они не закрывали вентиляционные
отверстия.
5cm cm
5 см
5 см
Оставить
просторное
место
Переднее/заднее крепление
стандарта DIN
Для данного изделия предусмотрена воз-
можность установки с помощью переднего
или заднего крепления.
При установке используйте детали, имею-
щиеся в продаже.
Переднее крепление стандарта DIN
1 Вставьте монтажную обойму в пере-
днюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму, вхо-
дящую в комплект поставки устройства. При
наличии достаточного пространства за ус-
тройством применяется монтажная обойма,
поставляемая вместе с автомобилем.
2 Закрепите обойму, подогнув с по-
мощью отвертки металлические язычки
(90°).
1
2
1 Приборная панель
2 Монтажная обойма
# Убедитесь, что устройство надежно закрепле-
но в гнезде. Неустойчивость устройства может
привести к его выпадению и неполадкам в рабо-
те.
Заднее крепление стандарта DIN
1 Совместите отверстия на кронштейне
и боковых панелях устройства.
