Подключения
03
10
Ru
Раздел 3:
Подключения

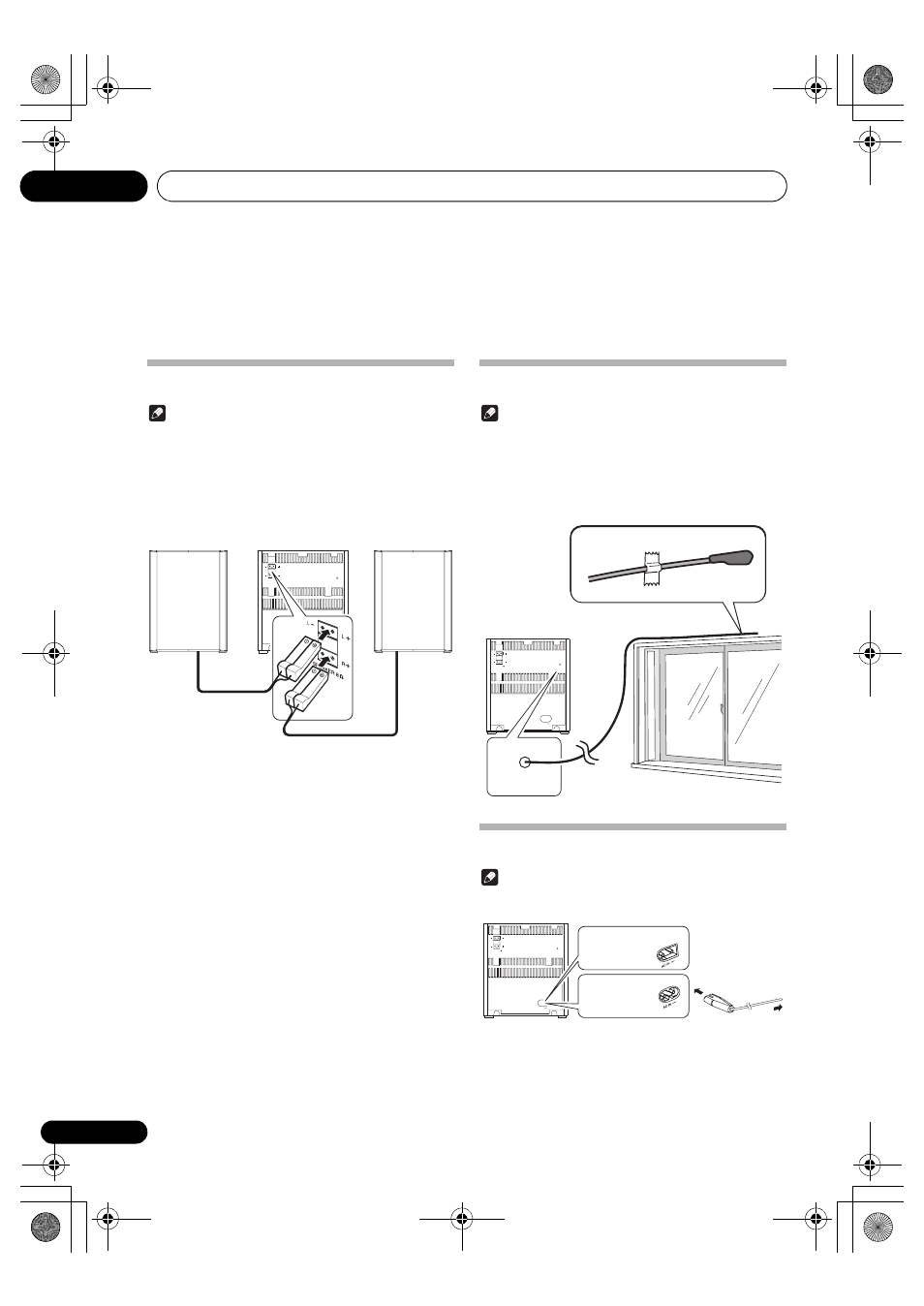

Подключение громкоговорителей
Примечание
• Для наилучшего качества звучания используйте только
поставляемые громкоговорители.
• Подключайте громкоговрители только с одинаковым или
более высоким сопротивлением. Подробнее смотрите
раздел Дополнительная информация > Технические
характеристики.
• Во избежание магнитных помех или нежелательного шума
никогда не устанавливайте данное изделие слишком близко
к любым излучающим устройствам.
Подключите штекеры кабелей громкоговорителей к гнездам
SPEAKER OUT.
• левый к гнезду L+/L–
• правый к гнезду R+/R–
Установка FM-антенны
Примечание
• Антенна на задней панели используется для улучшения
приема диапазона FM. Вытяните данную антенну и
зафиксируйте ее в положении с наилучшим приемом.
• Ни в коем случае не дергайте сильно провод антенны, так
как это может повредить антенну.
• Данное изделие не поддерживает прием радиодиапазона
MW (средняя волна).
Подключение питания
Примечание
• Перед подключением силового кабеля переменного тока
убедитесь, что все другие подключения выполнены.
Подключите силовой кабель переменного тока к
• гнезду AC IN~ на задней панели,
и
• к розетке.
AC IN
L
R
L
R
SPEAKER 8
FM ANT.
AC IN
L
R
L
R
SPEAKER 8
FM ANT.
FM ANT.
AC IN
L
R
L
R
SPEAKER 8
FM ANT.
К розетке
Модель для США
и Канады
Модель для
Европы
