Подключение устройств – Инструкция по эксплуатации Pioneer GEX-P6400TVP
Страница 6
6

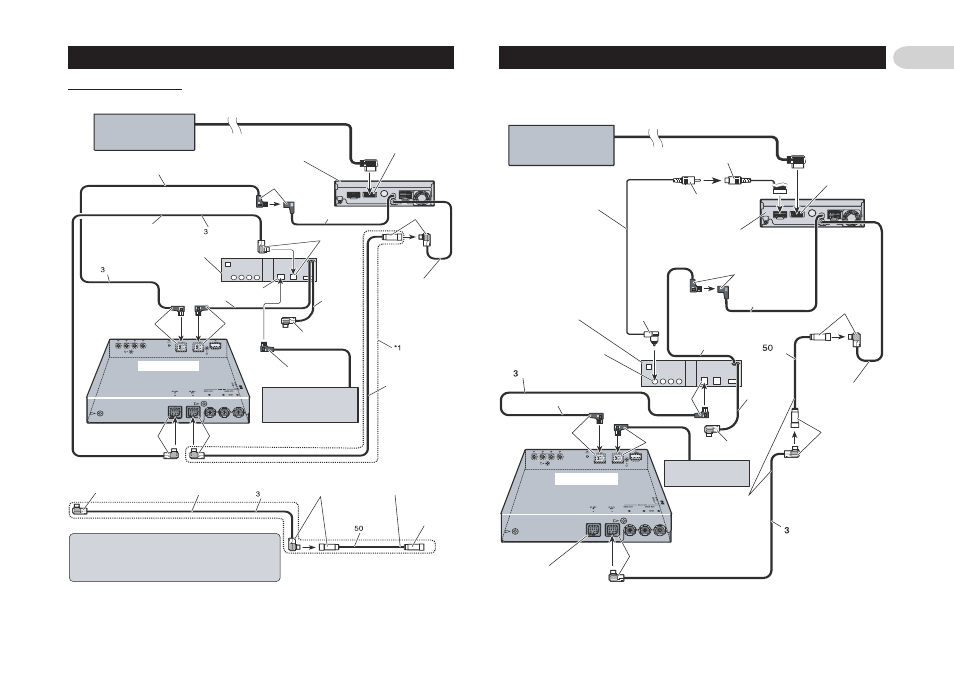

Схема подключения
T
T
T
T
T При подключении к аудио/видео ресиверу (А)
T
T
T
T
T При подключении аудио/видео ресивера (В)
Используйте это подключения при установке как аудио/видео ресивера, так и
проигрывателя DVD.
Подключение устройств
м
м
м
см
Навигационный блок DVD
(продается отдельно)
(например, AVIC-9DVDII)
Кабель IP-BUS (входит в комплект)
Аудио/видео ресивер
(продается отдельно)
(например, AVH-P6400CD)
26-контактный вход
RGB (желтый)
Синий
Кабель IP-BUS
Черный
Черный
Кабель AV-BUS (входит
в комплект)
Проигрыватель DVD
(продается отдельно)
(например, SDV-P7)
Кабель IP-BUS
Синий
Кабель
AV-BUS
Кабель
AV-BUS
Черный
Синий
Не используется
Это устройство
Синий
Проигрыватель
Малти КД (прода-
ется отдельно)
Кабель AV-BUS
(продается
отдельно)
(CD-AB301E)
Вход AV-BUS
(синий)
Выход AV-BUS (черный)
Черный
Кабель AV-BUS
(входит в комплект)
Синий
Кабель AV-BUS
(входит в комплект)
Черный
Когда проигрыватель DVD (например, SDV-P7) не ис-
пользуется, воспользуйтесь кабелем AV-BUS (входит
в комплект) вместо кабеля AV-BUS (CD-AB301E)
(продается отдельно) - *1 на иллюстрации.
м
м
см
Навигационный блок DVD
(продается отдельно) (на-
пример, AVIC-9DVDII)
Желтый (видео вход) (VIDEO INPUT)
26-контактный
вход RGB
(желтый)
Желтый
Кабель RCA (постав-
ляется в комплекте с
проигрывателем DVD)
Аудио/видео ресивер
(продается отдельно)
(например, AVH-P6400CD)
Синий
Проигрыватель DVD
(продается отдельно)
(например, SDV-P7)
Желтый
Кабель IP-BUS
Черный
Желтый (видео выход)
(FRONT VIDEO OUTPUT)
Кабель IP-BUS (входит в комплект)
Синий
Кабель
AV-BUS
Кабель
AV-BUS
Черный
Кабель IP-BUS
Синий
Не используется
Синий
Это устройство
Проигрыватель Малти
КД (продается отдельно)
Кабель AV-BUS
(входит в комплект)
Выход AV-BUS (черный)
Не используется.
При таком подключении это
гнездо не используется.
