3
• Прикрепите центральный фиттинг к нижнему
центральному отверстию на задней панели плазменного
телевизора при помощи двух, имеющихся в комплекте,
винтов.
При использовании подставки-столика:
ВНИМАНИЕ:
До того как прикрепить громкоговоритель, пожалуйста прикрепите столик-подставку модели PDK-TS28 (или другой столик-
подставку Плазменного телевизора Pioneer) к плазменному телевизору.
1. Прикрепите фиттинги для установки громкоговорителей к задней части
плазменного телевизора.

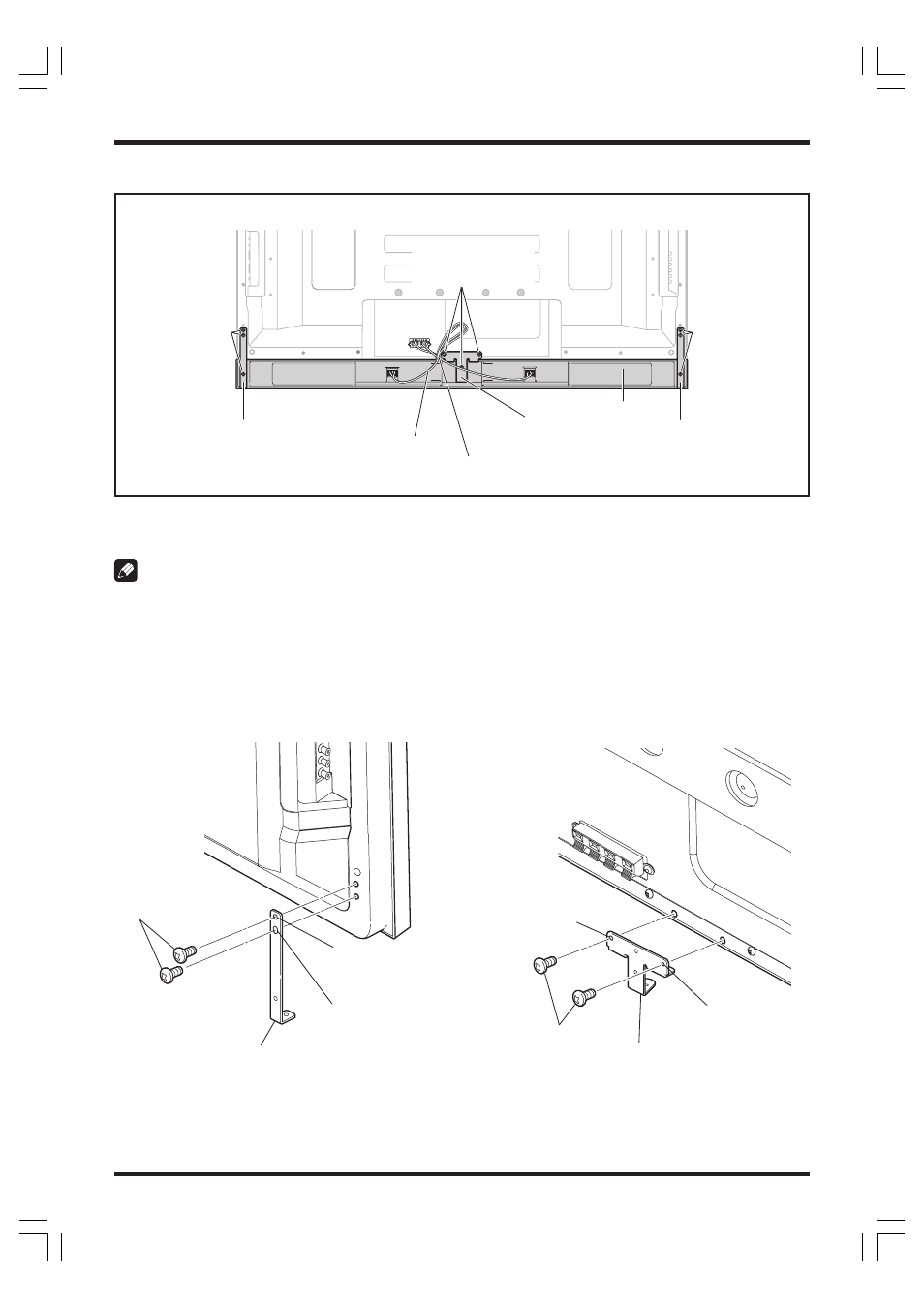

УСТАНОВКА НА ПЛАЗМЕННОМ ТЕЛЕВИЗОРЕ
Плазменный телевизор с установленным громкоговорителем
Кабель
громкоговорителя
Фиттинги для установки
громкоговорителей
(центральные)
Громкоговоритель
Фиттинги для установки
громкоговорителей
(боковые)
Бандаж
(Аксессуары плазменного телевизора)
2. Затем ввинтите
винт в овальное
отверстие.
Центральный фиттинг
для установки
громкоговорителя
1. Сначала ввинтите винт в
круглое отверстие.
• Прикрепите фиттинги к правой и левой сторонам внизу- с
левой и правой стороны задней панели плазменного
телевизора при помощи имеющихся в комплекте винтов.
Винты для установки
громкоговорителей
(M5
× 10 мм)
1. Сначала завинтите
винт в верхнем
винтовом отверстии.
2. Затем завинтите винт в
винтовом отверстии
прямо под верхним
отверстием.
Боковые фиттинги для установки
громкоговорителей.
(Показано прикрепление фиттинга к
левой стороне. С правой стороны
крепление производится тем же образом.)
Винты для установки
громкоговорителей
(M5
× 10 мм)
Винты для установки
громкоговорителей
(M5
× 10 мм)
Винты для установки
громкоговорителей
(M5
× 10 мм)
Фиттинги для установки
громкоговорителей
(боковые)
Винты для установки
громкоговорителей
(M5
× 10 мм)
