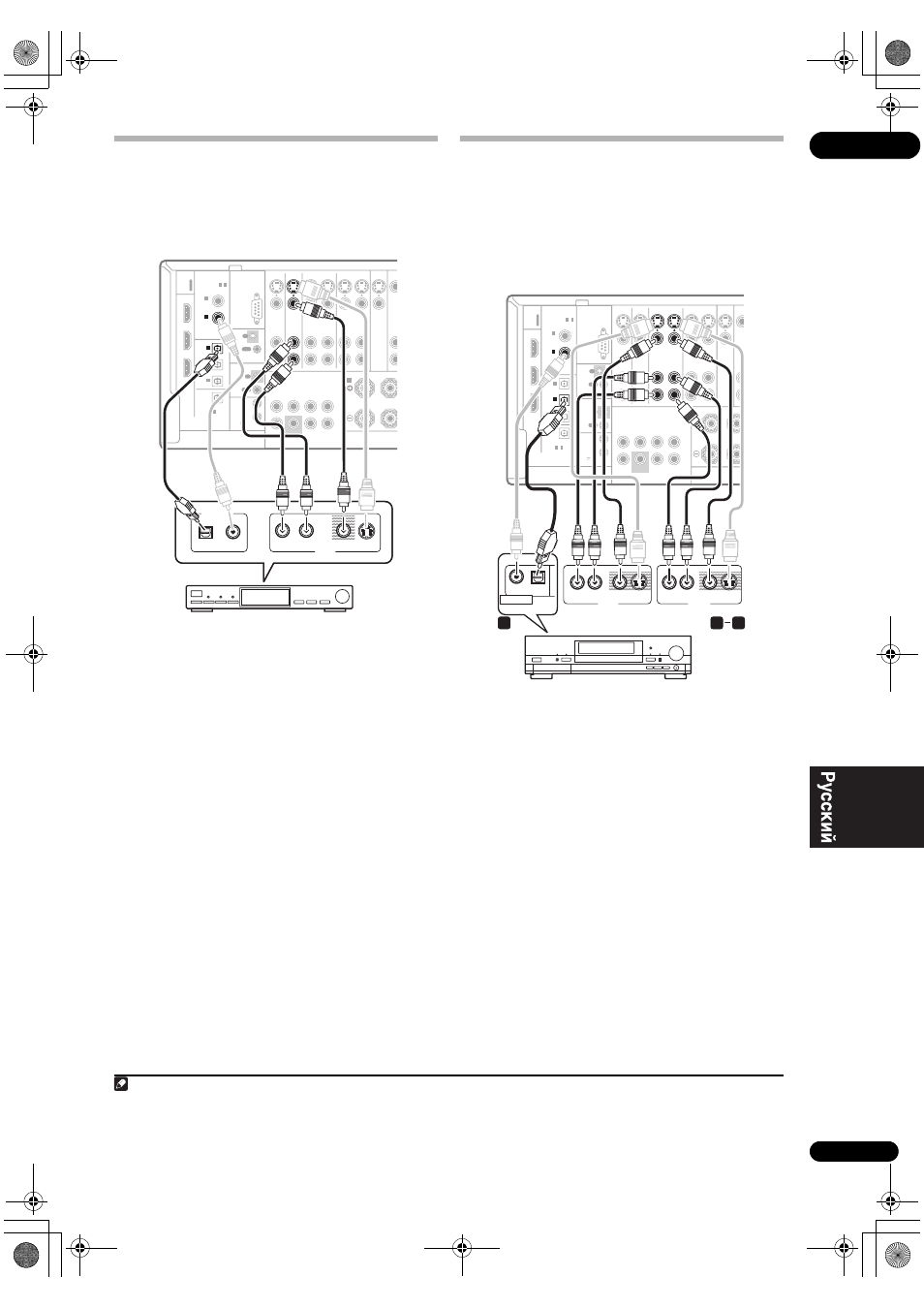

Подключение спутникового/кабельного
ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые телевизионные тюнеры являются относятся к
так называемым «приставкам».
1
Соедините аудио/видеоразъемы приставки со
входами TV SAT AUDIO и VIDEO.
Выполните соединение с помощью стереофонического
кабеля RCA с аудиоштекером и видеокабеля или кабеля
S-Video.
2
Подключите цифровой аудиовыход
оптического типа
1
приставки к входу OPTICAL IN 1
(TV SAT).
2
Для подключения используйте оптический кабель.
Подключение рекордера DVD/HDD,
видеомагнитофона и других
аудиоисточников
Ресивер оборудован двумя наборами аудио/видеовходов
и выходов, пригодных для подключения аналоговой или
цифровой видеоаппаратуры, включая DVD/HDD-
рекордеры и видеомагнитофоны.
1
Подключите аудио/видеовыходы
видеопроигрывателя/рекордера ко входам DVR1
AUDIO
и VIDEO.
Для аудиоподключения используйте стереофонический
аудиокабель RCA/гнездо звукоснимателя, а для
видеоподключения – стандартный видеокабель или
кабель S-Video.
• Для второго рекордера используйте входы DVR2 IN.
2
Если устройство имеет функцию записи,
соедините выходы DVR1 AUDIO и VIDEO с аудио/
видеовходами рекордера.
Для аудиоподключения используйте стереофонический
аудиокабель RCA/гнездо звукоснимателя, а для
видеоподключения – стандартный видеокабель или
кабель S-Video.
• Для второго рекордера используйте выходы DVR2
OUT.
Примечание
1 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню Input Setup
на стр. 65).
2 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, данный шаг можно пропустить.
