Управление ресивером и подключение кабелей
Для отображения реверберационных характеристик, измеряемых с помощью ресивера, на используемом компьютере
понадобится подключить ресивер к компьютеру.
1
Подключите ресивер к используемому компьютеру с помощью кабеля RS-232C.
Предупреждение
Перед выполнением или изменением схем подсоединения отключите кабель питания от электророзетки.
Подсоединение компонентов к электросети должно быть последней операцией по подключению, которая
выполняется в системе.
AUDIO/VIDEO MULTI-CHANNEL RECEIVER
VSX-AX4ASi
MASTER
VOLUME
PHASE
CONTROL
DIGITAL PRECISION
PROCESSING
HOME
THX
STANDARD
SURROUND
ADVANCED
SURROUND
STANDBY/ON
INPUT
SELECTOR
PHASE
CONTROL
MCACC
POSITION
AUTO SURR/
STREAM DIRECT
VSX-AX4ASi /
VSX-AX2AS
Примечание
• Типом используемого кабеля является кросс-кабель с разъёмами-типа «мама-мама». Для обозначения этого
типа кабелей различные производители используют различные названия. Иногда он называется «кросс»
кабелем (interlink cable), иногда – «обратным» кабелем (reverse cable). Для выбора типа кабеля, который
необходимо приобрести, обратитесь к следующей схеме соединений.

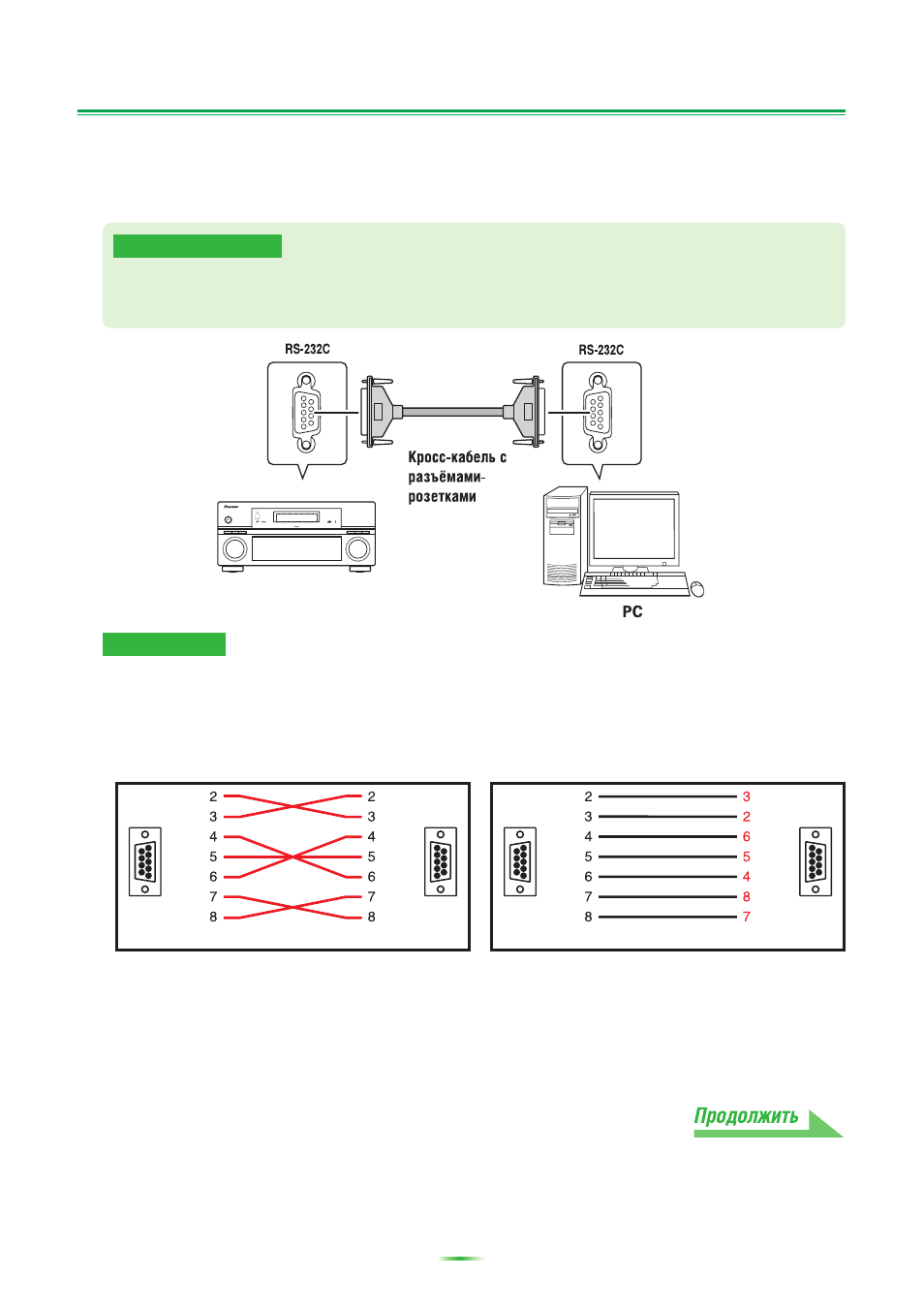

Схема контактов кабеля RS-232C для подключения ресивера к компьютеру
9-контактный разъём D-sub
9-контактный разъём D-sub
9-контактный разъём D-sub
9-контактный разъём D-sub
