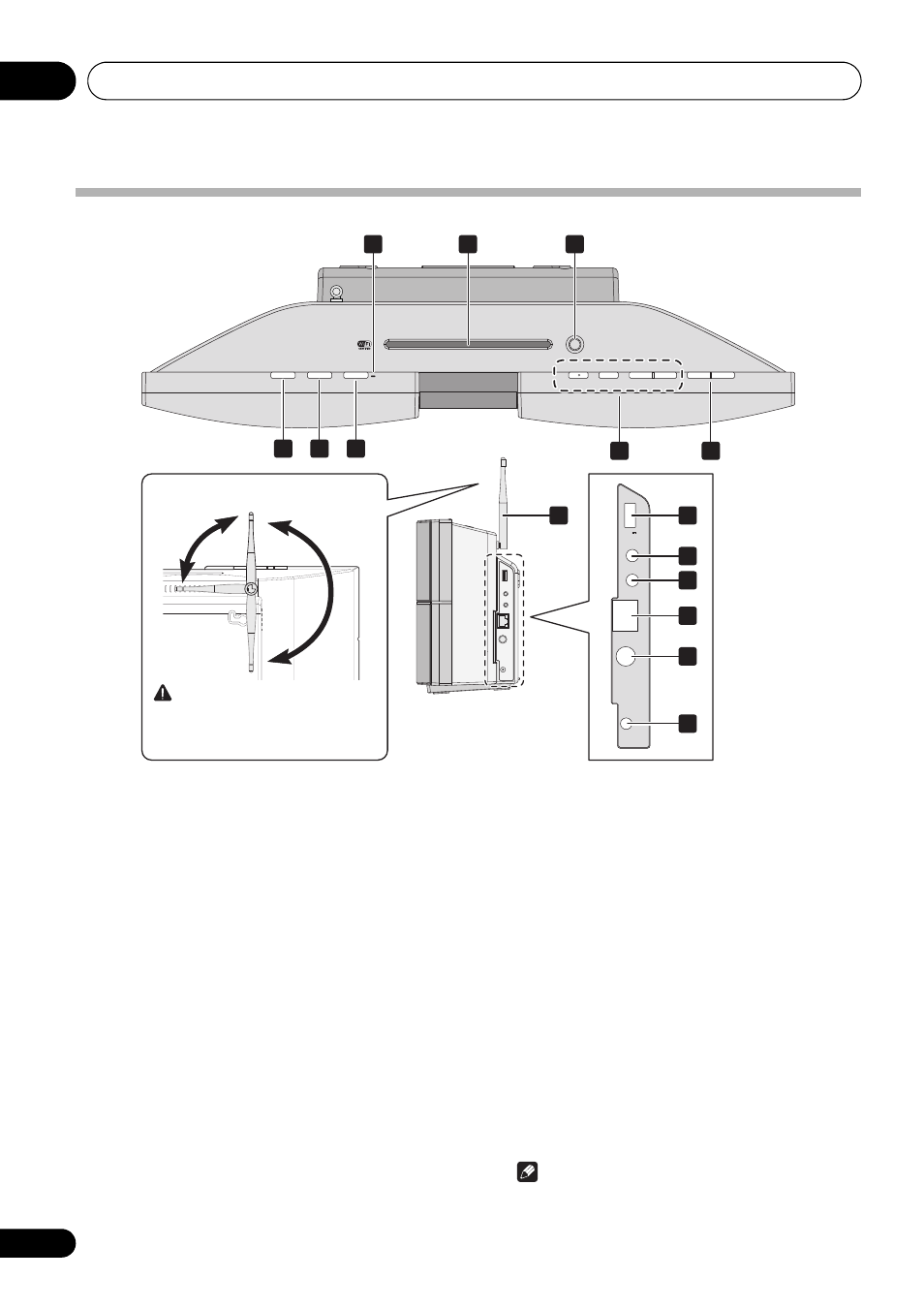

Верхняя панель/боковая панель
1
Кнопка STANDBY/ON
Используется для включения устройства или его
переключения в режим ожидания (стр. 14).
2
Кнопка INPUT
Используется для выбора источника входа.
3
NW SETUP
Используется для настройки беспроводной сети (стр. 24).
4
WIRELESS DIRECT
См. раздел Подключение к сети на стр. 24.
5
Слот загрузки диска
6
EJECT
Извлекается диск.
7
Кнопки управления воспроизведением
Используется для выбора требуемой дорожки или файла для
воспроизведения. Остановка текущего воспроизведения.
Остановка воспроизведения или возобновление
воспроизведения с точки паузы.
8
VOLUME –/+
Используйте для регулировки уровня громкости
прослушивания (стр. 14).
9
Терминал USB
Используется для подключения в качестве источника аудио
запоминающего устройства большой емкости USB или
устройства Apple iPod/iPhone/iPad (стр. 18 и 22).
10
Гнездо для наушников
Используйте для подключения наушников. При подключении
наушников звучание не будет воспроизводиться через
громкоговорители (стр. 16).
11
Гнездо AUDIO IN (аудиовход)
Используется для подключения вспомогательного
компонента с помощью кабеля с миниатюрным стерео
разъемом (стр. 38).
12
Разъем LAN (10/100)
Подключите эту микросистему к маршрутизатору с помощью
LAN кабеля (стр. 11).
13
Гнездо антенны FM
Подключите к этому разъему прилагаемую проволочную
антенну FM (стр. 11).
14
Разъем DC IN (вход пост. тока)
Подключите входящий в комплект адаптер перем. тока (стр. 12).
15
Антенна беспроводной сети LAN
Получает сигнал от беспроводных устройств.
Примечание
• Это не антенна FM.
5 V
2.1 A
PHONES
AUDIO IN
ANTENNA
DC IN
18 V
LABEL SIDE
DISC EJECT
STANDBY/ON
VOLUME
–
+
INPUT
NW SETUP
WIRELESS DIRECT
LAN(10/100)
12
1
9
15
10
11
13
14
2
3
5
6
4
7
8
Диапазон поворота антенны
беспроводной сети LAN
90°
180°
ПРЕДУПРЕЖДЕНИЕ
•
Не поворачивайте антенну за
пределы диапазона. Это может
повредить антенну.
