! Черный кабель является заземляющим.
Заземляющие кабели данного устройства
и других устройств (особенно устройств,
предназначенных для эксплуатации при
больших токах, таких как усилитель мощ-
ности) должнымонтироваться отдельно.
В противном случае их случайное отсое-
динение может привести к пожару или не-
исправности.

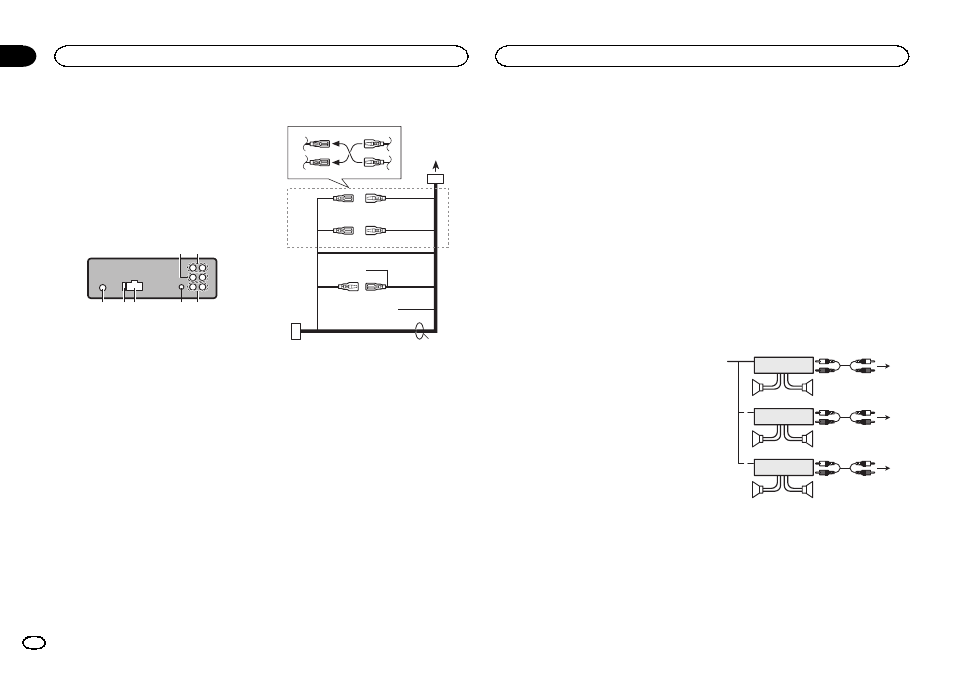

Данное устройство
3 4 5 6 7
2 1
1 Передний выход
2 Выход заднего канала
3 Гнездо антенны
4 Плавкий предохранитель (10 A)
5 Гнездо шнура питания
6 Вход проводного пульта дистанционного
управления
Служит для подключения проводного
адаптера пульта дистанционного упра-
вления (приобретается отдельно).
7 Выход сабвуфера
Шнур питания
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
e
d
c
1 К гнезду шнура питания
2 В зависимости от типа автомобиля функ-
ции 3 и 5 могут отличаться. В этом слу-
чае следует подключить 4 к 5 и 6 к 3.
3 Желтый
Резервный разъем (или разъем дополни-
тельного оборудования)
4 Желтый
Подключите к клемме источника постоян-
ного тока 12 В.
5 Красный
Разъем дополнительного оборудования
(
или резервный разъем)
6 Красный
Подключите к клемме, на которую подает-
ся напряжение (12 В постоянного тока)
при включении зажигания.
7 Подсоедините провода одинакового
цвета друг к другу.
8 Черный (заземление на массу)
9 Синий/белый
Расположение штекера разъема ISO на
различных автомобилях может отличать-
ся. Если штекер 5 предназначен для
управления антенной, подсоедините 9 к
b.
На других автомобилях подключать 9
к b запрещается.
a Синий/белый
Подключите к клемме панели управления
усилителя мощности (макс. 300 мА 12 В
постоянного тока).
b Синий/белый
Подключите к клемме реле управления
антенныс электроприводом (макс. 300
мА 12 В постоянного тока).
c Желтый/черный
Если используется оборудование, имею-
щее функцию приглушения звука, данный
провод необходимо подсоединить к клем-
ме Audio Mute данного устройства. В про-
тивном случае необходимо проследить
за тем, чтобыданный провод не контакти-
ровал с любыми другими разъемами.
d Выводы громкоговорителей
Белый: Передний левый +
Белый/черный: Передний левый *
Серый: Передний правый +
Серый/черный: Передний правый *
Зеленый: Задний левый + или сабвуфер
+
Зеленый/черный: Задний левый * или
сабвуфер *
Фиолетовый: Задний правый + или саб-
вуфер +
Фиолетовый/черный: Задний правый *
или сабвуфер *
e Разъем ISO
В некоторых автомобилях разъем ISO
может иметь два вывода. В этом случае
необходимо подсоединить оба разъема.
Примечания
! Требуется изменение начальных на-
строек данного устройства. См.
SW CONTROL (настройка выхода заднего
канала и сабвуфера) на стр. 12.
Выход сабвуфера данного устройства мо-
нофонический.
! При использовании сабвуфера мощно-
стью 70 Вт (2 Ом) обязательно подсоеди-
ните к сабвуферу фиолетовый и
фиолетовый/черный провод данного ус-
тройства. Не подсоединяйте зеленый и
зеленый/черный провода.
Усилительмощности
(приобретается отдельно)
Используйте данную схему подсоединения
при использовании дополнительного усили-
теля мощности.












1
1
3
2
4
5 5
3
2
6
7 7
1
3
2
8
9 9
1 Пульт дистанционного управления систе-
мой
Подсоедините синий/белый кабель.
2 Усилитель мощности (приобретается от-
дельно)
3 Подключите с помощью кабелей RCA
(
приобретаются отдельно)
4 К выходу заднего канала
5 Задний громкоговоритель
