Ru
8
02
Подключение оборудования
SL
L
FHL
SW 2
SW 1
C
R
FHR
SR
SBL
SBR
В 7,2-канальной системе объемного звуча-
ния подключаются левый и правый перед-
ние громкоговорители (L/R), централь-
ный громкоговоритель (C), левый и правый
передние верхние громкоговорители (FHL/
FHR
), левый и правый громкоговорители
объемного звучания (SL/SR), задние левый и
правый громкоговорители объемного звуча-
ния (SBL/SBR) и низкочастотные громкогово-
рители (SW 1/SW 2).
Невозможно одновременно выводить зву-
чание от передних верхних или передних
боковых громкоговорителей и задних гром-
коговорителей объемного звучания.
Данная система объемного звучания вос-
производит более реалистичное звучание
сверху.
[B] 7,2-канальная система объемного
звучания (передние боковые)
!
Настройка Speaker System:
Normal(SB/FW)
FWR
FWL
SL
L
R
SR
SBL
SBR
SW 2
SW 1
C
В данной схеме левый и правый передние
верхние громкоговорители в [A] заменяются
левым и правым передними боковыми гром-
коговорителями (FWL/FWR).
Невозможно одновременно выводить зву-
чание от передних верхних или передних
боковых громкоговорителей и задних гром-
коговорителей объемного звучания.
Данная система объемного звучания вос-
производит более широкое реалистичное
звучание.
[C] 7,2-канальная система
объемного звучания и подключение
Громкоговорителей B
!
Настройка Speaker System: Speaker B
SL
L
R
SR
SBL
SBR
L
R
Speaker B
C
SW 1
SW 2
Подключение оборудования
Подключение оборудования
Этот ресивер предлагает широкие возмож-
ности подключения, но это не так сложно,
как может показаться. В данном разделе
описаны виды компонентов, которые можно
подключить к системе домашнего киноте-
атра.
ПРЕДУПРЕЖДЕНИЕ
!
Перед выполнением или изменением
подключений, отключите питание и
отсоедините кабель питания от розетки.
Включение должно быть последним
шагом.
!
При выполнении подключений кабели
питания подключаемых устройств также
должны быть отсоединены от розеток.
!
В зависимости от подключаемого
устройства (усилитель, ресивер, др.)
способы подключения и названия
терминалов могут отличаться от
описаний в данном руководстве. Также
смотрите инструкции по эксплуатации к
соответствующим устройствам.

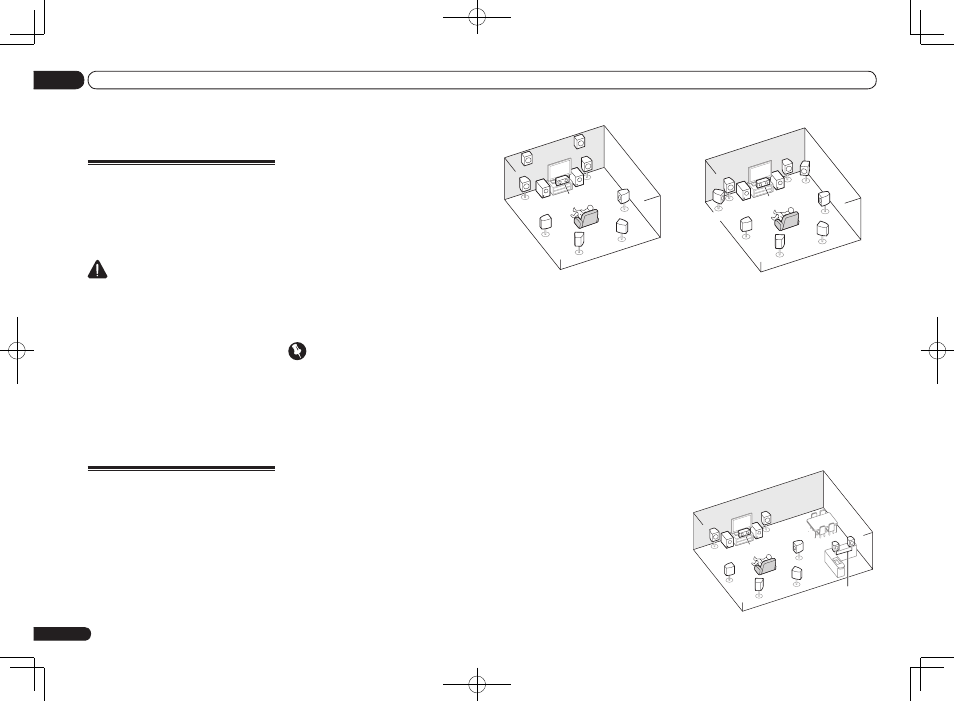

Выбор системы
громкоговорителей
Данный аппарат позволяет создавать раз-
личные системы объемного звучания в
соответствии с количеством имеющихся
громкоговорителей.
!
Обязательно подключите
громкоговорители к передним левому и
правому каналам (L и R).
!
Можно также подключить только один из
задних громкоговорителей объемного
звучания (SB) или вообще не подключать
их.
!
При наличии двух низкочастотных
громковорителей, второй низкочастотный
громкоговоритель можно подключить к
терминалу SUBWOOFER 2. Подключение
двух низкочастотных громкоговорителей
усиливает басовое звучание, позволяя
добиться более мощного воспроизведения
звучания. В таком случае оба
низкочастотных громкоговорителя
выводят одинаковое звучание.
Выберите одну из схем [A] - [E] ниже.
Важное предупреждение
!
Настройку Speaker System нужно
выполнить, если используется любое из
отображенных ниже подключений, кроме
[A] (см.
Настройка акустической системы
в
инструкциях по эксплуатации на CD-ROM).
!
Звучание не выводится одновременно
от передних верхних, передних боковых
громкоговорителей, громкоговорителей
В и задних громкоговорителей
объемного звучания. Воспроизводящие
громкоговорители различаются в
зависимости от входного сигнала или
режима прослушивания.
[A] 7,2-канальная система объемного
звучания (передние верхние)
*Настройка по умолчанию
!
Настройка Speaker System: Normal(SB/FH)
