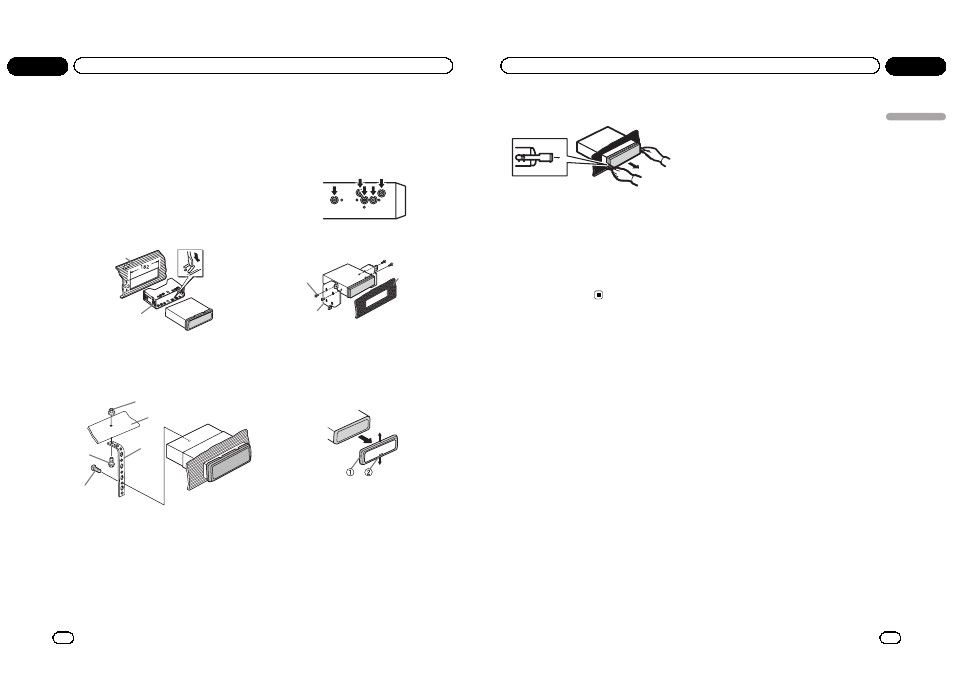

Переднее крепление стандарта DIN
1
Вставьте монтажную обойму в пере-
днюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму,
входящую в комплект поставки устройства.
При наличии достаточного пространства за
устройством применяется монтажная обо-
йма, поставляемая вместе с автомобилем.
2
Закрепите обойму, подогнув с по-
мощью отвертки металлические язычки
(90°).
1
2
1
Приборная панель
2
Монтажная обойма
3
Установите устройство, как показано
на рисунке.
1
2
3
4
5
1
Гайка
2
Теплоизоляционная перегородка или
металлическая планка
3
Металлическая скоба
4
Винт
5
Винт (M4 × 8)
# Убедитесь, что устройство надежно закре-
плено в гнезде. Неустойчивость устройства
может привести к его выпадению и неполад-
кам в работе.
Заднее крепление стандарта DIN
1
Совместите отверстия на кронштей-
не и боковых панелях устройства.
2
Затяните по два винта с каждой сто-
роны.
1
2
3
1
Самонарезающий винт (5 мм × 8 мм)
2
Монтажная рамка
3
Приборная панель или консоль
Демонтаж устройства
1
Снимите рамку.
1
Декоративная рамка
2
Язычок
! Снятие передней панели облегчает до-
ступ к декоративной рамке.
! При установке декоративной рамки сто-
рона рамки с язычком должна быть на-
правлена вниз.
2
Вставьте прилагаемые экстракторы
с обеих сторон устройства до щелчка.
Ru
20
Раздел
02
Установка
3
Вытяните устройство из приборной
панели автомобиля.
Снятие и установка передней
панели
В целях защиты от кражи переднюю па-
нель можно снять.
Чтобы получить дополнительную инфор-
мацию, см.
Снятие передней панели в
целях защиты от кражи
и
Установка пере-
дней панели
на стр. 5.
