5
Подключение аппарата
Использование входа АС
Подсоедините провода, выходящие из стереофонической акустической системы автомобиля к
усилителю, воспользовавшись прилагаемым входным разъемом АС.
Не подсоединяйте одновременно вход RCA и вход АС.

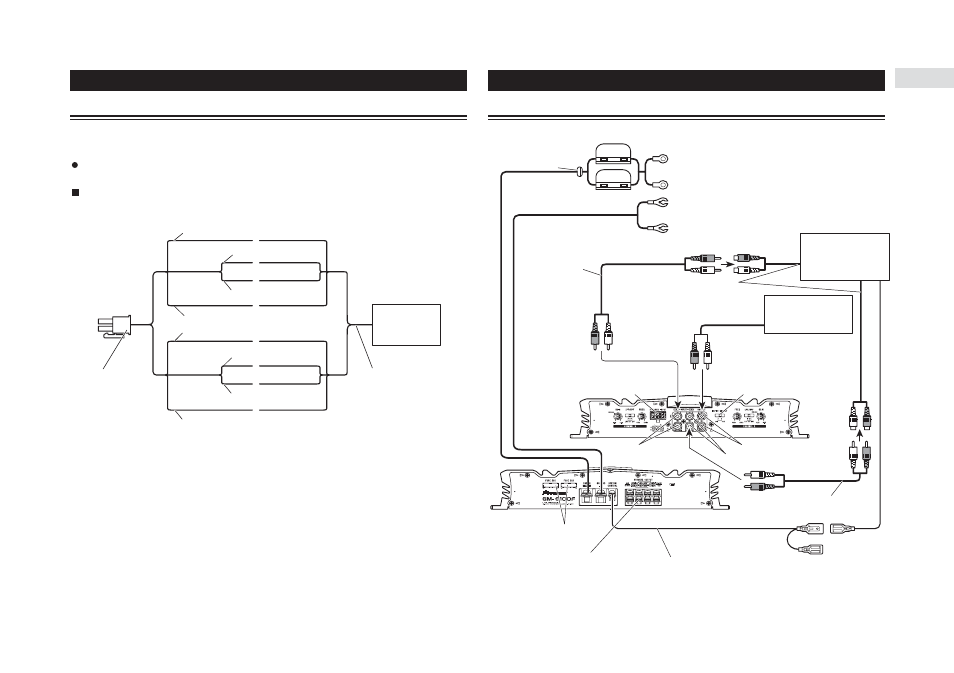

Соединения при использовании АС
Входной соединитель АС
Для соединения с вход
ными от АС гнездами
данного устройства
Зеленый: канал В, левый (+)
Зеленый /черный: канал В, левый ( )
Фиолетовый /черный: канал В, правый ( )
Фиолетовый: канал В, правый (+)
Серый: канал А, правый (+)
Серый /черный: канал А, правый ( )
Белый /черный: канал А, левый ( )
Белый: канал А, левый (+)
Стереофоническая
система
автомобиля
Провод выходного сигнала к АС
Схема соединений
Проходная
изоляционная втулка
Предохранитель (30 А)
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD 223) (продается от
дельно)После выполнения всех других соединений усилителя соедини
те им имеющийся на усилителе разъем для провода аккумулятора с по
ложительной (+) клеммой аккумулятора.
Провод заземления (черный) (RD 223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
С о е д и н и т е л ь н ы е
провода с штекера
ми RCA (продаются
отдельно)
Внешний выход
Если используется только один входной
штекер, не подключайте что либо другое к
входному гнезду В разъема RCA
Вход RCA
Усилитель с входными
гнездами RCA
Стереосистема
автомобиля с выходными
гнездами RCA
Переключатель входа
Для активации двухканального входа переключи
те этот переключатель в левое положение. Для
активации четырехканального входа переключи
те этот переключатель в правое положение.
Разъем входа от АС
См. раздел «Использование входа АС».
Передняя панель
Выходное гнездо RCA
Входное гнездо
В разъема RCA
Входное гнездо А разъема RCA
Предохранитель (25 А) х 2
Задняя панель
Соединительные провода с штекерами
RCA (продаются отдельно)
Разъем выхода на АС
Инструкции по подключению акустических сис
тем смотрите в разделе «Подключение проводов
АС и входных проводов»
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанци
онного управления системой на автомобильной стереосистеме («SYSTEM REMOTE
CONTROL»). Гнездовой соединитель (розетку) можно подключить к разъему релей
ного управления автоматической антенной. Если у автомобильной стереосистемы
нет разъема дистанционного управления системой, подключите штекер к клемме
питания через замок зажигания.
