Ru

Ru

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.

TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936

TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada

TEL: 1-877-283-5901

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd. Manuel Avila Camacho 138 10 piso

Col. Lomas de Chapultepec, Mexico, D.F. 11000

TEL: 55-9178-4270

Издание компании Pioneer Corporation.

Авторское право © 2007 принадлежат

компании Pioneer Corporation.

Все права защищены.

Напечатано в Японии

<CZR5087-A> E

<KKNNX> <07D00000>

Цифровая камера помощи при парковке

Руководство

Пользователя

ND-BC20PA

Если вы желаете утилизировать

данное изделие, не выбрасывайте его
вместе с обычным бытовым мусором.
Существует отдельная система сбора
использованных электронных изделий
в соответствии с законодательством,
которая предполагает
соответствующее обращение, возврат
и переработку.

Чacтные клиенты в странах-членах ЕС, в
Швейцарии и Норвегии могут бесплатно
возвращать использованные электронные
изделия в соответствующие пункты сбора
или дилеру (при покупке сходного нового
изделия).
В странах, не перечисленных выше, для
получения информации о правильных
способах утилизации обращайтесь в
cooтветcтвующие учреждения.
Поступая таким образом, вы можете
быть уверены в том, что утилизируемый
продукт будет соответствующим образом
обработан, передан в соответствующий пункт
и переработан без возможных негативных
последствий для окружающей среды и
здоровья людей.

ВАЖНЫЕ МЕРЫ
ПРЕДОСТОРОЖНОСТИ

Не мойте ваш автомобиль на
автоматической мойке или под высоким
давлением воды, так как это может
привести к попаданию воды в камеру или
камера отпадет.
Не пытайтесь нагревать поверхность линз
камеры или сами линзы камеры с помощью
осветительного прибора и так далее,
когда они заморозились. Это может стать
причиной неправильного срабатывания.
Данное изделие это камера заднего вида
для контроля обзора позади автомобиля.
Камера заднего вида это камера, которая
обеспечивает симметричные изображения в
одинаковом направлении как заднего, так и
бокового зеркального изображения.
Можно подключить TV к входу RCA видео,
но подтвердите, имеет ли TV, которое
Вы используете функцию реверсного
подключения.
Прямое попадание солнечных лучей или
яркого света (например: солнечный свет
отражается от бампера) на камеру может
привести к размытости над и ниже места,
где световые полосы, но это не является
неправильной работой камеры.

Это изделие разработано, чтобы дополнить
задний обзор водителя, но изображения
камеры не показывают всех опасностей и
препятствий. Удостоверьтесь, посмотрев
назад, когда даете задний ход, чтобы
подтвердить обзор.
Так как это изделие использует
широкоапертурные линзы, ближние
объекты кажутся более широкими, а
дальние объекты кажутся более узкими
и расстояние может казаться отличным
от фактического расстояния. Всегда
убеждайтесь, что провели визуальный
осмотр позади вашего автомобиля, когда
двигаетесь назад.
Данное изделие требует индивидуальной
установки для каждого типа автомобиля.
Когда повторно устанавливаете это изделие
на другой автомобиль, например, вновь
купленный другой автомобиль, всегда
убеждайтесь, что изменили параметры
настройки до начала пользования.
Всегда двигайтесь осторожно без слишком
большой надежды на это изделие.
Перед поездкой проверьте установку
штатива. Болты затянуты?

Штатив надежно закреплен?
Если камера заднего вида болтается во
время езды, это может стать причиной
несчастного случая.

Это устройство разработано для
использования ТОЛЬКО с устройством
Пионер с входом камеры заднего
вида. Перед продолжением установки,
пожалуйста, подтвердите, что Вы
используете «Режим реверс» чтобы видеть
этот экран.
Эти модели Pioneer совместимые с
экраном отображения (проводник, меню
и т.д.) этого изделия, перечислены ниже.
При объединение с другими изделиями,
отображение экрана, отображаемое
объединенным изделием может быть
наложено на отображение экрана,
отображаемое данным изделием.


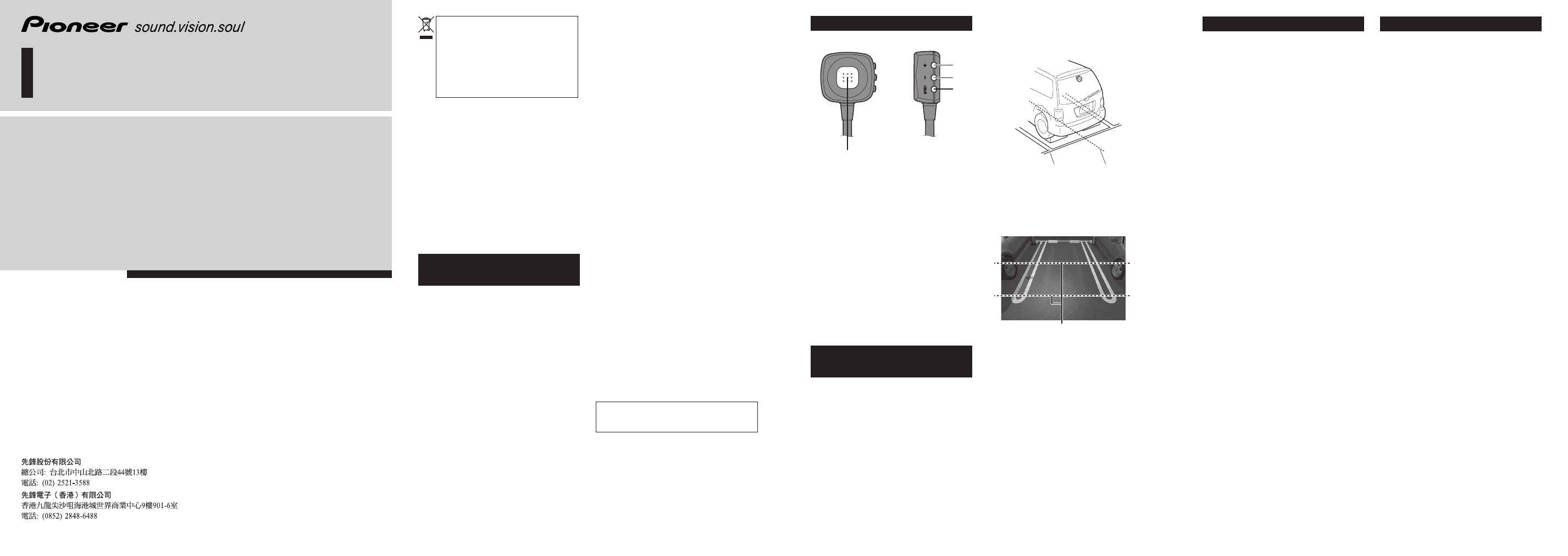

Что есть ЧТО

Кнопочное устройство

Кнопка MODE

Это используется, когда изменяется
режим визуального отображения
экрана. Это также используется,
чтобы возвратиться к предыдущему
экрану или прекратить операцию на
экране установки.

Кнопка +

Это используется когда выбирается
пункт на экране установки или когда
регулируется положение или угол.

Кнопка –

Это используется когда выбирается
пункт на экране установки или когда
регулируется положение или угол.

Кнопка ENTER

Это используется, чтобы завершить
показ или пункт на экране установки.

Подготовка Перед
Началом Установки

Процедура установки для данного
изделия состоит из фотографирования
изображений камеры заднего вида, когда
осматривается с места, где установлена
камера заднего вида, и затем, настройки
камеры, основанной на тех фотографиях,
после передвижения автомобиля в
безопасное место, оснащенное блоками
шин. Переместите автомобиль в место,
где должны быть сделаны фотографии
перед началом процедуры установки.

1. Парковка автомобиля.

Паркуйте автомобиль в центре места
стоянки, обозначенного белыми
линиями.

Белые линии

Центр места

стоянки

2. Движение автомобиля вперед.

Двигайте автомобиль вперед от
места, где он был припаркован к
месту, где должны быть сделаны
фотографии.

Сделайте фотографии в месте, где
белые линии пересекают пунктиры,
обращаясь к фотографии выше.

Примечание:

Выполните установку в месте стоянки,
имеющем белые линии и блоки шины.
Установка не будет правильна, если
автомобиль не будет расположен в центре
места стоянки.
Пожалуйста, обратитесь к разделу
«Optional Advanced Setup Preparation»
Руководства Пользователя на Английском
языке, раздел «Préparation des réglag-
es avancés optionnels» Руководства
Пользователя на Французском языке,
или раздел «Preparación para la con-
figuración avanzada opcional» Руководства
Пользователя на Испанском языке,
когда делаете больше предварительных
установок.

Установка Первый Раз

Когда данное изделие используется
первый раз, требуется первоначальная
установка.
Начните процедуру установки после
парковки автомобиля в месте где,
должны быть сделаны фотографии,
обращаясь к разделу «Подготовка Перед
Началом Установки».

1. Установите автомобиль наоборот.

Примечание:

Когда выполняете установку, всегда
убедитесь, что установили стояночный
тормоз и нажали на тормоз, чтобы быть
уверенным, что автомобиль остановился.

2. Одновременно нажимайте на

кнопки ENTER и + на кнопочном
устройстве.

3. Нажмите кнопку ENTER четыре

раза.

4. Сделайте фотографию.

Сделайте фотографию, которая
используется для установки.
Делая фотографию, обратитесь к
разделу «Фотографирование».

5. Установите основные параметры

установки.

Установите основные параметры
установки в порядке пунктов от
A до F «Основные Параметры
Установки», основанные на
сделанной фотографии. Сделайте
параметры установки, обращаясь к
«Основным Параметрам Установки».

6. Выберите OK и нажмите кнопку

ENTER.

Первоначальная установка
завершена, и основные параметры
сохранены в памяти.

Примечание:

Пожалуйста, убедитесь, что прочитали
предостережение и затем нажмите кнопку
ENTER для перехода к следующему шагу.
Данные фотографии удалены, когда
установка закончена.
Эта камера и взаимодействующее
электронное управление предназначены
исключительно в помощь движению.
Это устройство не замена вашей
внимательности, решению и осторожности
во время езды, перемещения или парковки
вашего автомобиля. Всегда соблюдайте
правила безопасности движения и законы
движения, даже если они противоречат
инструкциям устройства.

Фотографирование

Берется фотография, которая
используется для установки. (Обратитесь
к «Установка Первый Раз» и
«Изменение Основных Параметров
Установки или Других Установок» для
информации, чтобы начать процедуру
фотографирования.)

1. Нажмите кнопку ENTER дважды.
2. Нажмите кнопку ENTER снова.

Фотография изображения камеры
заднего вида сделана.

3. Нажмите кнопку ENTER.

Нажмите кнопку ENTER,
если фотография сделана
удовлетворительно. Нажмите кнопку
MODE, чтобы сделать другую
фотографию.

4. Нажмите кнопку ENTER дважды.
5. Передвиньте автомобиль в

безопасное место, оснащенное
блоками шин.

Передвиньте автомобиль от места,
где была сделана фотография к
месту, оснащенному блоками шин.

Примечание:

Всегда удостоверьтесь, что автомобиль
полностью остановился и припаркован
после движения.
Не выключайте двигатель. Данные
фотографии будут удалены, если двигатель
будет выключен.

6. Нажмите кнопку ENTER.
7. Нажмите кнопку ENTER.

Когда выполняется эта процедура,
начинающаяся с «Установка Первый
Раз», перейдите к шагу 5 «Установка
Первый Раз».
Когда выполняется эта процедура,
начинающаяся с «Изменение
Основных Параметров Установки
или Других Установок», перейдите
к шагу 5 «Изменение Основных
Параметров Установки или Других
Установок».

AVIC-Z1 / AVIC-Z2 / AVIC-HD1BT / AVIC-HD3 /
AVIC-D3 / AVH-P5900DVD / AVH-P5950DVD /
AVH-P7900DVD / AVH-P7950DVD

Ru
