17 Установка
3
Ус
тановк
а

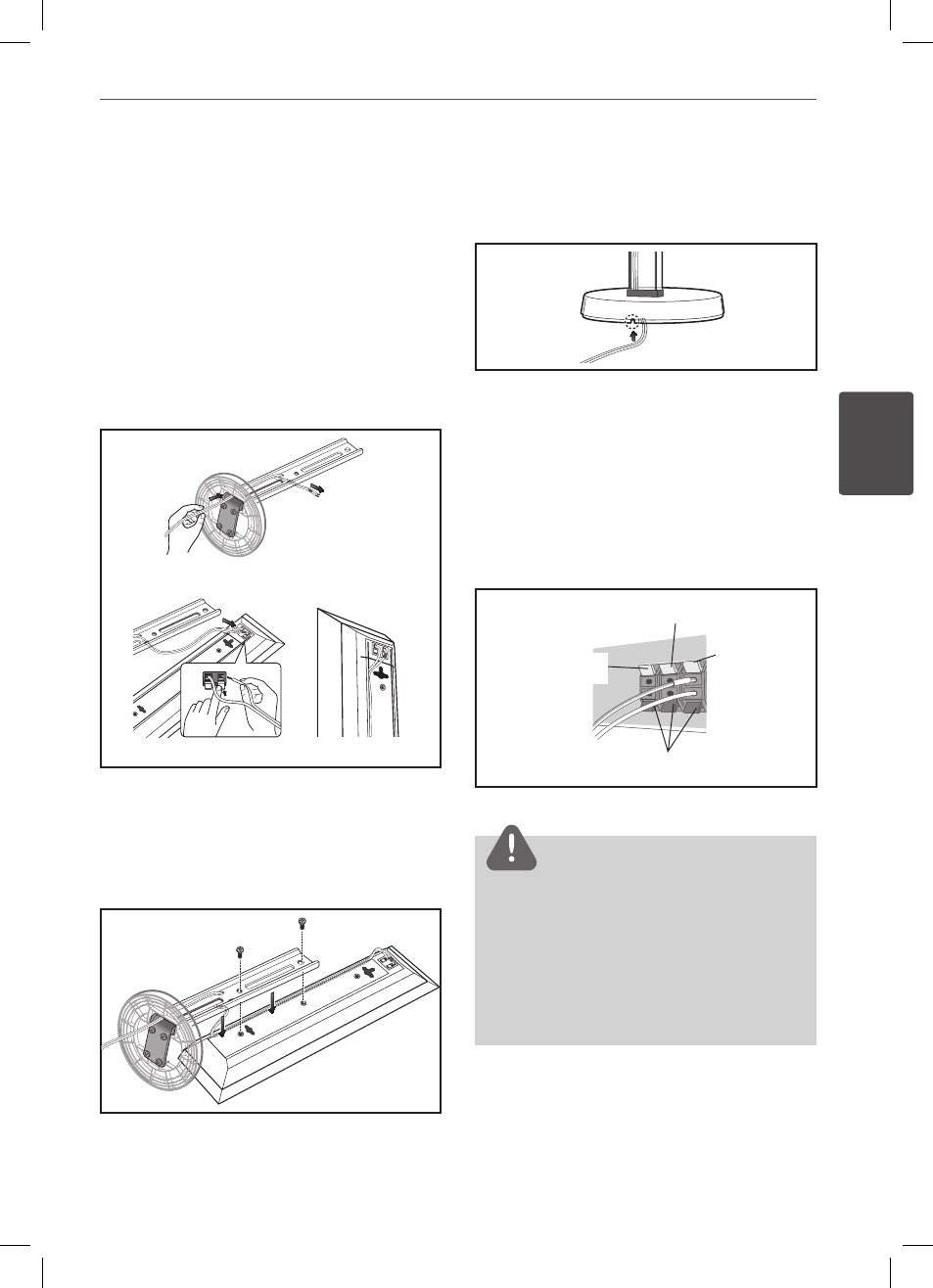

3. Пропустите кабель динамика из
отверстия сзади основания через
стойку и присоедините его к разъему
динамика. После подключения,
поместите провод динамика в проем
на задней стороне динамика.
Сопоставьте цветную трубку провода
с цветным индикатором на этикетке,
затем подключите белый провод с серой
прожилкой к красному (+) разъему, а
другой провод к черному (-) разъему.
4. Закрепите динамик со стойкой 2
винтами.
Убедитесь, что провод динамика не попал
между динамиком и стойкой.
5. После подключения, поместите
провод динамика в заднюю часть
основания подставки.
6. Подсоедините провода к плееру.
Подключите белый провод с серой
полосой к (+) разъему, а другой провод
к (-) разъему. Для подключения кабеля к
плееру, надавите на пластиковый язычок,
чтобы открыть разъем. Вставьте провод и
отпустите язычок.
Черный (-)
Оранжевый (+)
Красный (+)
Белый (+)
ОСТОРОЖНО
• Не подключать динамики к другим системам,
кроме этой.
• Не подключать динамики к другим
усилителям, кроме прилагаемого к данной
системе. Подключение к другим усилителям
может привести к неисправности устройства
или вызвать возгорание.
