Страница 10: Включение в сеть, Подключения 03, Глава 3
Подключения
03
10
Ru
Глава 3:
Подключения
ПРЕДУПРЕЖДЕНИЕ
•
Обязательно выключите питание и отсоедините кабель
питания от розетки при выполнении подключений или
изменении соединений.
•
Подключите кабель питания после выполнения всех
соединений между устройствами.

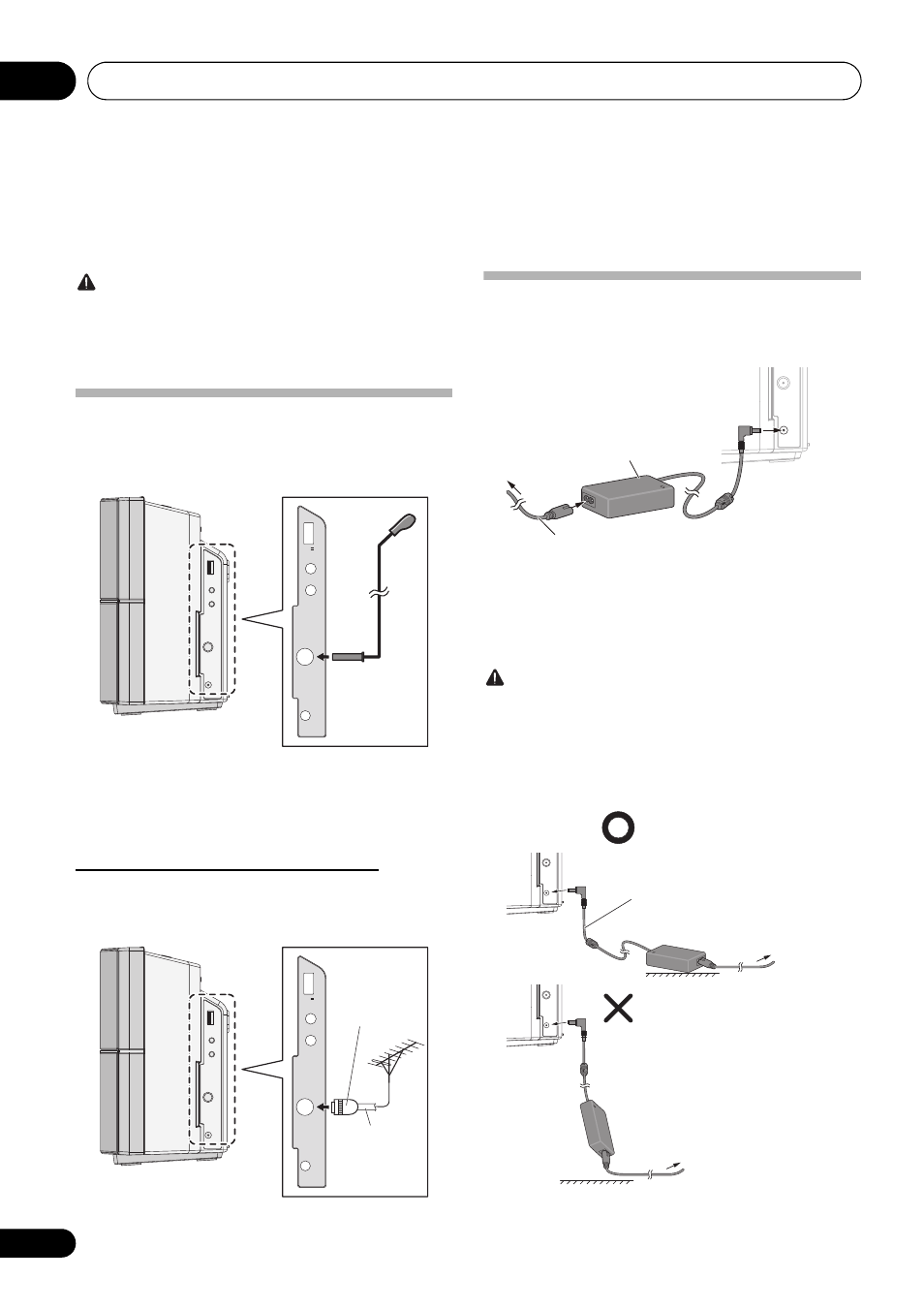

Подключение антенны
Подключите проволочную антенну FM, как показано ниже.
Для улучшения приема и качества звука подключите внешние
антенны (см. раздел Использование внешних антенн ниже).
1
Подключите проволочную антенну FM к
разъему антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Включение в сеть
Когда выполнение всех соединений будет завершено,
вставьте вилку питания устройства в розетку сети
переменного тока.
1
Вставьте прилагаемый адаптер
переменного тока в гнездо DC IN на
боковой стороне устройства.
2
Вставьте вилку шнура питания в
адаптер перем. тока, затем вилку с другого
конца в сетевую розетку.
ПРЕДУПРЕЖДЕНИЕ
•
Используйте только кабель питания, входящий в
комплект поставки данного устройства.
•
Используйте прилагаемый кабель питания только по его
прямому назначению, как описано ниже.
•
Длина шнура от микросистемы к адаптеру переменного
тока составляет 1,5 м. Убедитесь, что адаптер
переменного тока не подвешен в воздухе.
PHONES
AUDIO IN
ANTENNA
DC IN
18 V
5 V
2.1 A
1
PHONES
AUDIO IN
ANTENNA
DC IN
18 V
5 V
2.1 A
Одноконтактный
разьем PAL
Коаксиальный
кабель с
сопротивлением
75 Ом
К сетевой
розетке
Кабель питания (в комплекте)
Сетевой адаптер
переменного тока
(прилагается)
Лежит на полу
Свисает
1,5 м
К сетевой
розетке
К сетевой розетке
