Инструкция по эксплуатации Pioneer DV-575A-S
Страница 32
Дополнительная информация
32
Ru
Выходной разъем AV

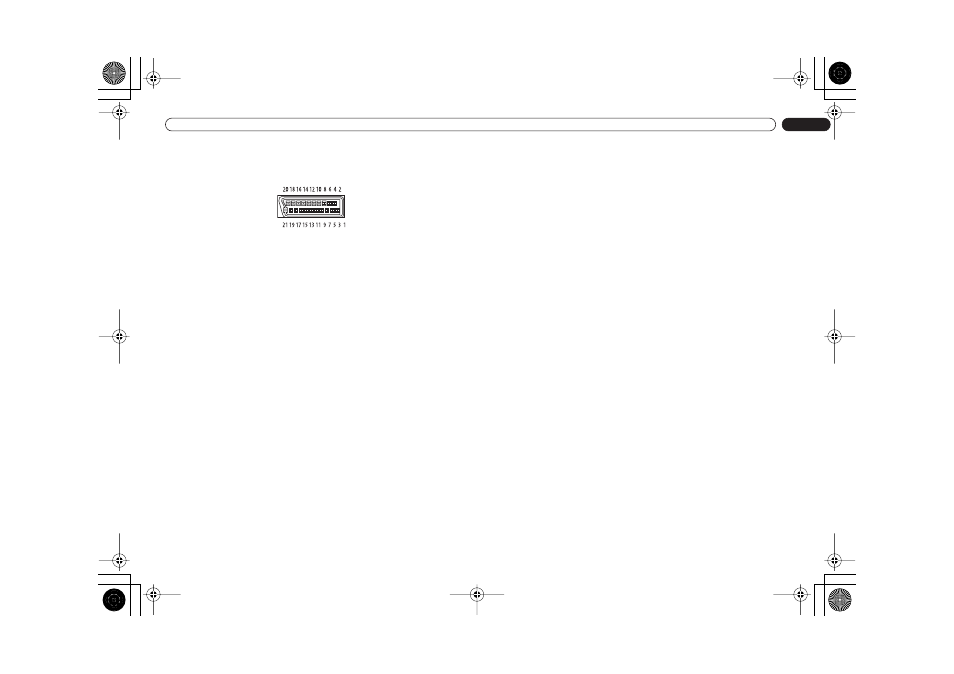

Разъем AV (назначение 21-штырькового разъема)
Выходной разъем AV ............................................. 21-штырьковый разъем
Этот разъем обеспечивает передачу видео- и аудиосигналов при подключении к совместимому цветному
телевизору или монитору.
Номер штырька
1......................................................................................... аудиовыход 2/П
3......................................................................................... аудиовыход 1/Л
4........................................................................................... ЗАЗЕМЛЕНИЕ
7......................................................................................... выход B (синий)
8................................................................................................... состояние
11.................................................................................. выход G (зеленый)
15.......................................................выход R (красный) или C (голубой)
17......................................................................................... ЗАЗЕМЛЕНИЕ
19....................................................... видеовыход или выход Y (желтый)
21......................................................................................... ЗАЗЕМЛЕНИЕ
