18
Ru
Подсоединение вашего оборудования
F M UNBAL75
Ω
AM LOOP
ANTENNA
F M UNBAL75
Ω
AM LOOP
ANTENNA
AM антенные соединители
Подсоедините проволочную антенну AM,и полностью
растяните вертикально вдоль оконной рамки или другой
подходящей области.
FM проволочная антенна
Скрутите оголенные нити FM провода, нажмите на
ушко,вставьте в отверстие,затем отпустите коннектор.
Рамочная антенна АМ
Соберите антенну и подсоедините к ресиверу.
Закрепите на стене, и т.д. (если необходимо) и направьте
по направлению, которое даст наилучший прием.
Чтобы улучшить прием FM
Подсоедините внешнюю антенну FM.
Чтобы улучшить прием АМ
Подсоедините 5–6 метров покрытый винилом провод к антенному
терминалу АМ, не разъединяя комплектующую рамочную антенну
АМ.
Для возможно лучшего приема, подвесьте ее горизонтально
снаружи.
Использование внешних антенн
CENTER R
L
R
SUB
WOOFER
OUT
OUT
F M UNBAL75
Ω
AM LOOP
MONITOR
OUT
DVD
DVD
(DVD)
COA X
R
R
AUD IO
DIGITAL IN
AUDIO
VIDEO
L
L
ANTENNA
1
2
SPEAKERS
FRONT
DVR /
VCR
DVR /
VCR
DVR /
VCR
IN
T V/
SAT
T V/
SAT
IN
IN
OPT1
OPT2
( T V /
S AT )
Перед тем, как выполнить или изменить подсоединения, выключите питание и отсоедините сетевой шнур от стенной
розетки АС.

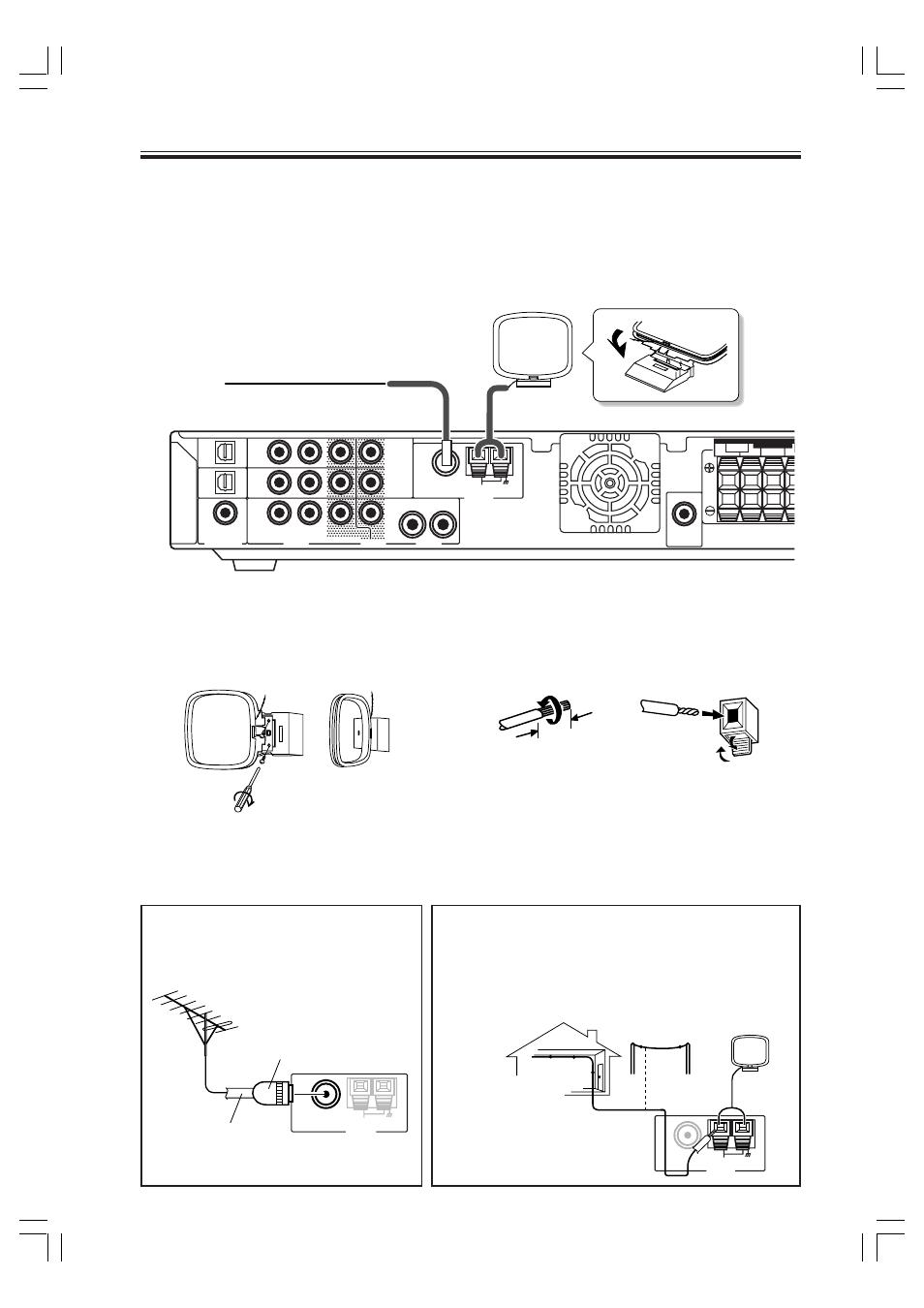

Подсоединение антенн
Подсоедините рамочную антенну АМ и проволочную антенну FM как показано ниже. Чтобы улучшить прием и качество
звука, подсоедините внешние антенны (см. Использование внешних антенн, ниже).
10mm
10 мм
Коаксиальный
кабель 75
Ω
Коннектор PAL
5–6 метра
Наружная антенна
Внутренняя
антенна
(покрытый
винилом провод)
