Подключение

02

8

Ru

Глава 2

Подключение

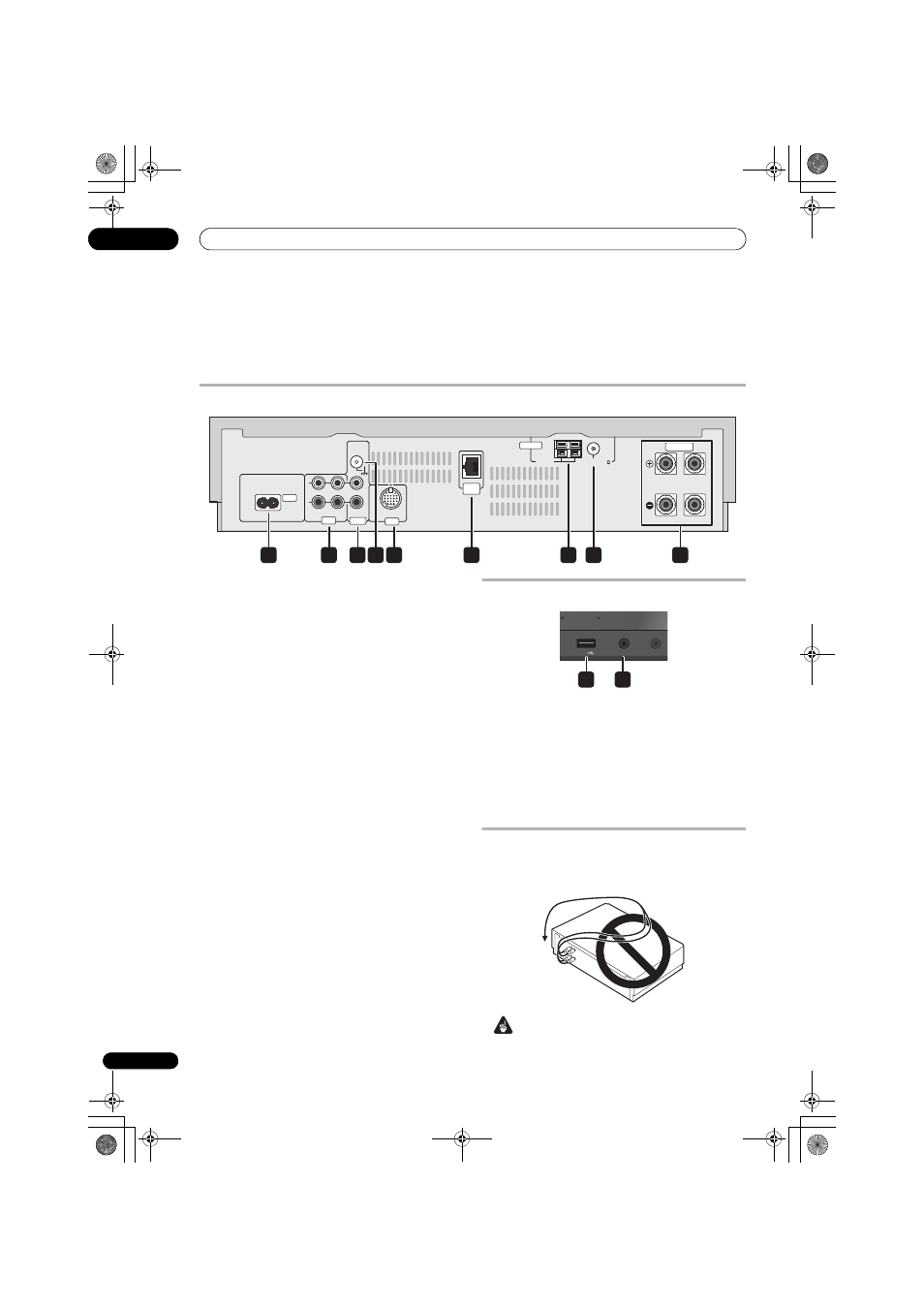

Задняя панель

1

AC IN -

Гнездо подключения питания

Подключите сюда прилагаемый в комплекте поставки
кабель питания (стр. 11).

2

Разъемы LINE IN/OUT

Служат для подключения внешнего компонента. Для
прослушивания компонентов, подключенных к разъему
LINE IN нажмите INPUT на пульте дистанционного
управления, чтобы выбрать LINE (стр. 9).

3

Разъемы PHONO IN

Служат для подключения проигрывателя грампластинок.
Для прослушивания звука с подключенного
проигрывателя грампластинок, нажмите INPUT на
пульте дистанционного управления, чтобы выбрать
PHONO (стр. 9).

4

Контакт SIGNAL GND

Если у вашего проигрывателя есть заземляющий провод,
подключите его к этому контакту, чтобы уменьшить
нежелательные шумовые помехи (стр. 9).

5

Разъем iPod IN

Подключайте к этому разъему прилагаемый в комплекте
поставки кабель управления iPod (стр. 9, 22).

6

Разъем LAN (10/100)

Используйте прилагаемый LAN кабель для подключения
к сети (стр. 9, 21).

7

Разъем антенны AM LOOP

Подключите к этому разъему прилагаемую рамочную
антенну АМ (стр. 10).

8

Гнездо антенны FM

Подключите к этому разъему прилагаемую проволочную
антенну FM (стр. 10).

9

Контакты SPEAKERS

Подключите к этим контактам громкоговорители
(стр. 11).

Передняя панель

1

Интерфейс USB

Подсоедините запоминающее устройство большой
емкости USB (стр. 9, 21).

2

Разъем F.AUDIO IN

Для прослушивания звука с внешнего компонента
подключите его с помощью кабеля со стереофоническим
мини-разъемом (mini-jack). Когда подсоединение
выполнено, вход автоматически переключается на
FRONT AUDIO IN (стр. 9).

Подсоединение кабелей

Никогда не перегибайте кабели сверху данного
устройства. Это может привести к появлению фоновых
шумов из громкоговорителей.

Важно

• Перед тем как выполнять подсоединения или

изменения в них, отключите электропитание и выньте
вилку кабеля питания из сетевой розетки.

AC IN

R

L

R

OUT

LAN

(10/100)

IN

IN

IN

L

SPEAKERS

FM UNBAL 75

LINE

PHONO

SIGNAL

GND

iPod

ANTENNA

AM

LOOP

1

2

3

5

7

8

6

4

9

LAY OFF

USB

SOUND RETRIEVER

PHONES

F. AUDIO IN

1

2
