Использование соединителя scart av, Параметры line output (линейный выход), Подсоединение других устройств 12 – Инструкция по эксплуатации Pioneer LX03
Страница 61: Назначение контактов разъема scart
Подсоединение других устройств
12
61
Ru
Engli
sh
Françai
s
Deut
sch
Ne
d
erlan
ds
Italiano
E
spañol

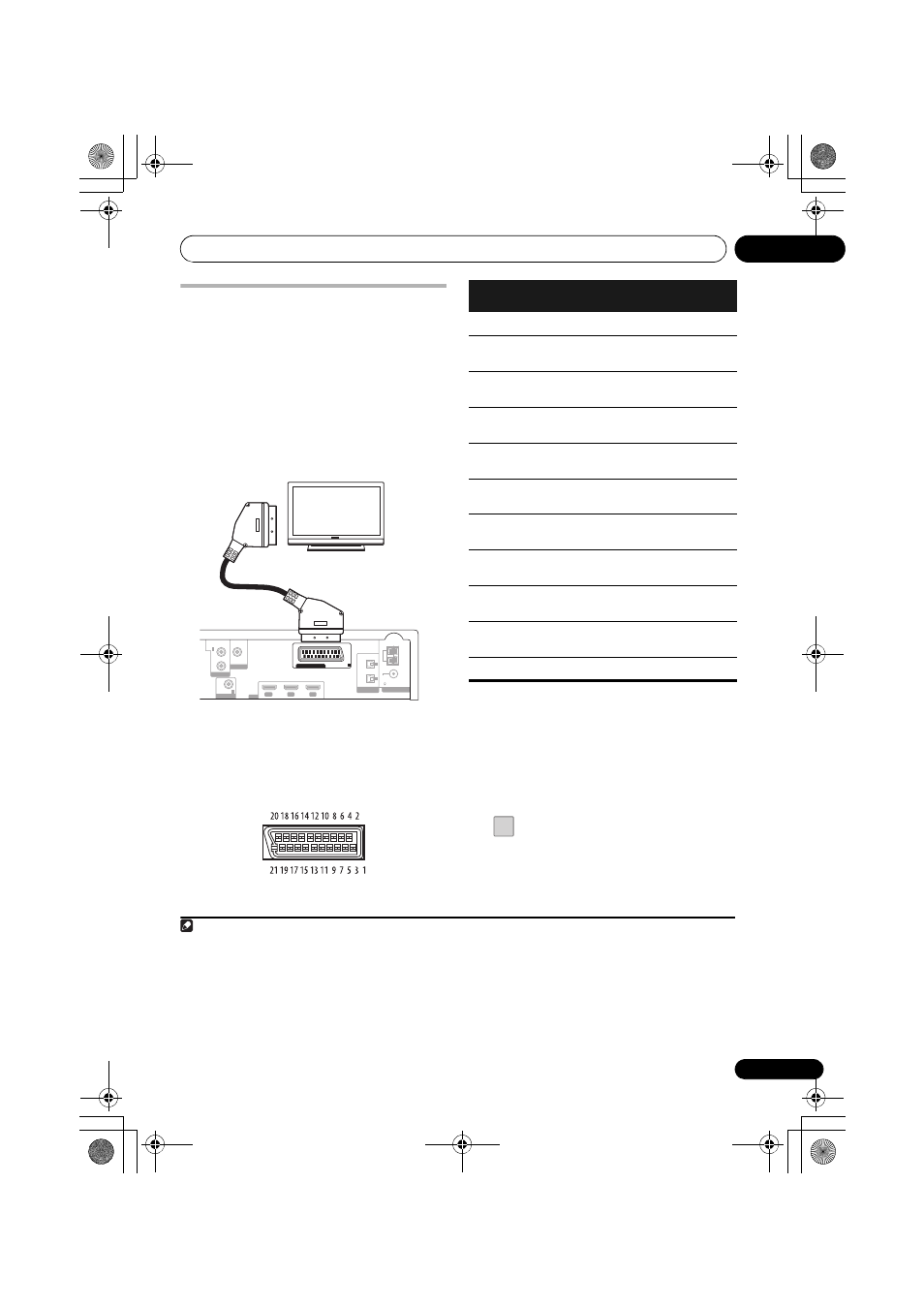

Использование соединителя
SCART AV
Выход SCART позволяет получать лучшее
качество изображения, чем стандартный
композитный видеовыход. Соединитель
SCART AV используется для видео- и
аудиовыхода.
1
•
Для подсоединения (LINE 1) AV
CONNECTOR
к вашему телевизору
используйте имеющийся в продаже
кабель SCART.
Назначение контактов разъема SCART
На схеме ниже показано назначение контактов
21-контактного разъема SCART. Этот разъем
обеспечивает передачу видео- и аудиосигналов
при подключении к совместимому цветному
телевизору/монитору.
Параметры Line Output (Линейный
выход)
Используйте для выбора метода понижающего
микширования аудиосигналов при выводе
многоканальных аудиоисточников Dolby
Digital через разъемы AUDIO OUT или AV
CONNECTOR.
2
1
Нажмите SETUP.
Примечание
1 • Имеется несколько конфигураций кабелей SCART. Убедитесь в том, что используемая конфигурация подходит к данной
системе и вашему телевизору/монитору (см. Назначение контактов разъема SCART ниже).
• Если соединитель SCART телевизора является двойным входным/выходным соединителем, для ввода звука с телевизора в
данное устройство можно использовать один кабель SCART. Для прослушивания этого звука выберите Analog 2 SCART.
L
ANALOG
COAX
R
AUDIO IN
DIGITAL IN
DIGITAL IN
ANTENNA
HDMI
OUT
IN 2
IN 1
VIDEO OUT
1
3
ANALOG
OPTICAL
AM
LOOP
FM
UNBAL
75
2
2
1
AV CONNECTOR
Телевизор
К входу
SCART
Номер
контакта
Назначение
Номер
контакта
Назначение
1
Аудиовыход П
12
Нет соединения
2
Аудиовход П
13
Заземление
(видео)
3
Аудиовыход Л
14
Заземление
(видео)
4
Заземление
(аудио)
15
Выход R или C
5
Заземление
(видео)
16
Свободный
выход
6
Аудиовход Л
17
Заземление
(видео)
7
Выход B
18
Заземление
(видео)
8
Состояние
19
Выход видео
или Y
9
Заземление
(видео)
20
Нет соединения
10
Нет соединения 21
Заземление
(видео)
11
Выход G
2 • Когда линейный выход Line Output установлен на Lt/Rt, текущий параметр звуковой функции будет зафиксирован и не может
быть изменен. При попытке использовать запрещенную функцию на дисплее кратковременно замигает индикация Line Out
Mode.
• Если режим линейного выхода Line Output установлен на Lo/Ro(Stereo), аудиосигнал с аналоговых выходных разъемов
может прерываться, в зависимости от операции.
• Когда используются многоканальные звуковые источн
ики DTS, выход выполняется в режиме Lo/Ro(Stereo).
SETUP
