Основные соединения

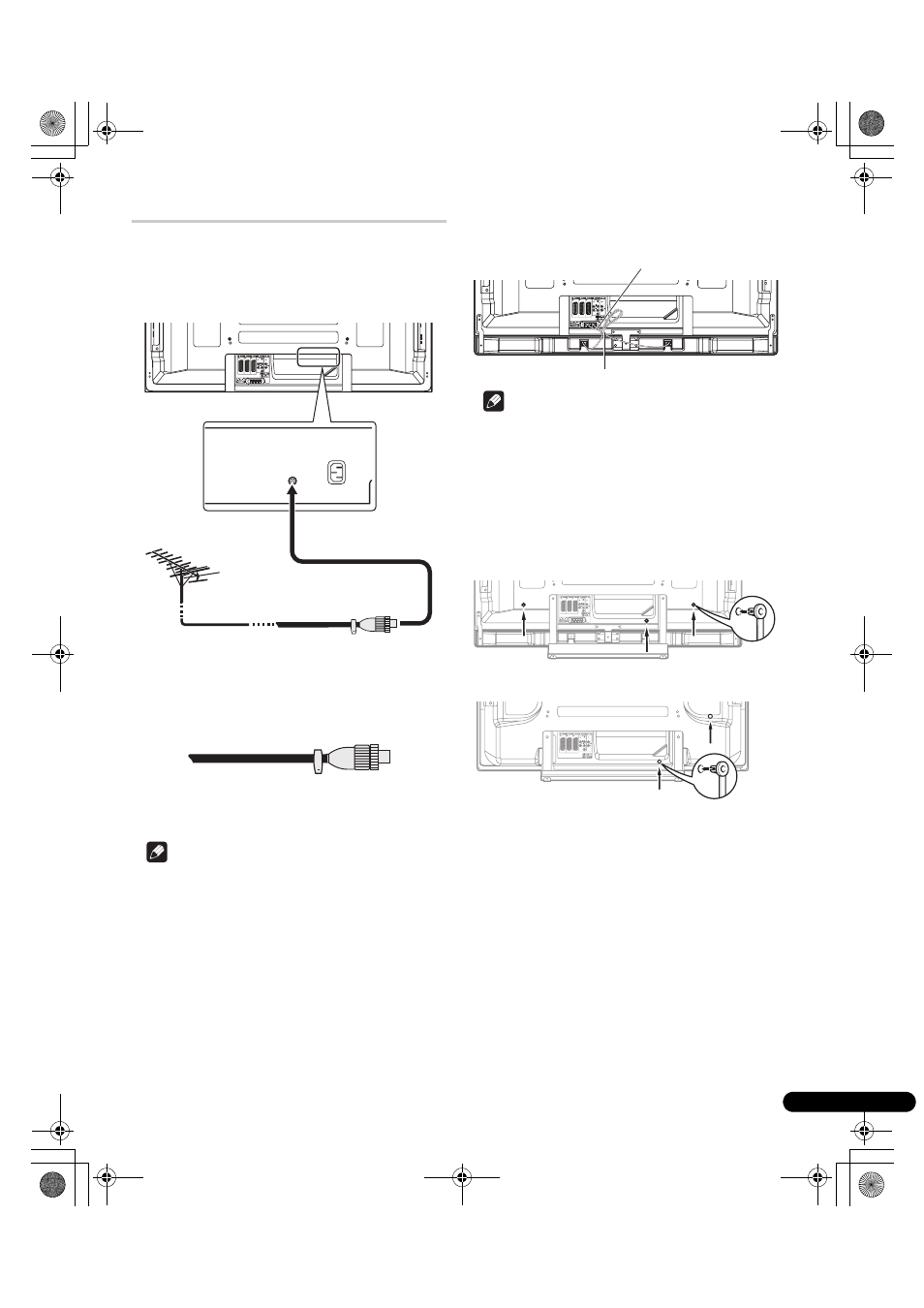

Подключение антенны
Вы получите более четкое изображение, если подключите
наружную антенну. Ниже кратко объясняются типы соединений,
используемые для коаксиального кабеля.
• Подсоедините (имеющийся в продаже) 75-омный
коаксиальный кабель к контакту ANT.
Антенный кабель (приобретается отдельно)
Если наружная антенна имеет 75-омный коаксиальный кабель со
стандартным разъемом DIN45325 (IEC169-2), подключите его к
гнезду антенны на задней стороне плазменного телевизора.
Примечание
• Если антенна подключена неправильно, качество приема будет
неудовлетворительным. Если изображение отображается
некорректно, проверьте правильность подключения антенны.
Проводка кабелей
Если динамики установлены под панелью плазменного телевизора
(только для PDP-5080XA):
Примечание
• При необходимости используйте прилагаемые бисерные
зажимы.
• Убирая кабели динамиков следите за тем, чтобы они не были
сильно пережаты стяжкой.
Прикрепление быстродействующих
хомутиков к основному блоку
Для прокладки соединительных кабелей используйте
быстродействующих. На рисунке ниже показано расположение
отверстий на задней панели плазменного телевизора.
(PDP-5080XA)
(PDP-4280XA)
Стандартный разъем DIN45325 (IEC169-2)
Вид сзади
Коаксиальный кабель на 75 Ом (круглый)
(Приобретается отдельно)
Вид сзади
Кабель громкоговорителя
Бисерная стяжка
