Управление ресивером и подключение кабелей
Подключите ресивер и компьютер для отображения на компьютере различных данных, измеренных на самом
ресивере.
1
Подключите ресивер к используемому компьютеру с помощью кабеля
RS-232C.
Перед выполнением или изменением схем подсоединения отключите кабель питания от
электророзетки. Подсоединение компонентов к электросети должно быть последней операцией по
подключению, которая выполняется в системе.
• При использовании ноутбука или другого компьютера без терминала RS-232C, данное приложение можно
использовать, подключив ресивер через USB с помощью отдельно продающегося преобразующего кабеля
USB-RS-232C (кабель USB-Serial). При использовании соединений USB, выберите правильный номер
порта COM для передачи данных (см.
).
• Типом используемого кабеля является кросс-кабель с разъёмами мама-мама. Для обозначения этого типа
кабелей различные производители используют различные названия. Иногда он называется «кросс»
кабелем (interlink cable), иногда – «обратным» кабелем (reverse cable).

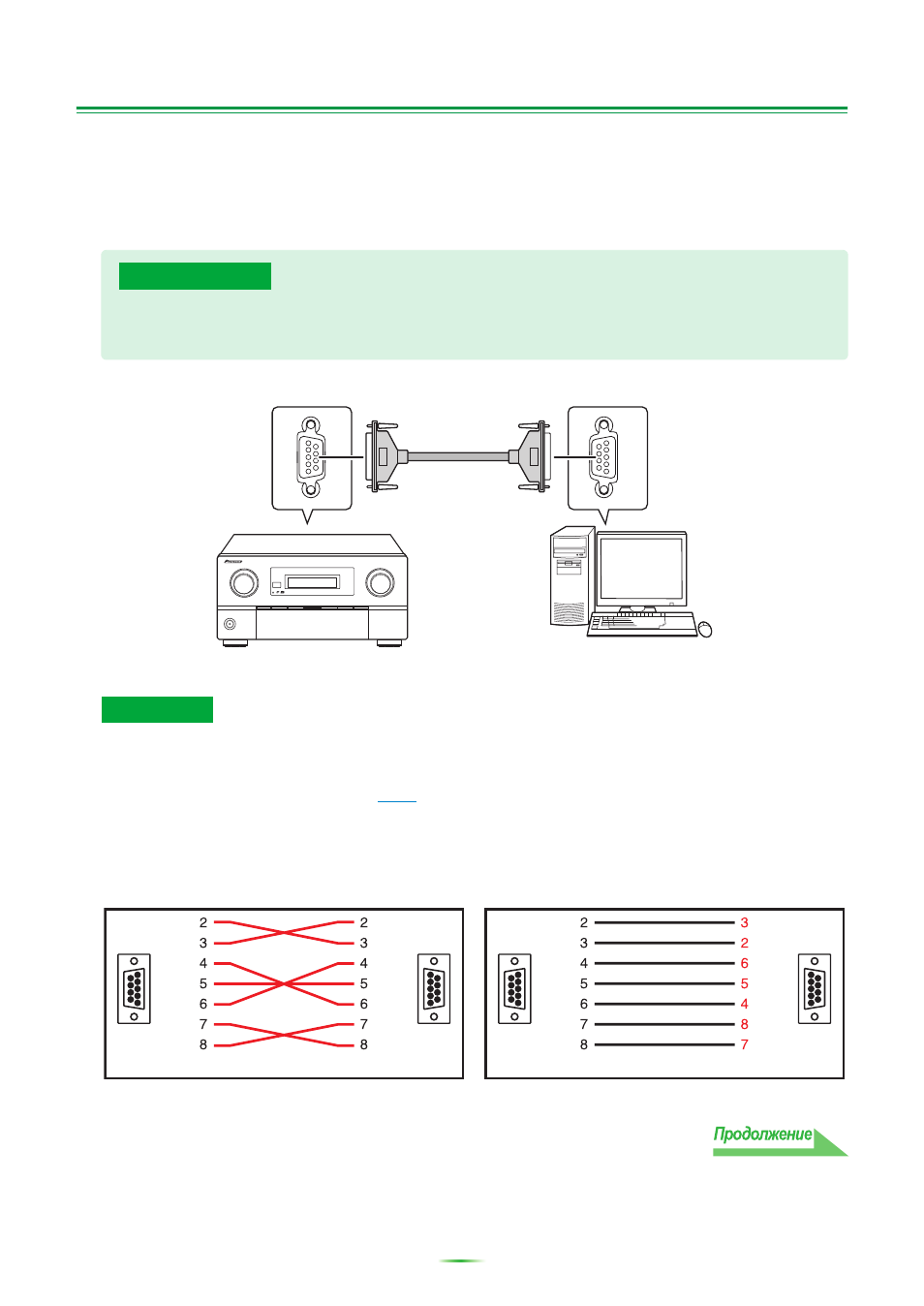

Схема контактов кабеля RS-232C для подключения ресивера к компьютеру
Предупреждение
Примечание
STANDBY/ON
INPUT
SELECTOR
PHASE
CONTROL
ADVANCED
MCACC
PQLS
HDMI
MASTER
VOLUME
RS-232C
RS-232C
Персональный компьютер
SC-LX82/SC-LX72
Кросс-кабель с разъёмами
мама-мама
9-контактный разъём D-sub
9-контактный разъём D-sub
9-контактный разъём D-sub
9-контактный разъём D-sub
