6
Элементы управления и отображения
Глава 2
Элементы управления и отображения

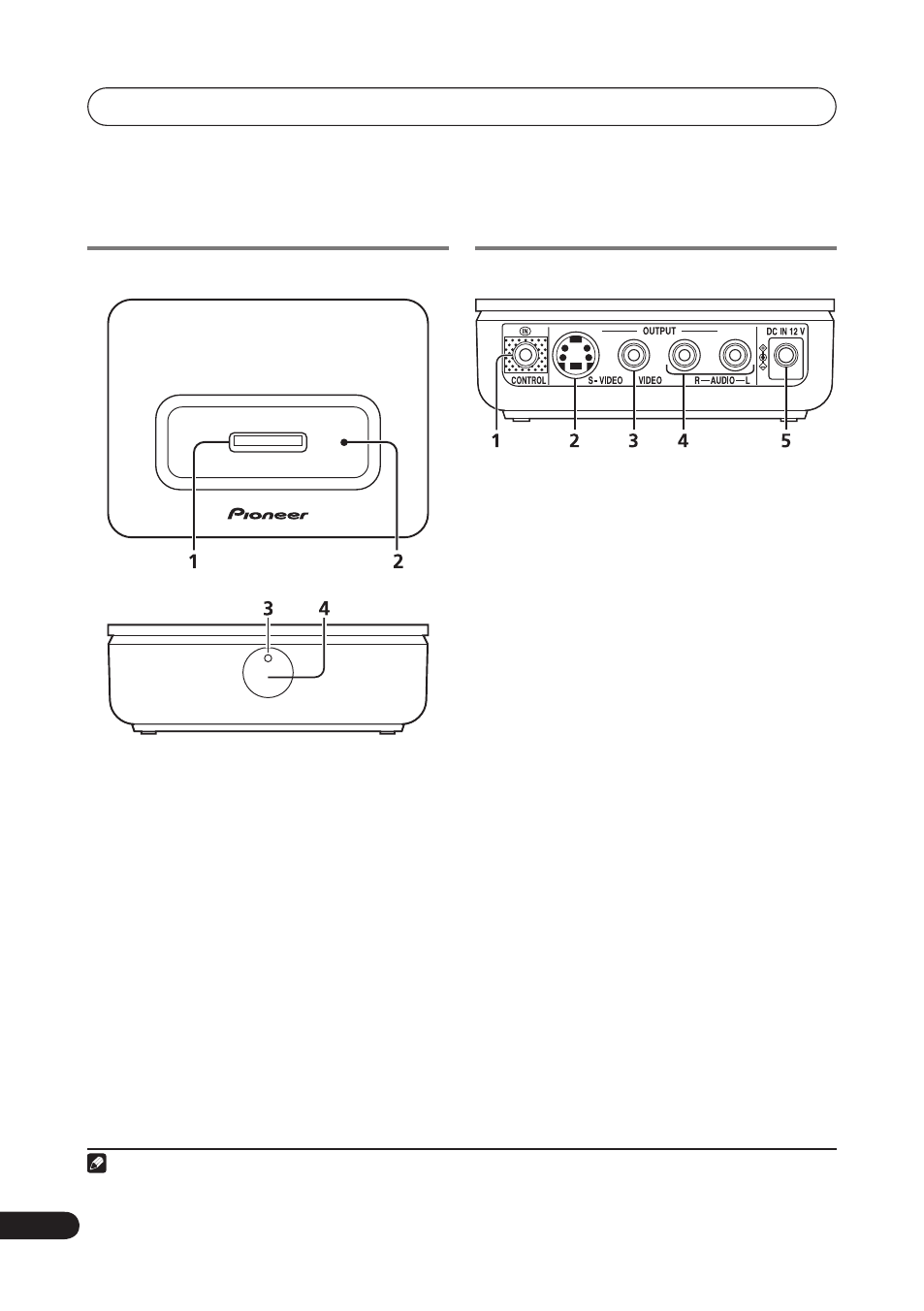

Верхняя и передняя панель.
1
Порт разъема iPod.
Вставьте разъем базы iPod для соединения и подза-
рядки вашего модуля iPod.
2
Типовой разъем адаптера iPod.
применяйте типовой адаптер iPod, который соот-
ветствует вашему модулю iPod.
Индикатор питания.
загорается при подключение iPod к разъёму базы.
4
Дистанционный датчик.
Для получения дополнительной информации смот-
рите главу зона действия пульта дистанционного
управления на странице 5.
Задняя панель.
1
Гнездо CONTROL IN.
С помощью SR-кабеля соедините гнездо CONTROL
OUT AV-ресивера Pioneer (или аналогичного уст-
ройства) с гнездом CONTROL IN. это позволит вам
использовать пульт дистанционного управления
ресивером для управления данным устройством.
Для получения дополнительной информации про-
чтите инструкцию по эксплуатации вашего ресивера
Pioneer.
1
2
Гнездо S-VIDEO output.
Для просмотра видео iPod соедините TV или AV-уси-
литель с входным гнездом S-VIDEO.
если вы выполните это соединение, видеосигнал
на выходе разъема VIDEO будет отсутствовать.
при выполнении соединения с гнездом S-Video
будет недоступен экранный дисплей, использу-
емый для управления данной системой,
Гнездо VIDEO output.
C помощью стандартного (композитного) видео
кабеля подключите TV/AV-ресивер для работы
экранного дисплея или для работы iPod в режиме
воспроизведения видео.
4
Гнездо AUDIO output.
Используется для подключения к AV-ресиверу/уси-
лителю мощности с помощью стереофонического
RCA/фоно кабеля и получения двухканального звуко-
вого воспроизведения.
5
Гнездо DC IN 12V адаптера переменного тока.
Используется для подключения адаптера перемен-
ного тока к сетевой розетке.
•
•
Примечание
1 если к этому гнезду подключен SR-кабель, вы должны направить пульт дистанционного управления, пос-
тавляемый с этим устройством, на дистанционный датчик подключенного ресивера или усилителя.
