Страница 16
02
16
Ru
Подключение видео и
аудиокабелей
Примечание
• Выполните настройки в меню Setup Navigator в
соответствии с типом подключенного кабеля
(стр. 18).
• Для вывода видеосигналов от данного проигрывателя,
подключите с помощью одного из следующих
методов (не включая подключение с помощью кабеля
HDMI): компонентный видеокабель или видеокабель.

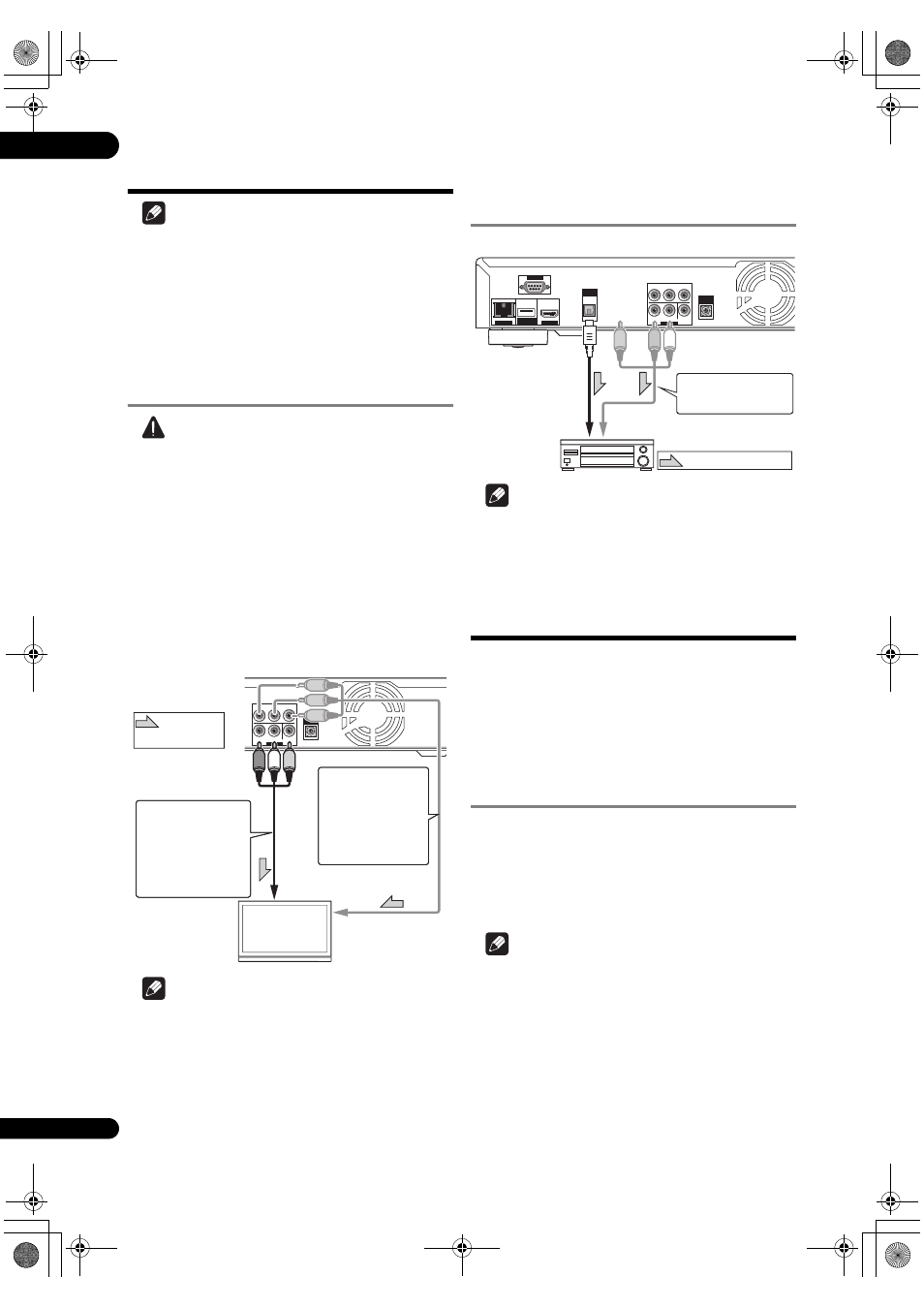

Подключение телевизора
через видео/аудиокабель
Предостережение
• Подключите видеовыход проигрывателя
напрямую к телевизору.
Данный проигрыватель поддерживает технологию
защиты от аналогового копирования. Поэтому
картинка может не отображаться соответствующим
образом при подключении к телевизору через DVD-
рекордер/видеомагнитофон или при воспроизведении
выходного материала проигрывателя, записанного на
DVD-рекордере/видеомагнитофоне. Более того,
картинка может не отображаться соответствующим
образом из-за защиты от копирования при
подключении проигрывателя к телевизору со
встроенным видеомагнитофоном. Для получения
более подробной информации обратитесь к
производителю телевизора.
Примечание
• Видеосигналы выводятся с разрешением 576/50i или
480/60i при подключении через видеокабель.
• При подключении к телевизору через компонентный
видеокабель, видеосигналы не выводятся с
разрешением 1080/50i, 1080/50p, 720/50p, 1080/24p
или 1080/60p.
• В зависимости от настройки разрешения выходного
видеосигнала картинка может не выводиться
(стр. 21).
Подключение аудио-видео
ресивера или усилителя
через оптический цифровой
аудиокабель
Примечание
• Для переключения видеосигнала от аудио-видео
ресивера или усилителя, также подключите
видеовыходные терминалы.
Подключение
компонентов к порту USB
Данные, загруженные с помощью функции BD-LIVE, и
данные, используемые функцией BONUSVIEW при
воспроизведении BD-ROM дисков, можно сохранить на
устройстве, подключенном к порту USB (внешнее
запоминающее устройство).
Об устройствах USB
(
внешнее запоминающее
устройство)
Ниже отображены устройства USB (внешнее запоминающее
устройство), которые можно подключать к проигрывателю.
• Совместимые с USB 2.0 устройства памяти или
жесткие диски
• Файловая система FAT16 или FAT32, минимальная
емкость 1 ГБ (рекомендуется 2 ГБ или более)
Примечание
• Устройства, отформатированные с другой файловой
системой, кроме указанных выше, не могут
использоваться. Такие устройства, однако, могут
использоваться, если они были отформатированы на
проигрывателе.
• Внешние запоминающие устройства могут не
распознаваться, если они содержат несколько разделов.
• Некоторые внешние запоминающие устройства могут
не использоваться на данном проигрывателе.
• Срабатывание внешних запоминающих устройств
(устройств памяти USB, внешних жестких дисков,
др.) не гарантируется.
OUTPUT
COMPONENT VIDEO
CONTROL
IN
Y
R AUDIO
VIDEO
L
P
B
P
R
Телевизор
Задняя панель
проигрывателя
К компонентным
видеовходным
терминалам
Для подключения можно
использовать
компонентный кабель или
три отдельно продающихся
видеокабеля вместо
видеокабеля (желтый
штекер) поставляемого
видео/аудиокабеля.
Направление
потока сигнала
Кр
ас
ный
Белый
Также можно подключить
аудио-видео ресивер или
усилитель. Подключите
аудиосигналы через
оптический цифровой
аудиокабель или
аудиокабель (2-кан.)
(ниже).
К видео/аудиовходным
терминалам
Ви
де
о
/ауди
ок
абе
ль
(по
ст
ав
ля
ет
ся
)
Жел
ты
й
LAN (100)
HDMI OUT
OUTPUT
COMPONENT VIDEO
DIGITAL
OUT
OPTICAL
CONTROL
IN
Y
R AUDIO
VIDEO
L
P
B
P
R
RS-232 C
USB
(BD STORAGE)
Задняя панель проигрывателя
К аудиовходным
терминалам
Аудио-видео ресивер
или усилитель
Красн
ый
Белый
Направление потока сигнала
Также можно подключить
2-канальные аналоговые
аудиотерминалы.
К оптическому цифровому
аудиовходному терминалу
Оптический цифровой
аудиокабель
(продается отдельно)
Видео/аудиокабель
(поставляется)
