ЭЛЕМЕНТЫ ЗАДНЕЙ ПАНЕЛИ
УСТРОЙСТВА

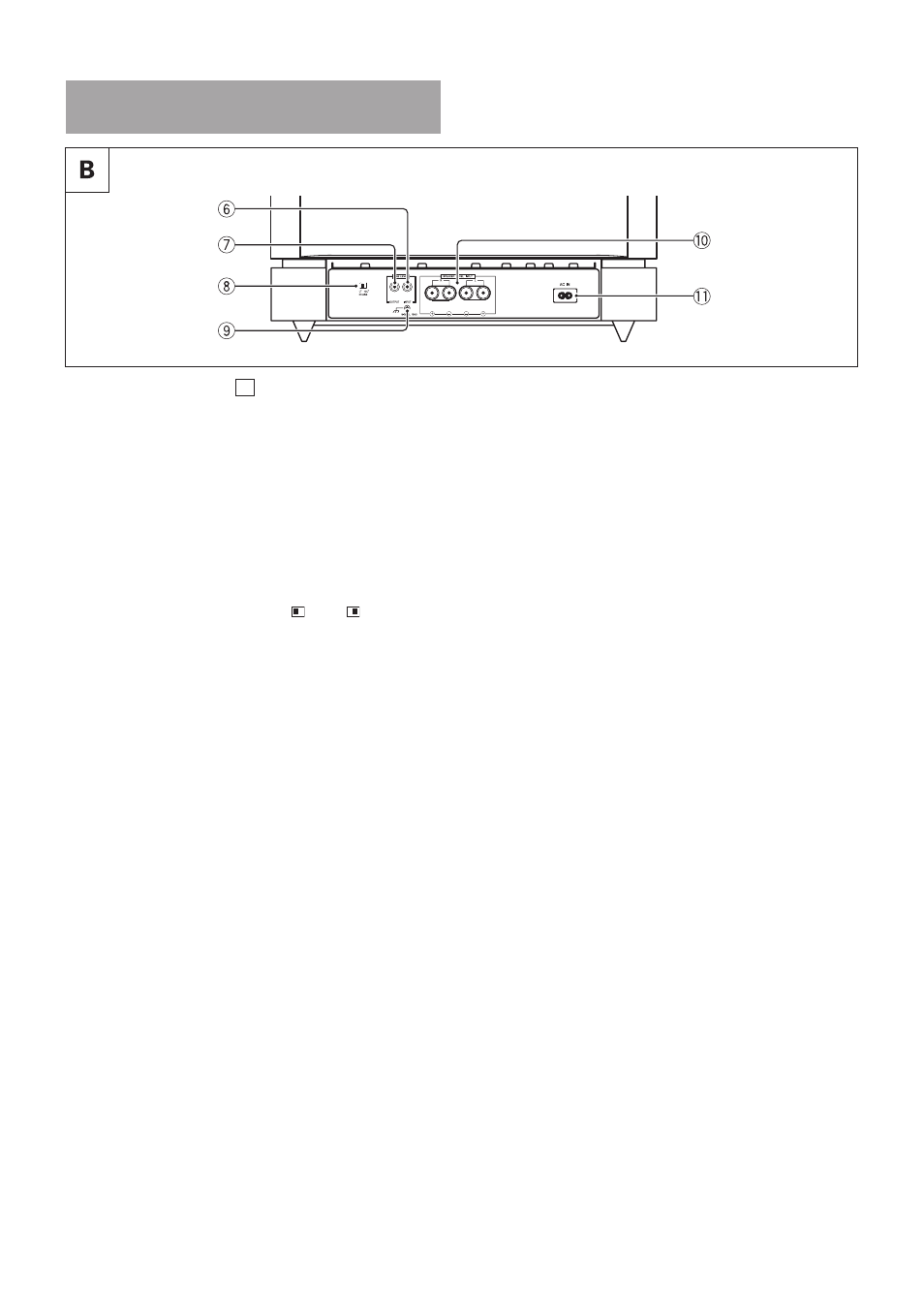

ПЕРЕДНЯЯ ПАНЕЛЬ ( B )
6 Разъем линейного входа (для подачи сигнала с уровнем
линейного входа (LINE LEVEL INPUT))
Данный вход подключается к выходу предварительного
усилителя сигнала сабвуфера, которым снабжен ваш усилитель
(SUBWOOFER PRE-OUT). Для подключения используется
входящий в комплект поставки кабель с разъемами типа RCA.
7 Разъем линейного выхода (LINE LEVEL OUTPUT)
Используется для подключения другого оборудования
через усилитель. Выходной сигнал, присутствующий на
данном разъеме, никак не зависит от параметров настройки
устройства.
8 Переключатель фазы (PHASE 0° / 80° )
При установке данного переключателя в положение 80°
фаза выходного сигнала инвертируется по отношению к фазе
входного сигнала, а при ее установке в положение 0° фаза
выходного сигнала совпадает с фазой входного сигнала.
Обычно этот переключатель устанавливается в положе-
ние 0°. Но если совместное звучание сабвуфера и боковых
акустических систем кажется неестественным, попробуйте
установить переключатель в положение 80° и оставьте пе-
реключатель в том положении, в котором звучание будет
наиболее естественным.
При одновременном использовании нескольких сабвуфе-
ров не забудьте установить данный переключатель на всех
устройствах в одно и то положение.
9 Клемма «Земля сигнала»
См. раздел «ПОДКЛЮЧЕНИЕ КЛЕММЫ «ЗЕМЛЯ СИГНАЛА»» на
стр. 9
•
•
0 Разъем акустического входа (для подачи сигнала с
уровнем акустической системы (SPEAKER LEVEL IN-
PUT))
Данный вход подключается к акустическому выходу усилителя
мощности (к выходу усилителя мощности, к которому
подключаются акустические системы). Для подключения
используются не входящие в комплект поставки акустические
кабели.
! Разъем для подключения сетевого шнура
К данному разъему подключается входящий в комплект
поставки сетевой шнур.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕ-
НИИ С СЕТЕВЫМ ШНУРОМ
Держите сетевой шнур только за вилку. Не вытаскивайте
сетевую вилку из розетки, держась за провод, и не прикасайтесь
к шнуру влажными руками, поскольку это может привести к
короткому замыканию или поражению электрическим током.
Не ставьте на шнур ни само устройство, ни какие-либо иные
предметы мебели и т.д. Не защемляйте и не пережимайте шнур.
Никогда не завязывайте узлов на шнуре и не связывайте его с
другими шнурами. Шнур питания должен быть проложен так,
чтобы на него нельзя было наступить. Поврежденный сетевой
шнур способен вызвать пожар или поражение электрическим
током. Периодически проверяйте сетевой шнур. Если вы
обнаружите на шнуре какие-либо повреждения, то обратитесь
в ближайший авторизованный сервисный центр компании PI-
ONEER или к своему дилеру с целью его замены.
