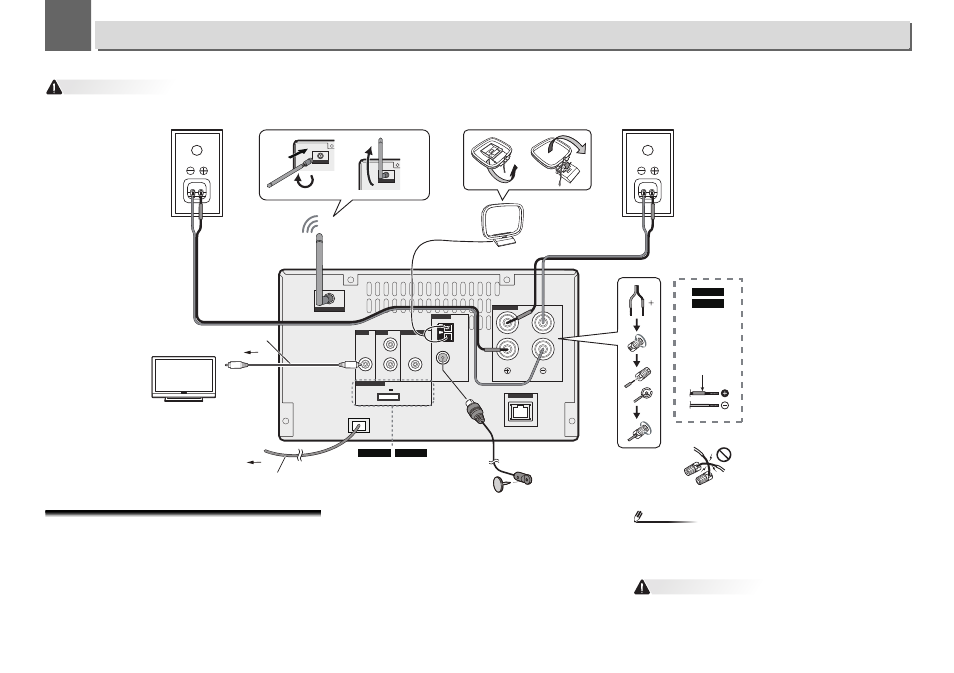

Подключение оборудования
ВНИМАНИЕ
•
Обязательно выключите питание и отсоедините кабель питания от розетки при выполнении подключений или изменении соединений.
•
Подключите кабель питания после выполнения всех соединений между устройствами.
Подсоединение антенны
Поставляемая в комплекте проволочная антенна FM:
Подсоедините проволочную антенну FM к гнезду FM
сопротивлением 75 Ом и расположите проволочную антенну
FM в таком направлении, когда возможен прием самого
сильного сигнала.
Внешняя проволочная антенна FM:
Для улучшения приема используйте внешнюю проволочную
антенну FM (коаксиальный кабель с сопротивлением 75 Ом). При
использовании внешней проволочной антенны FM отсоедините
поставляемую в комплекте проволочную антенну FM.
Поставляемая в комплекте рамочная антенна AM:
Подсоедините рамочную антенну AM к зажиму AM.
Расположите рамочную антенну AM для обеспечения
оптимального приема. Установите рамочную антенну AM на
полке и т.п. или прикрепите ее на стойку.
Примечание
•
Расположение антенны на ресивере или вблизи кабеля
питания переменного тока может вызвать помехи. Для
улучшения приема расположите антенну подальше от
ресивера.
ВНИМАНИЕ
•
Не подключайте входящие в комплект громкоговорители к
любому другому ресиверу. Это может привести к
неисправности или пожару.
(OUTPUT 5V
0.1 A MAX)
PRE OUT
OUT
IN
L
R
AM
LOOP
FM
UNBAL
75Ω
ANTENNA
SPEAKERS
WLAN ANTENNA
LINE
VIDEO
SUBWOOFER
LAN (10/100)
L
R
ADAPTER PORT
X-HM81
XC-HM81
X-HM81
X-HM71
WLAN ANTENNA
1
2
WLAN ANTENNA
3
Правый
громкоговоритель
К сетевой розетке
Левый
Громкоговоритель
Телевизор
К гнезду
видеовхода
Красная
трубка
Кабель
громкоговорителя
в комплекте
Неправильно
Проволочная антенна FM
Рамочная
антенна АМ
Антенна WLAN в
комплекте
Кабель питания
Видеокабель
(имеющийся в продаже)
Подключите АДАПТЕР (AS-BT100 или
AS-BT200) с беспроводным интерфейсом
Bluetooth
®
(продается отдельно)
• Bluetooth
®
(слово и
логотипы) является
зарегистрированным
товарным знаком и
принадлежит компании
Bluetooth SIG, Inc., и
любое использование
корпорацией PIONEER
CORPORATION этих
товарных знаков
разрешено
соответствующей
лицензией. Прочие
товарные знаки и
торговые наименования
принадлежат
соответствующим
владельцам.
