15

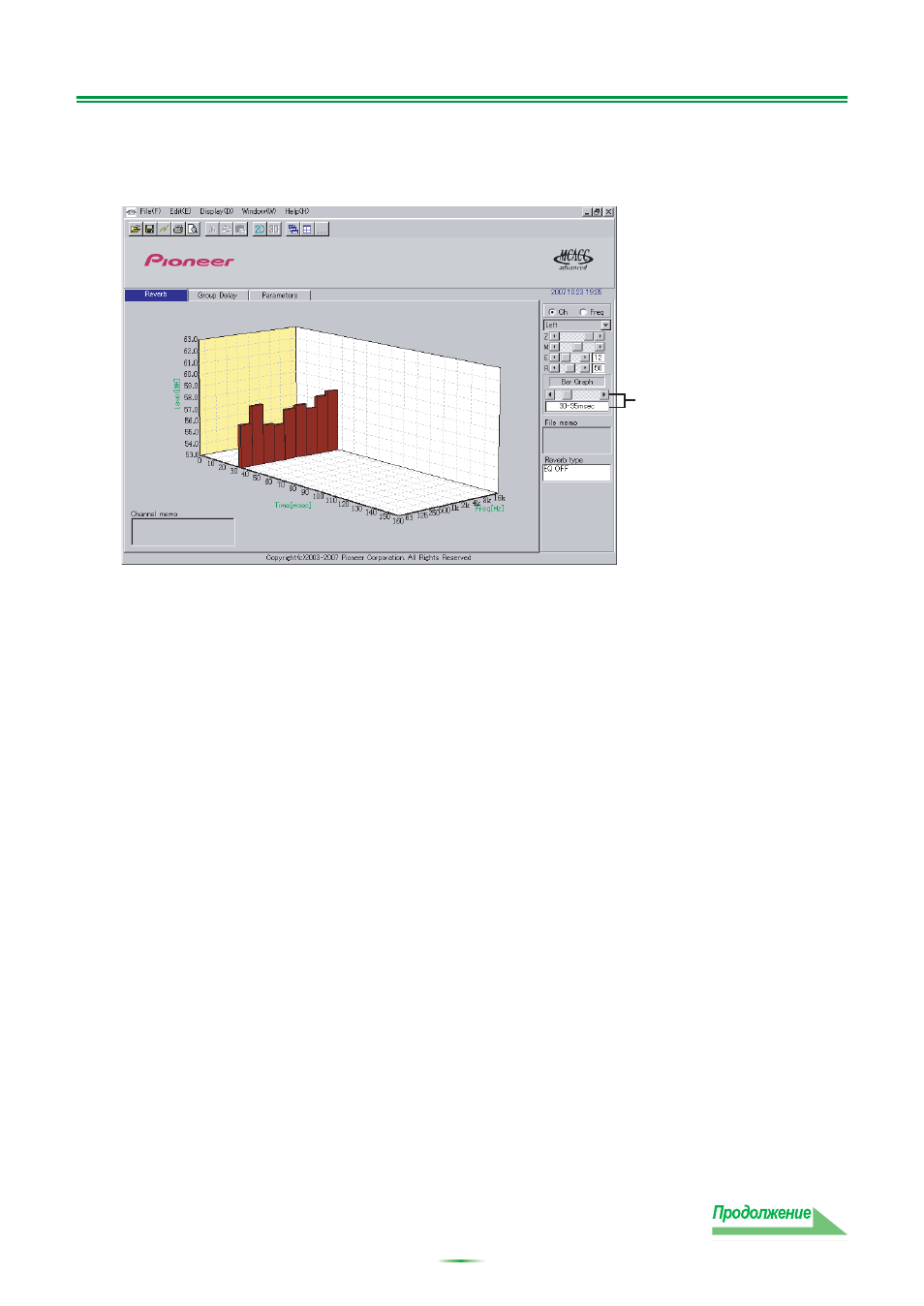

Управление приложением (Продолжение)

10 Bar Graph (Гистограмма)

Служит для изменения типа отображаемого графика. Нажатием этой кнопки экран переключается из режима
ленточной в режим столбчатой диаграммы.

11 File memo (Заметка о файле)

Для различных параметров можно сохранить заметки о файле (условия во время измерения, др.).

12 Reverb type (Тип реверберации)

Обозначает реверберационные характеристики до калибровки (EQ OFF) или после калибровки (EQ ON).
(Для реверберационных характеристик после калибровки, отображаются кривая калибровки эквалайзера и
позиция времени калибровки.)

13 Legend (Легенда)

Показывает, какие цвета на графике соответствуют каким каналам или частотам.
При отображении графика характеристик групповой задержки громкоговорителя, отображаются следующие
каналы (макс.): F: Передний, C: Центральный, S A: Объемного звучания, SB: Задний объемного звучания

14 Freq [Hz]/Channel (Частота [Гц]/Канал)

В режиме отображения канала преобразуется в ось частоты. В режиме отображения частоты преобразуется в
ось канала.

15 Group Delay [msec] (Групповая задержка [мсек])

Данная ось обозначает количество групповой задержки (продолжительность времени групповой задержки).

16 Freq [Hz] (Частота [Гц])

Ось частоты.

17 Селекторные кнопки до калибровки/после калибровки

Характеристики групповой задержки до калибровки обозначаются при выборе «Before» (До),
характеристики после калибровки обозначаются при выборе «After» (После).

18 Channel (Канал)

Ось канала.

19 Селекторные кнопки экрана списка/отдельного экрана

При выборе «ALL MEMORY» (Вся память), отображаются все блоки памяти МСАСС, при установке
отдельных экранов, отображаются отдельные блоки памяти МСАСС («MEMORY1» (Память 1), др.).

Reverb
(Реверберация):
Перемещение оси
времени.
Group Delay
(Групповая
задержка):
Перемещение оси
частоты.
