5
Подключение усилителя
ПРЕДОСТЕРЕЖЕНИЯ:
Во избежание короткого замыкания и повреждения усилителя отсоедините отрицательную ( ) клемму
аккумулятора.
Закрепите проводку зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изолентой в тех местах, где они касаются металлических частей автомобиля.
Не прокладывайте провода там, где они могут нагреваться, например, в потоке воздуха от
обогревателя. Изоляция при нагреве может быть повреждена, что приведет к короткому замыканию.
Позаботьтесь о том, чтобы провода не создавали препятствия подвижным частям автомобиля,
например, рычагу переключения передач, ручному тормозу или механизмам перемещения сидений.
Не замыкайте провода накоротко. В противном случае работа защитного контура нарушится.
Не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать питание на другую
аппаратуру. Допустимая токовая нагрузка провода будет превышена, что приведет к его перегреву.
Запрещается заменять перегоревший предохранитель предохранителем большего размера или
номинала. Использование ненадлежащего предохранителя может привести к перегреву, появлению
дыма, повреждению аппарата и причинению травм (в том числе ожогов) окружающим.
ПРЕДОСТЕРЕЖЕНИЯ:
Как избежать повреждения усилителя и/или причинения травм окружающим
Не заземляйте провод акустической системы непосредственно на корпус и не подключайте несколько
АС общим отрицательным ( ) проводом.
Этот усилитель предназначен для автомобилей с 12 вольтным аккумулятором и отрицательным
заземлением. Перед установкой усилителя в транспортное средство проверьте напряжение
аккумулятора.
Аккумулятор может разрядиться, если автомобильная стереосистема в течение длительного промежутка
времени остается включенной при выключенном двигателе или его работе на холостом ходу. В этом
случае выключайте автомобильную стереосистему.
Если провод системного дистанционного управления усилителя подключен к клемме питания через
замок зажигания (12 В постоянного тока), то усилитель всегда будет включен при включенном
зажигании, независимо от того, включена или выключена автомобильная стереосистема. Вследствие
этого аккумулятор может разрядиться, если двигатель выключен или работает на холостом ходу.
Акустические системы, подключаемые к усилителю, должны соответствовать стандартным параметрам,
указанным ниже. Если АС не соответствуют этим параметрам, то они могут задымиться, загореться или
выйти из строя. АС должны иметь импеданс в диапазоне от 2 до 8 Ом для стереофонического
соединения и от 4 до 8 Ом для монофонического или другого мостового соединения.
Провод аккумулятора (приобретается отдельно) прокладывайте как можно дальше от кабелей АС.
Провод аккумулятора, провод заземления, кабели акустических систем и усилителя прокладывайте как
можно дальше от антенны, антенного кабеля и тюнера.

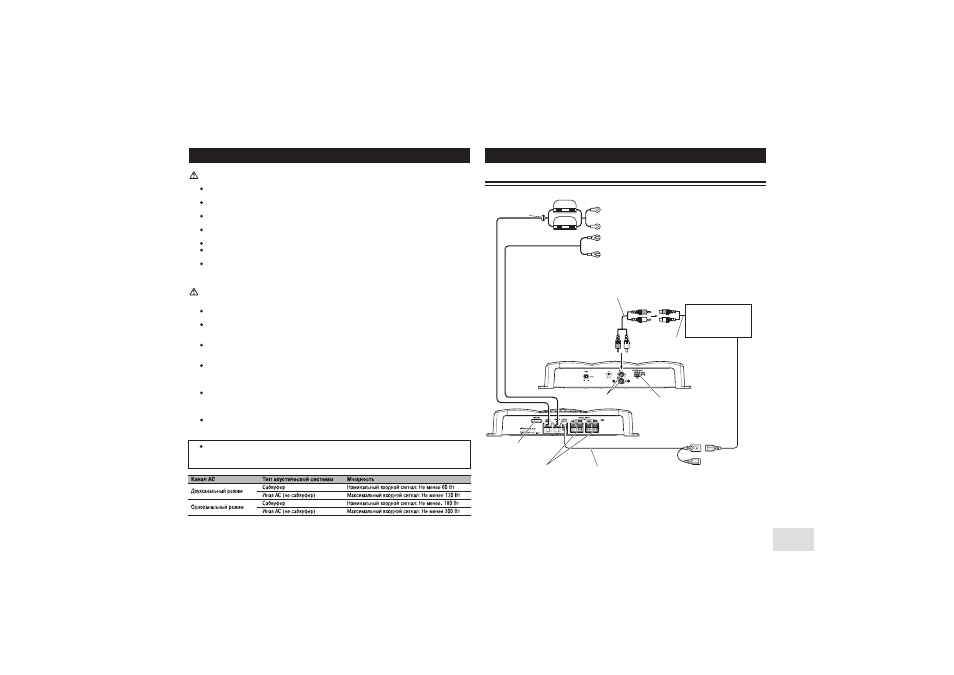

Схема соединений
Провода данного усилителя и провода других устройств могут иметь различные цвета, но выполнять
одни и те же функции. Поэтому при подключении усилителя к другим устройствам сверяйтесь с
прилагаемыми к аппаратуре инструкциями.
Предохранитель (30 А)
Предохранитель (30 А)
Уплотнительное
кольцо
Соединительный провод со штыревыми
разъемами RCA (продается отдельно)
Выход для подключения
внешнего устройства
Передняя сторона
Входной разъем типа RCA Входной акустический разъем АС
Смотрите раздел «Использование
акустического входа».
Задняя сторона
Предохранитель (25 А)
Акустический выход
Инструкции по подключению
акустической системы смотрите в
разделе «Подключение кабелей АС».
Провод дистанционного управления системой (продается отдельно)
Штекер этого провода подключите к разъему дистанционного управления системой на
автомобильной стереосистеме (SYSTEM REMOTE CONTROL). Гнездовой соединитель
можно подключить к разъему реле управления автоматической антенной. Если у
автомобильной стереосистемы нет разъема дистанционного управления системой,
подключите штекер к клемме питания через замок зажигания.
Автомобильная
стереосистема с выходными
разъемами типа RCA
Специальный красный провод аккумулятора [RD 223] (продается отдельно)
После выполнения всех других соединений усилителя соедините с его
помощью имеющийся на усилителе разъем для подключения аккумулятора с
положительной (+) клеммой аккумулятора.
Провод заземления (черный) [RD 223] (продается отдельно)
Подключите к металлическому корпусу автомобиля.
