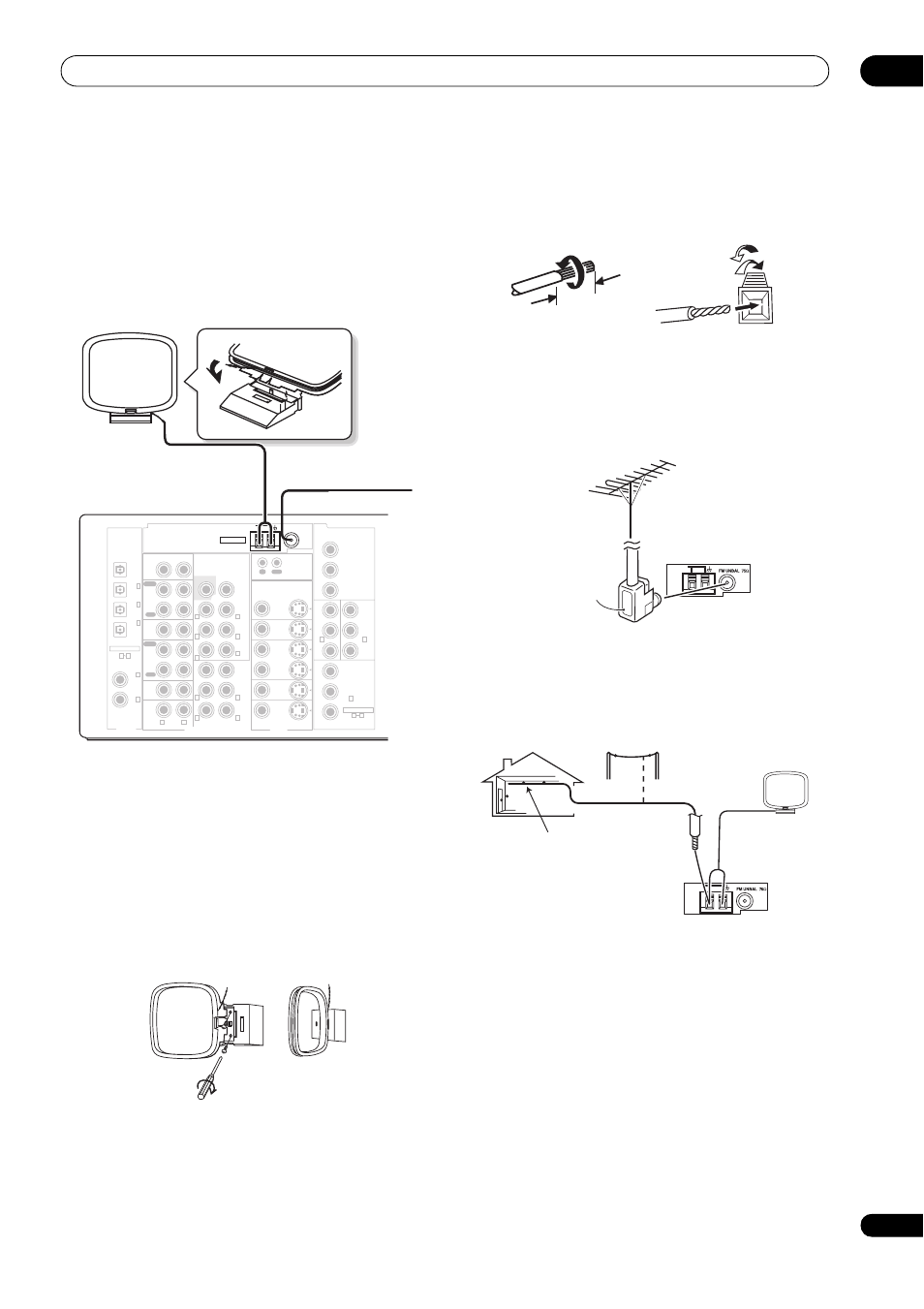

Подключение антенн
Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема и
качества звука подключите внешние антенны (см. раздел
Использование внешних антенн ниже). Всегда
выключайте ресивер и отключайте его из электророзетки
перед выполнением любых подключений или
переключений.
Проволочная антенна FM
Подключите проволочную антенну FM и полностью
вытяните ее в вертикальном направлении вдоль оконной
рамы или в другом подходящем месте, где
обеспечивается хороший прием.
Рамочная антенна АМ
Соберите антенну и подключите ее к ресиверу, как
показано выше. Разъем заземления () помогает
сократить радиопомехи (не путать со штекером
заземления). Закрепите антенну (если нужно) и
расположите ее в направлении, обеспечивающем
наилучший прием.
• Учтите, что при подключении можно вставить в
соответствующие разъемы оба конца провода.
Разъемы антенны с фиксаторами
Скрутите оголенные жилы провода и вставьте их в
отверстие, а затем зажмите фиксатором.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней антенны FM при помощи
коаксиального кабеля с сопротивлением 75
Ω
используйте разъем F.
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной 5 – 6
м к гнезду AM антенны, не отсоединяя прилагаемую
рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
