Подключение оборудования 2 2
14
37
6
4 Подключение телевизора и компонентов
воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с
HDCP) (проигрыватель Blu-ray Disc, и др.), его можно
подключить к данному ресиверу с помощью имеющегося в
продаже кабеля HDMI.
• Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
- Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и
телевизор через аудиокабели (как показано).
- Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора поступает в
ресивер через терминал HDMI, поэтому нет
необходимости подсоединять аудиокабель. В таком
случае, установите параметр ARC в HDMI Setup на ON
(см.
Меню HDMI Setup на стр. 36 ).
Внимание
• Если ресивер подключается к телевизору с помощью кабеля
HDMI, экранный дисплей (OSD) не будет отображаться.
Убедитесь, что для подключения используется
стандартный аналоговый видеокабель RCA. В таком
случае, переключитесь на аналоговый вход телевизора,
чтобы увидеть экранный дисплей ресивера на телевизоре
(для настройки и т.д.).
• Если функция ARC установлена на ON (ВКЛ), ресивер
подключен к совместимому телевизору кабелем HDMI, и
вход телевизора переключается на композитный, то вход
ресивера может автоматически переключиться на TV. Если
это произойдет, переключите вход ресивера обратно на
начальный вход или установите на OFF (ВЫКЛ) функцию
ARC (см.
Меню HDMI Setup на стр. 36 ).
• Указания по соединениям и настройке телевизора см. в
руководстве по эксплуатации телевизора.
Примечание
• Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см.
Меню
назначения входов на стр. 35 ).

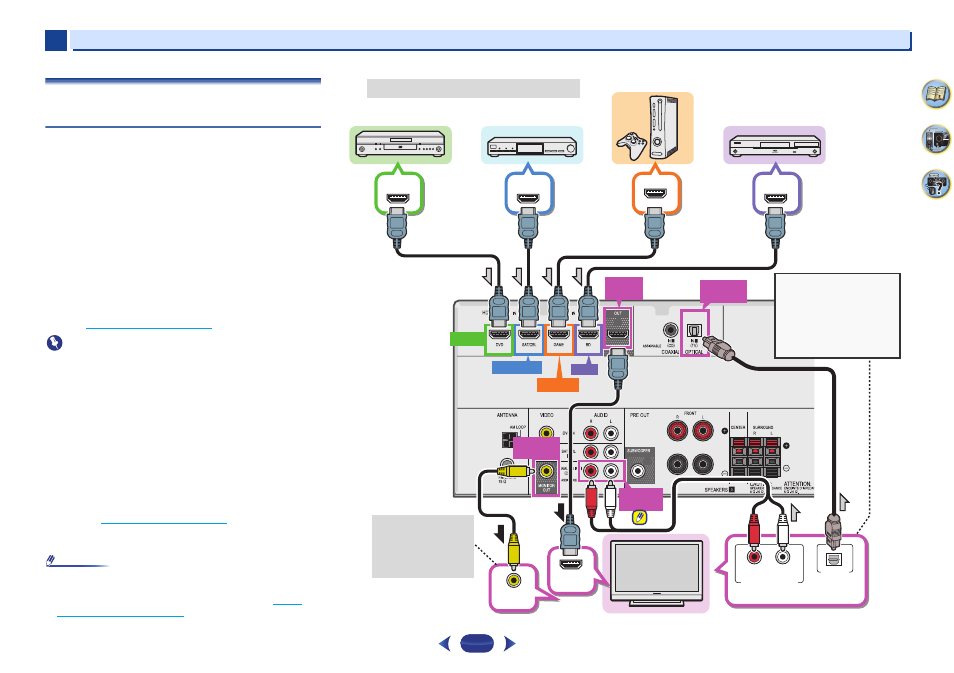

BD IN
ANALOG
IN1 (CD)
HDMI OUT
HDMI IN
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL
HDMI OUT HDMI OUT
SAT/CBL IN
DVD IN
GAME IN
R L
ANALOG AUDIO OUT
OPTICAL
IN1 (TV)
MONITOR
OUT
HDMI
OUT
Выберите один
Телевизор, совместимый с HDMI/DVI
Это подключение
необходимо, чтобы
увидеть экранный
дисплей ресивера на
телевизоре.
Спутниковая приставка
Проигрыватель DVD,
рекордер HDD/DVD
Проигрыватель BD,
рекордер BD
Игровая приставка
Компоненты, совместимые с HDMI/DVI
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется для
прослушивания звука
телевизора через ресивер.
