Подключение
18
Подключение
2
Подключение динамиков
BCS-212

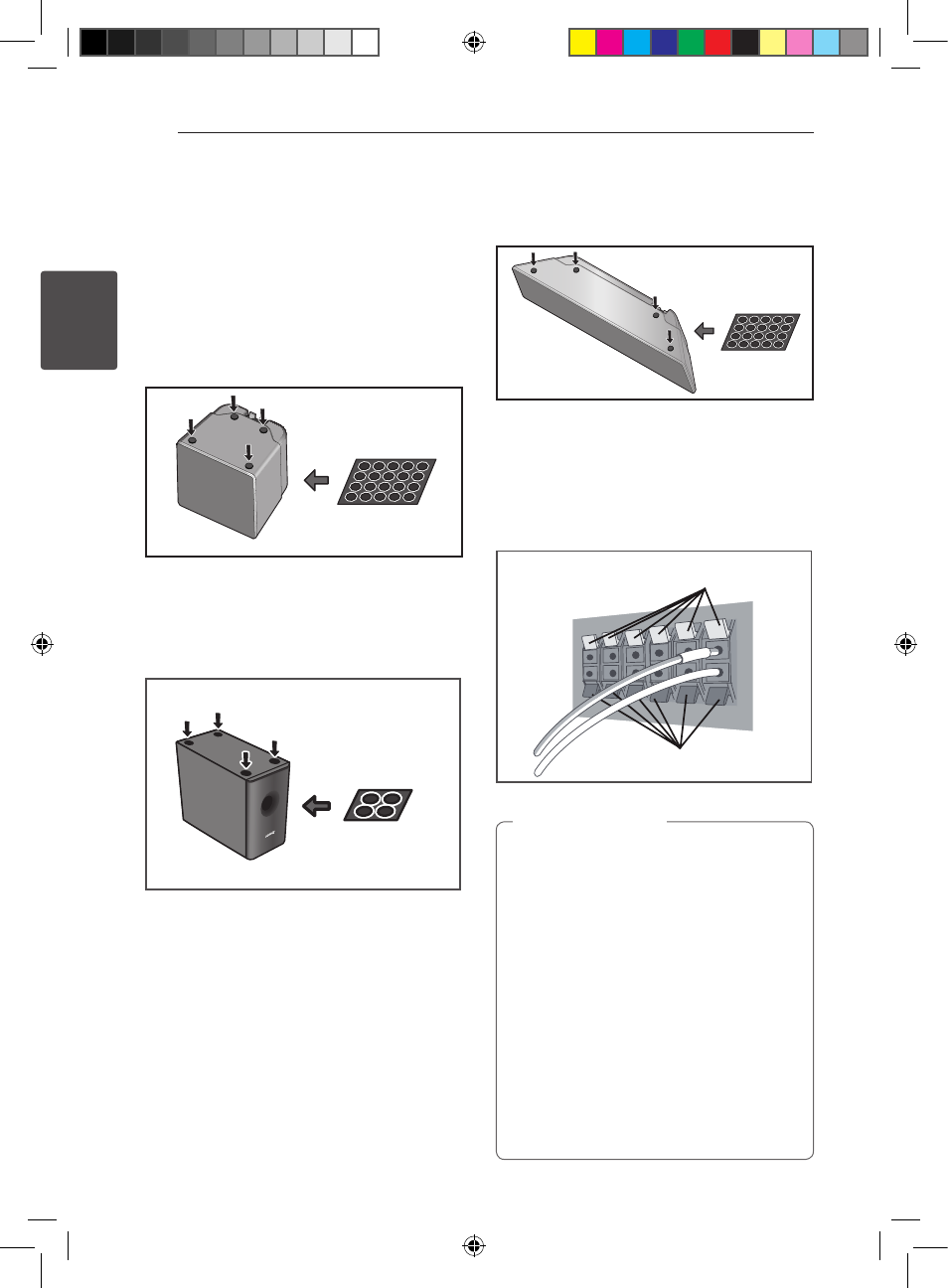

Подготовка динамиков
1. Прикрепить нескользящие подкладки к
основанию каждого динамика.
Акустические системы (АС):
Для крепления четырех небольших накладок
на основание каждой АС используйте клей из
комплекта поставки.
For subwoofer:
small non-skid pads
large non-skid pads
small non-skid pads
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
маленькие нескользящие
подкладки
Для сабвуфера:
Использовать прилагаемый клей для
прикрепления четырех больших подкладок к
основанию сабвуфера.
For subwoofer:
small non-skid pads
large non-skid pads
small non-skid pads
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
большие нескользящие
подкладки
Для центрального динамика:
Использовать прилагаемый клей для
прикрепления четырех маленьких подкладок
к основанию центрального динамика.
For subwoofer:
small non-skid pads
large non-skid pads
small non-skid pads
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
маленькие
нескользящие
подкладки
2. Подсоедините провода к динамикам.
Подключите белый провод с серой полосой к
плюсу (+) и другой провод к минусу (–). Чтобы
подсоединить кабель к плееру, нажмите на
фиксатор для открытия клеммы. Вставьте
провод и отпустите фиксатор.
For subwoofer:
small non-skid pads
large non-skid pads
small non-skid pads
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Цветные кнопки (+)
Черный (-)
y Не подключать динамики к другим
системам, кроме этой.
y Не подключать динамики к другим
усилителям, кроме прилагаемого к данной
системе. Подключение к другим усилителям
может привести к неисправности
устройства или вызвать возгорание.
y Подключите провод динамика сабвуфера
(фиолетовый) к оранжевой клемме плеера.
y На данных клеммах динамика
присутствует ОПАСНОЕ напряжение.
Во избежание поражения электрическим
током при подключении и отключении
проводов динамика отключайте кабель
питания от сети питания, прежде чем
касаться неизолированных деталей.
,
>
Осторожно
