Названия элементов
13
Ru
05

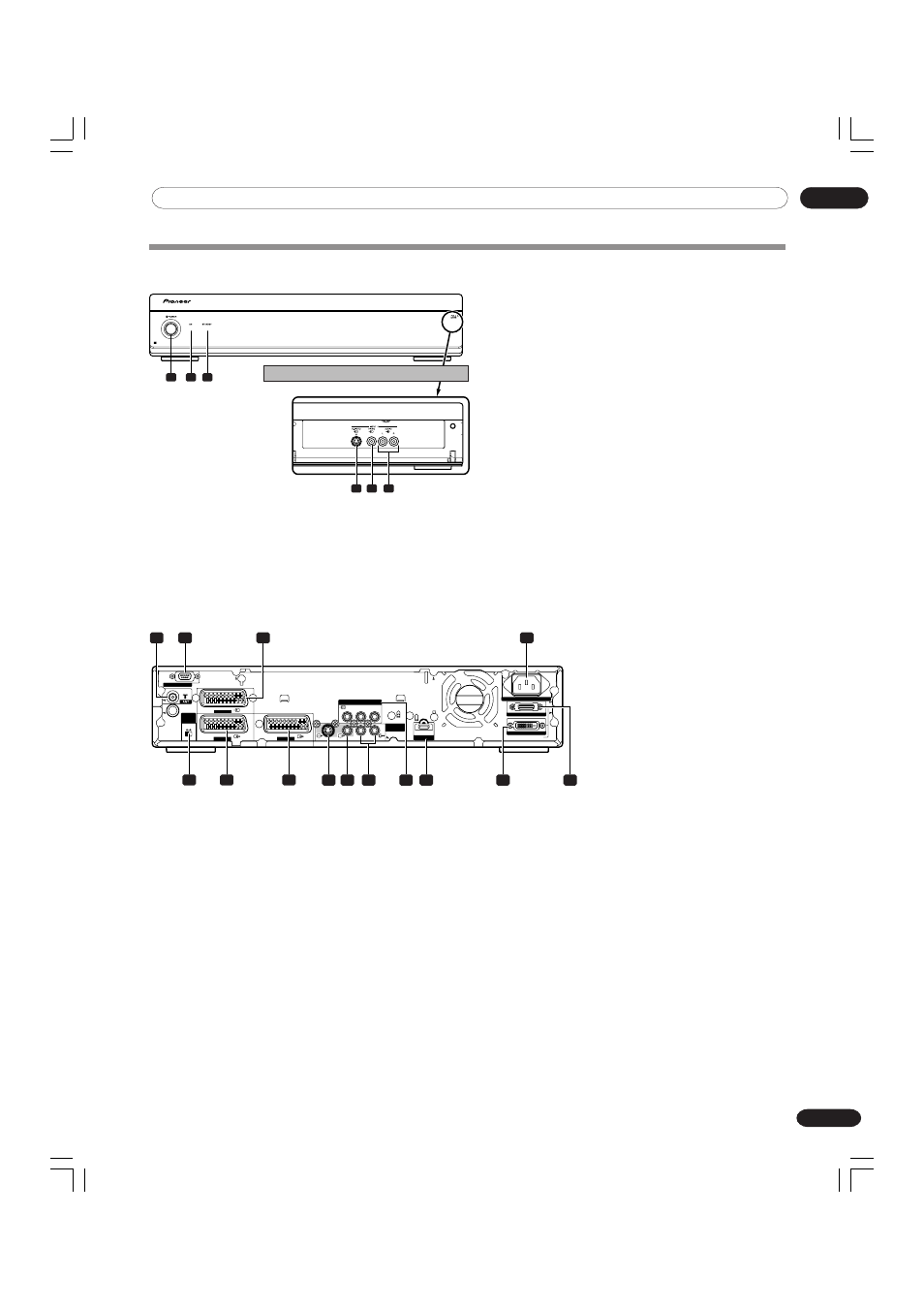

Вид сзади
1
Входной разъем ANT (АНТЕННА)
2
Разъем RS-232C (используется для заводской
настройки)
3
Разъем INPUT 1 (ВХОД 1) (SCART)
4
Разъем AC IN (ВХОД ПИТАНИЯ)
5
Переключатель i/o link.A SELECT (ВЫБОР i/o
link.A)
6
Разъем INPUT 2 (ВХОД 2) (SCART)
7
Разъем INPUT 3 (ВХОД 3) (SCART)
8
Разъем MONITOR OUTPUT (ВЫХОД
МОНИТОРА) (S-VIDEO)
9
Разъем MONITOR OUTPUT (ВЫХОД
МОНИТОРА) (VIDEO (ВИДЕО))
10 Разъем MONITOR OUTPUT (ВЫХОД
МОНИТОРА) (AUDIO (АУДИО))
11 Разъемы INPUT 2 (ВХОД 2) COMPONENT
VIDEO (КОМПОНЕНТНОЕ ВИДЕО) (Y, P
B
, P
R
)
12 Гнездо INPUT 3 (ВХОД 3) (HDMI)
13 Разъем SYSTEM CABLE (СИСТЕМНЫЙ
КАБЕЛЬ) (WHITE (БЕЛЫЙ))
14 SYSTEM CABLE (СИСТЕМНЫЙ КАБЕЛЬ)
(BLACK (ЧЕРНЫЙ))
Ресивер
Вид спереди
1
Кнопка POWER (ПИТАНИЕ)
2
Индикатор POWER ON (ПИТАНИЕ ВКЛ)
3
Индикатор STANDBY (РЕЖИМ ОЖИДАНИЯ)
4
Разъем INPUT 4 (ВХОД 4) (S-VIDEO)
5
Разъем INPUT 4 (ВХОД 4) (VIDEO (ВИДЕО))
6
Гнезда INPUT 4 (ВХОД 4) (AUDIO (АУДИО))
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
INPUT 3
INPUT 2
Y
P
B
P
R
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
HDMI
INPUT 3
1
2
3
5
6
7
4
8 9 10
11 12
13
14
1
2
3
4
5
6
Чтобы открыть дверцу, потяните за эту часть.
