Подключение
02
13
Ru
1
Подключите гнезда VIDEO OUT и
AUDIO OUT L/R
к соответствующим
входам A/V на телевизоре.
С помощью прилагаемого кабеля аудио/видео
подключите красный и белый штекеры к
аудиовыходам, а желтый штекер - к
видеовыходу. Убедитесь, что левый и правый
аудиовыходы подключены к соответствующим
входам для обеспечения надлежащего
стереозвука.
Ниже приводится информация по
использованию компонентного кабеля или
кабеля S-video для подключения видеосигнала.
2
Подключите прилагаемый кабель
питания к гнезду AC IN, а затем вставьте
его в розетку электропитания.
Примечание
• Перед отключением проигрывателя от
розетки электропитания сначала
выключите его с помощью кнопки
STANDBY/ON на передней панели или
на пульте дистанционного управления, и
дождитесь, пока на дисплее проигрывателя
не погаснет индикация -OFF- .
• По вышеупомянутым причинам не
подключайте этот проигрыватель к
отключаемым источникам питания,
имеющимся на некоторых усилителях и
ресиверах AV.

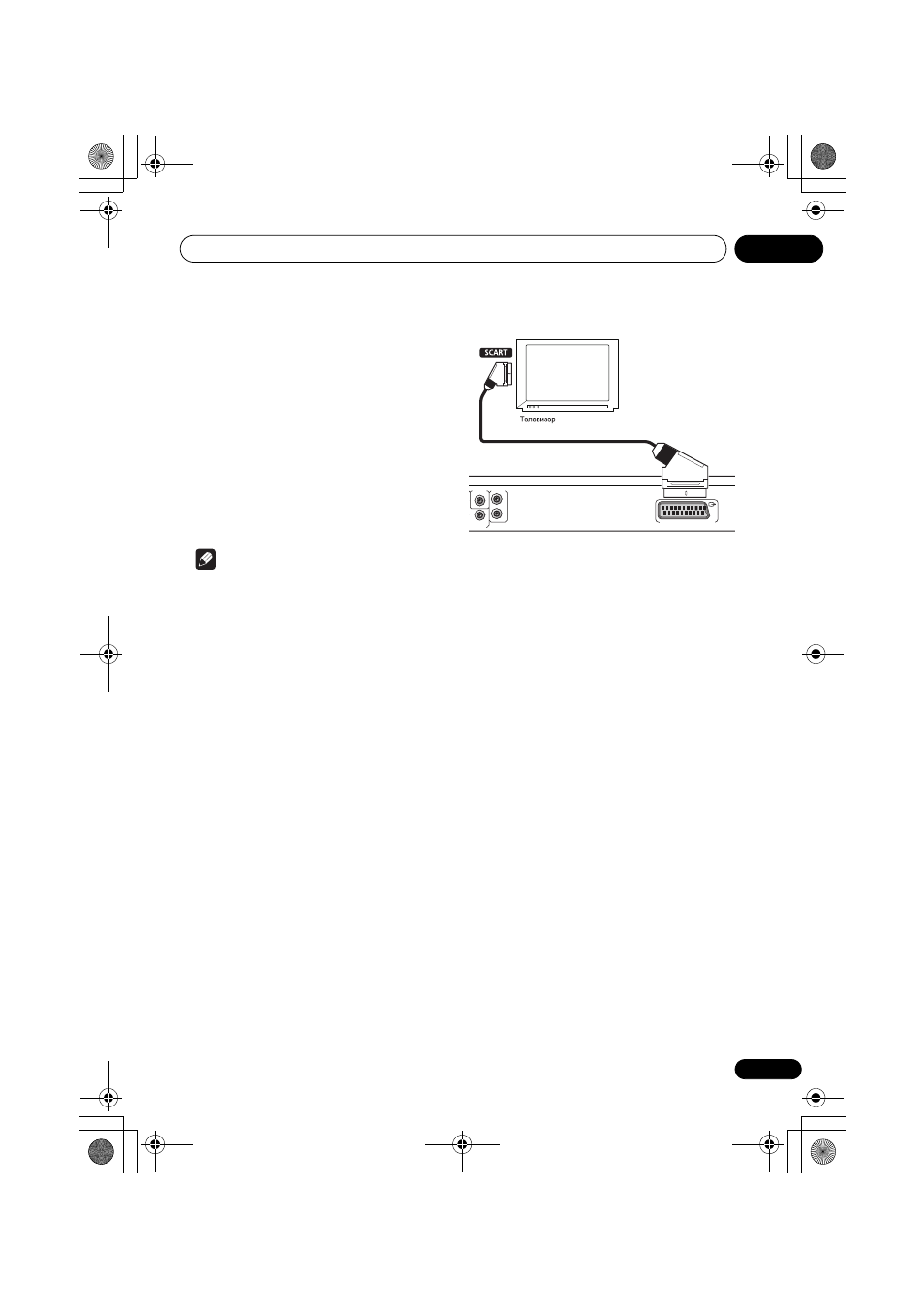

Подключение с помощью
кабеля SCART AV
Разъем AV типа SCART предназначен для
подключения к телевизору или ресиверу AV. В
качестве видеовыхода можно выбрать
обычный композитный сигнал и RGB. Для
получения сведений об установке см. А/V вых.
SCART на стр. 38.
Разъем SCART AV содержит аналоговые
аудиовыходы, поэтому не требуется
подключать разъемы AUDIO OUT L/R.
1
Используйте кабель SCART (не
входит в комплект поставки) для
подключения выхода AV CONNECTOR
(RGB)
к входу SCART AV телевизора
(
или ресивера AV).
Подключение с помощью
компонентного
видеовыхода
Для подключения проигрывателя к телевизору
(или другому оборудованию) вместо
стандартного видеовыхода можно
использовать компонентный видеовыход. Это
обеспечивает наивысшее качество
изображения из трех возможных вариантов
подключения.
•
Используйте компонентный
видеокабель (не входит в комплект
поставки) для подключения выхода
COMPONENT VIDEO OUT к
компонентному видеовходу телевизора,
монитора или ресивера AV.
L
R
Y
NT VIDEO OUT
AUDIO OUT
AV CONNECTOR (RGB) TV/AV Receiver
VIDEO OUT
