При использовании подставки-столика, Установка на плазменном телевизоре – Инструкция по эксплуатации Pioneer PDP-S40S
Страница 3
3
Плазменный телевизор с установленным громкоговорителем
• Прикрепите центральный фиттинг к нижнему
центральному отверстию на задней панели плазменного
телевизора при помощи двух, имеющихся в комплекте,
винтов.
• Прикрепите фиттинги к правой и левой сторонам внизу- с
левой и правой стороны задней панели плазменного
телевизора при помощи имеющихся в комплекте винтов.
Кабель
громкоговорителя
Фиттинг для установки
громкоговорителя
(левосторонний)
Бандаж
(Аксессуары плазменного телевизора)
При использовании подставки-столика:
ВНИМАНИЕ:
До того как прикрепить громкоговоритель, пожалуйста прикрепите столик-подставку модели PDK-TS28 (или другой
столик-подставку Плазменного телевизора Pioneer) к плазменному телевизору.

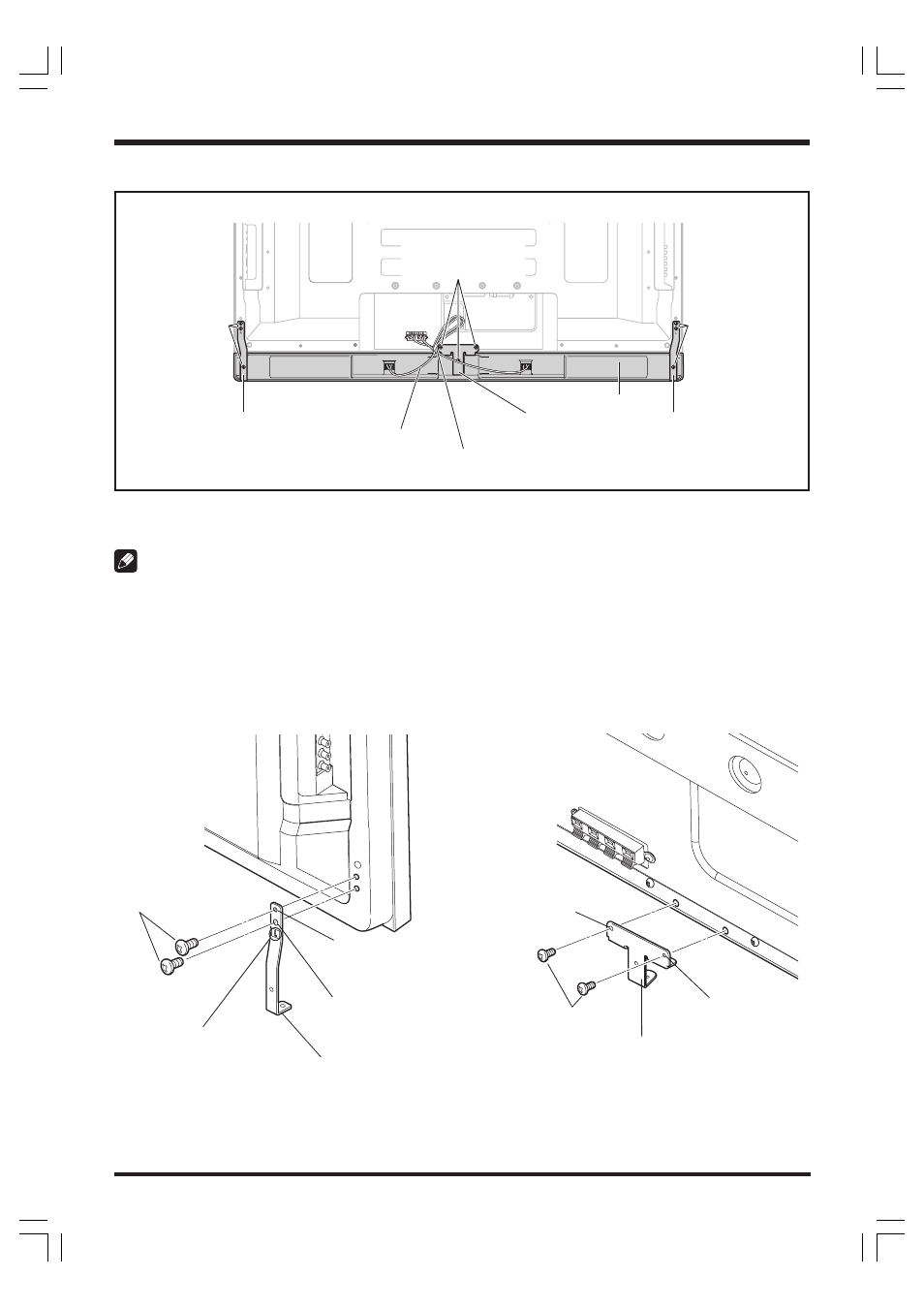

1. Прикрепите фиттинги для установки громкоговорителей к задней части
плазменного телевизора.
Имеется отметка "L" (ЛЕВЫЙ)
(отметка "R" написана на
фиттинге, который
предназначается для правой
стороны).
Левосторонний фиттинг для
установки громкоговорителя
(метод установки тот же, что и при
установке справа)
УСТАНОВКА НА ПЛАЗМЕННОМ ТЕЛЕВИЗОРЕ
Винты для установки
громкоговорителей
(M5
× 10 мм)
Винты для установки
громкоговорителей
(M5
× 10 мм)
Винты для установки
громкоговорителей
(M5
× 10 мм)
Громкоговоритель
Фиттинги для установки
громкоговорителей
(центральные)
Фиттинг для установки
громкоговорителя
(правосторонний)
Винты для установки
громкоговорителей
(M5
× 10 мм)
Винты для установки
громкоговорителей
(M5
× 10 мм)
2. Затем ввинтите
винт в овальное
отверстие.
Центральный фиттинг
для установки
громкоговорителя
1. Сначала ввинтите винт в
круглое отверстие.
1. Сначала завинтите
винт в верхнем
винтовом отверстии.
2. Затем завинтите винт в
винтовом отверстии
прямо под верхним
отверстием.
