6

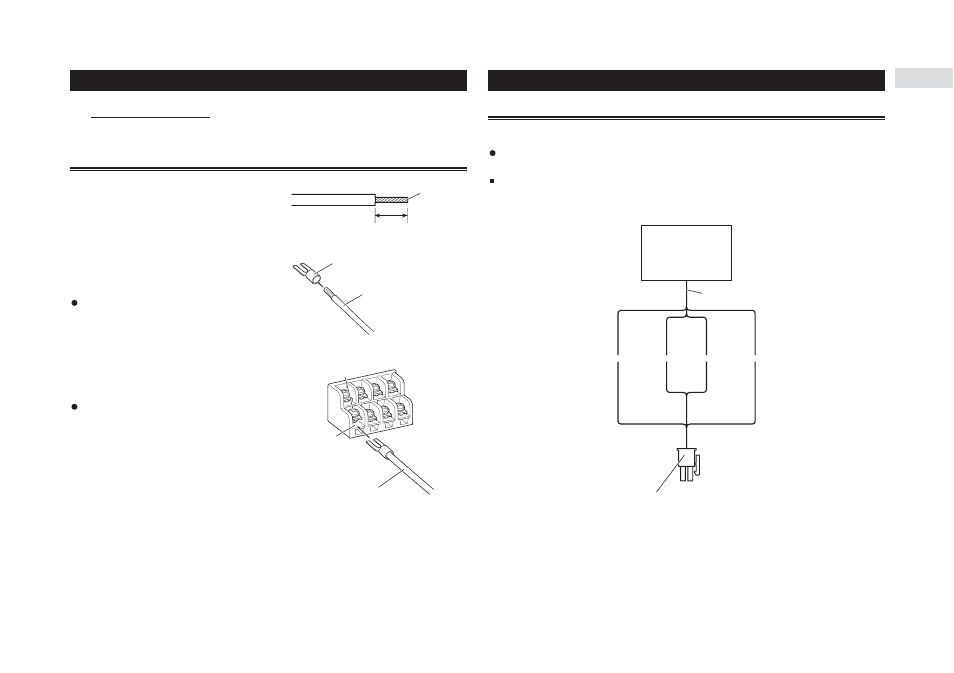

Использование входа АС
Подсоедините провода, выходящие из стереофонической системы автомобиля к усилителю,
воспользовавшись прилагаемым входным соединителем АС.
Не подсоединяйте одновременно вход RCA и вход АС.
Соединения при использовании входа АС
Стереофоническая
система автомобиля
Провод выходного сигнала, подаваемого на АС
Входной соединитель АС
Для соединения с входными гнездами АС данного устройства
Белый/черный:
левый
Серый/черный:
правый
Белый/черный:
левый
Серый:
правый
Подключение аппарата
ПРЕДУПРЕЖДЕНИЕ
Неправильное закрепление проводов аккумулятора в разъемах при помощи винтов может
привести к перегреву в области разъемов и травмам, включая небольшие ожоги.
1. С помощью кусачек или ножа очис
тите от изоляции концы проводов АС
длиной около 10 мм и скрутите их.
2. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
поставки не прилагаются.
Для обжима наконечников на концах про
водов пользуйтесь плоскогубцами.
3. Подключите провода АС к разъемам
выхода на акустические системы.
Надежно закрепите провода АС винтами
разъемов.
Подключение к разъемам выхода на АС
Скрутите
10 мм
Наконечник
Провод АС
Винт разъема
Разъем выхода на АС
Провод АС
