Подключения
02
8
Ru

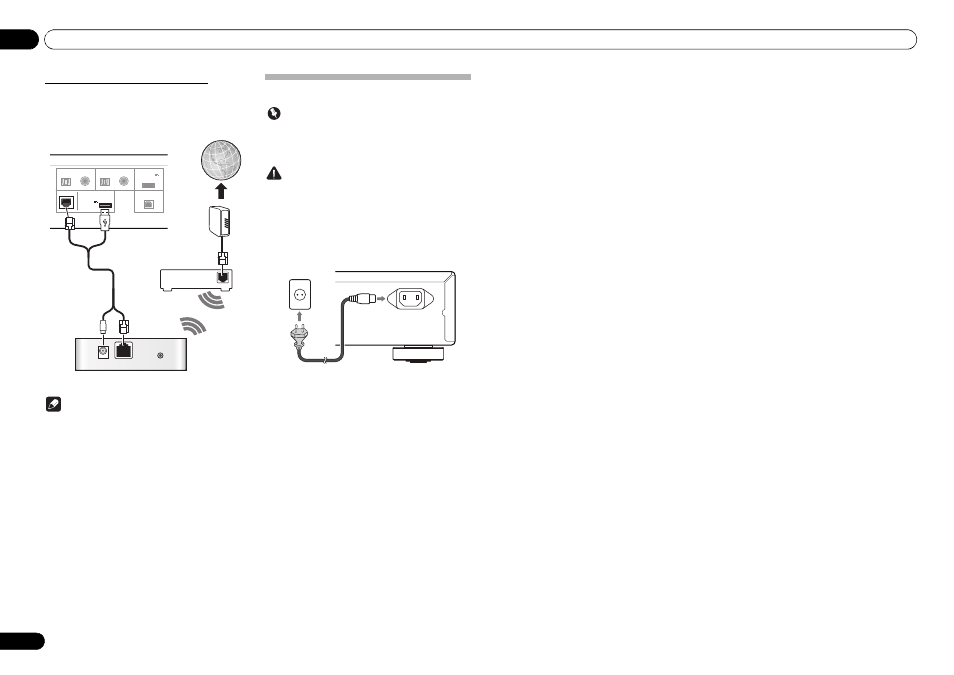

Подключение с использованием LAN
Беспроводное подключение к сети может выполняться
через интерфейс беспроводной LAN. Для соединения
используйте продаваемый отдельно конвертер
беспроводной LAN (Pioneer, Модель № AS-WL300).
Примечание
•
Используйте только соединительный кабель,
прилагаемый в комплекте поставки.
•
За инструкциями по настройке конвертера
беспроводной LAN обращайтесь к инструкциям по
эксплуатации AS-WL300.
Включение в сеть
ВАЖНО
•
Перед выполнением или изменением соединений
выключите питание и отсоедините кабель питания
от сетевой розетки.
ВНИМАНИЕ
•
Не используйте никакой другой кабель питания,
кроме поставляемого с данным устройством.
•
Не используйте поставляемый кабель питания для
любой другой цели, кроме описанной ниже.
Когда выполнение всех соединений будет завершено,
вставьте вилку питания устройства в розетку сети
переменного тока.
1
Вставьте штекер прилагаемого
кабеля питания в гнездо AC IN в задней
части устройства.
2
Вставьте вилку питания на другом
конце кабеля в розетку.
WAN
DC 5V
WPS
Ethernet
DIGITAL OUT
OPTICAL
COAXIAL
OPTICAL
COAXIAL
1
2
DIGITAL IN
DIGITAL IN
ADAPTER PORT
LAN (10/100)
DC OUTPUT
for WIRELESS LAN
USB
(OUTPUT 5V
0.1A MAX)
(OUTPUT 5V
0.6A MAX)
Интернет
Модем
Маршрутизатор
беспроводной LAN
Конвертер беспроводной LAN (AS-WL300)
(приобретается отдельно)
AC IN
К сетевой
Кабель питания
