Названия частей и функции
03
16
Ru
6
Кнопка входа (input)
Предназначена для выбора источника входного сигнала.
iPod
AUX IN iPod (возврат на начало)
*Когда начинается воспроизведение AirPlay или DMR,
функция выбора источника входного сигнала
автоматически переключается соответственно на
AirPlay или DMR. Если затем питание выключается и
позже снова включается, устройство возвращается на ту
функцию источника питания, которая была выбрана
перед началом воспроизведения AirPlay или DMR.
7
Кнопки уровня громкости (volume –/+)
Используйте для регулировки уровня громкости
прослушивания.
Диапазон уровня громкости прослушивания составляет от 0
до 50 (однако устройство не оснащено дисплеем, визуально
отображающим уровень громкости).
Примечание
• При нажатии и удержании кнопки input в течение 3
секунд, когда питание данного устройства включено,
данное устройство переключается в режим быстрого
запуска. В режиме быстрого запуска при начале
воспроизведения AirPlay или DMR данное устройство
автоматически включается (стр. 35).
• При использовании XW-SMA3 режим быстрого запуска
может быть установлен, только когда подсоединен
сетевой адаптер.

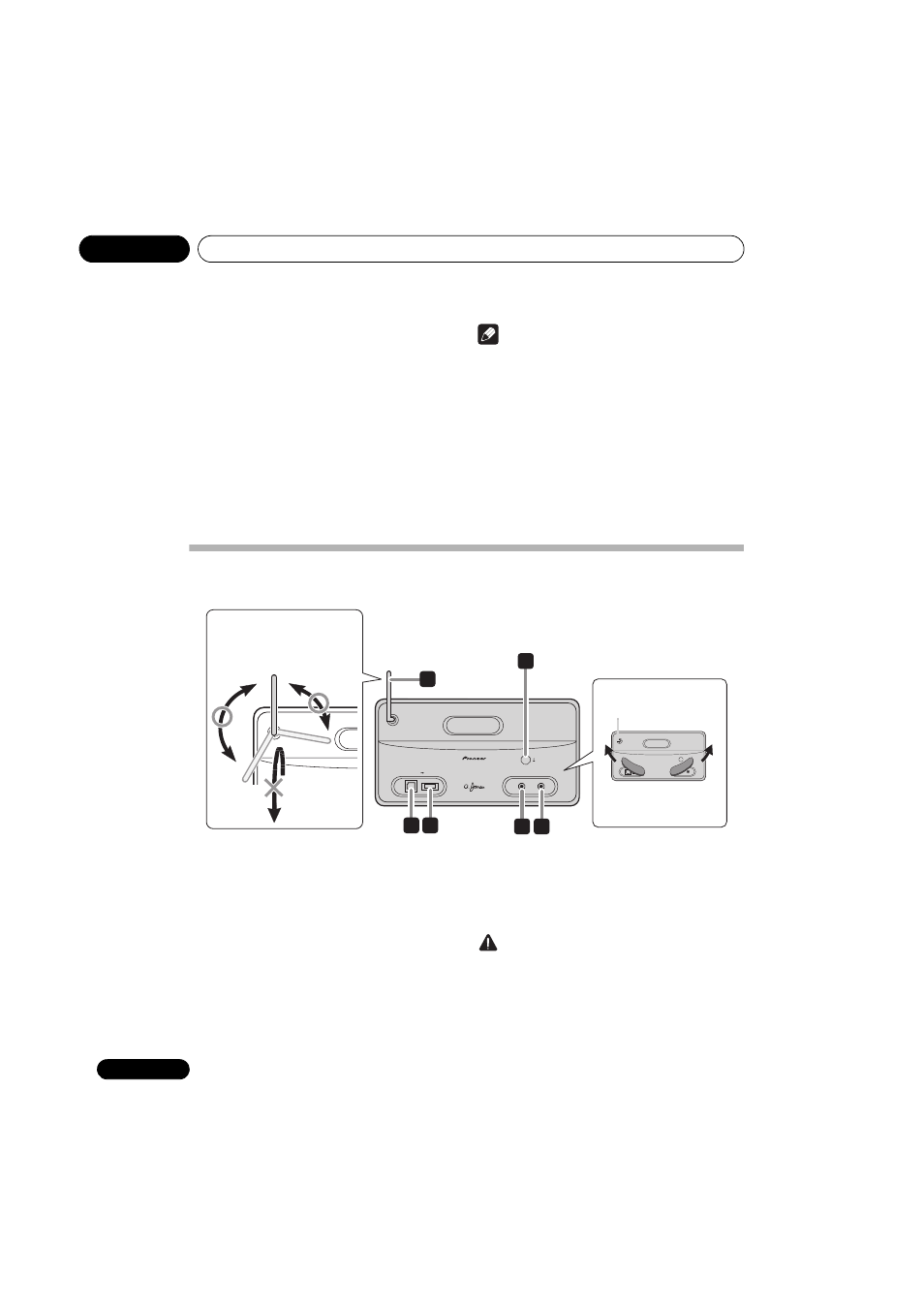

Задняя панель
Перед тем как подсоединять к данному устройству другие устройства, откройте крышку разъема (только для XW-SMA3). Перед
выполнением или изменением соединений выключите питание и отсоедините кабель питания от розетки сети переменного тока.
1
Антенна беспроводной связи
Принимает сигналы от беспроводных устройств.
2
Кнопка конфигурации сети и прямой
беспроводной связи (network setup/wireless
direct)
Используйте для настройки беспроводной сети (стр. 18).
3
Разъем LAN (10/100)
Подсоединяйте данное устройство к другими сетевым
устройствам с помощью кабеля LAN.
4
Разъем для iPod/iPhone/iPad
Используйте для подключения iPod/iPhone/iPad в качестве
аудиоисточника. Данное устройство не поддерживает какие-
либо другие устройства USB, кроме iPod/iPhone/iPad.
5
Разъем DC IN
Подсоедините сетевой адаптер переменного тока.
6
Гнездо AUX IN
Используйте для подключения дополнительных
воспроизводящих устройств (стр. 34).
Внимание
• Крышка разъемов может отсоединиться, если ее
слишком сильно потянуть в направлении от устройства
(только для XW-SMA3). Если крышка разъема
отсоединилась, нажимом вставьте выступающие
штифты на крышке в пазы на устройстве, затем с
помощью узкого незаостренного инструмента
протолкните их вовнутрь. Будьте осторожны, чтобы при
выполнении этой операции не повредить глаза или
пальцы.
network setup
wireless direct
AUX IN
DC IN 15 V
iPod/iPhone/iPad
LAN(10/100)
Chief Speaker Engineer
SOUND TUNED
BY ANDREW JONES
2
3 4
5 6
1
Диапазон поворота антенны
беспроводной связи
160°
100°
XW-SMA3
Крышка разъемов
