Подключение телевизора и компонентов воспроизведения

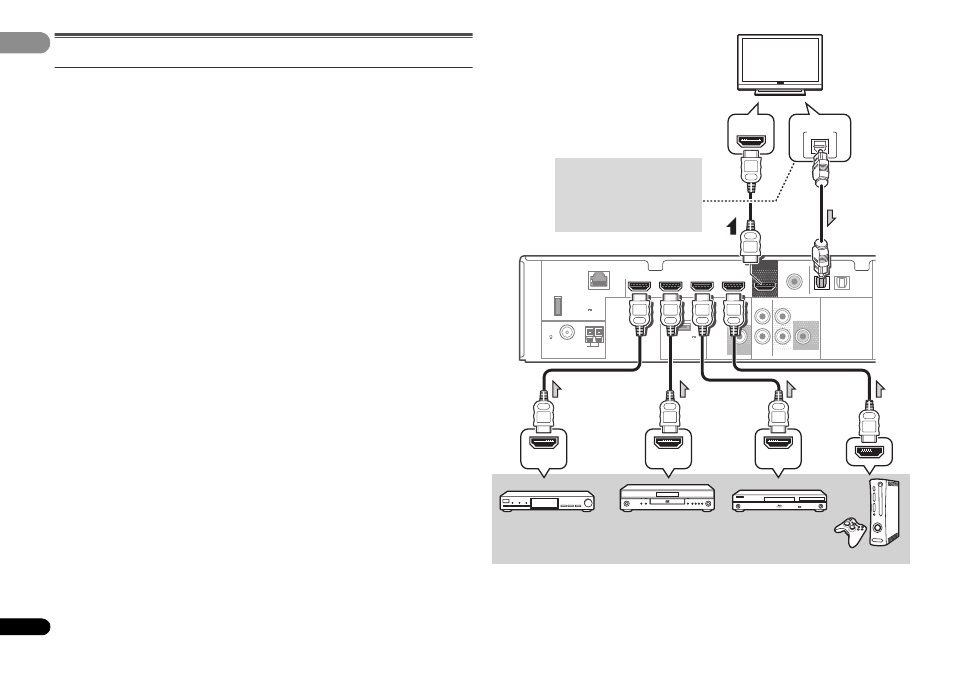

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc, и др.),
его можно подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control по HDMI, можно
использовать обычные функции Control по HDMI (см.
Функция Управление по HDMI
на стр. 41).
• Следующее подключение/настройка требуется для прослушивания звучания телевизора через
ресивер.
-
Если телевизор не поддерживает функцию возвратного аудиоканала через HDMI, подключите
ресивер и телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного аудиоканала через HDMI, звук с телевизора
вводится в ресивер через терминал HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр ARC в HDMI Setup на ON (см.
HDMI Setup
на стр. 41).
HDMI
AUDIO
VIDEO
SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER
R
L
(Single)
OUT
MONITOR
OUT
ANALOG
AUX
IN
(
ANALOG
AUX
)
IN
COAXIAL
CD IN
STB IN
GAME IN
BD/BDR IN
DVD/DVR IN
TV IN
DIGITAL AUX IN
ADAPTER PORT
(
OUTPUT 5 V
0.1 A MAX
)
ANTENNA
FM
UNBAL
75
AM LOOP
LAN
(10/100)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
HDMI IN
HDMI OUT
HDMI OUT
HDMI OUT
DIGITAL AUDIO OUT
OPTICAL
Телевизор, совместимый с
HDMI/DVI
Компоненты, совместимые с HDMI/DVI
Если телевизор не поддерживает
функцию возвратного
аудиоканала через HDMI, данное
подключение требуется для
прослушивания звучания
телевизора через ресивер.
Приставка
Проигрыватель DVD,
рекордер HDD/DVD
Проигрыватель Blu-ray Disc,
рекордер Blu-ray Disc
Игровая приставка
