26
Ru
Для подключения внешней FM-антенны
используйте разъем PAL.
Использование выхода
SCART AV
Для подсоединения системы к телевизору
имеются видеовыходы двух типов. Выход
SCART позволяет получать лучшее качество
изображения, чем стандартный композитный
видеовыход. Соединитель SCART AV
используется для видео и аудиовыхода.
1
•
Для подсоединения ‘AV
CONNECTOR’ к вашему телевизору
используйте имеющийся в продаже
кабель SCART.

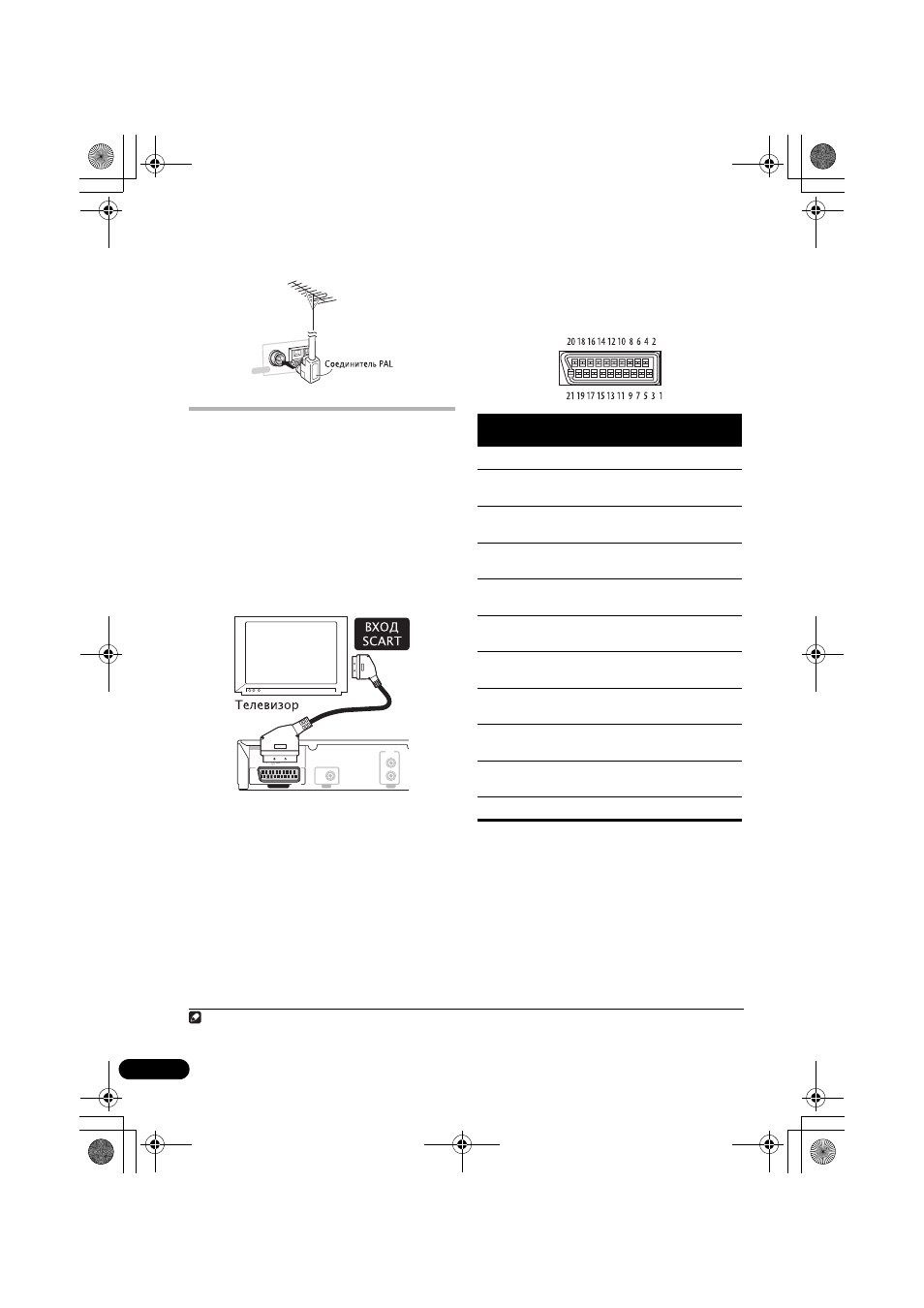

Разводка разъема SCART
На схеме ниже показана разводка 21-
штырькового разъема SCART. Этот разъем
обеспечивает передачу видео- и аудиосигналов
при подключении к совместимому цветному
ТВ/монитору.
Примечание
1 Имеется несколько конфигураций кабелей SCART. Убедитесь, что используемая конфигурация подходит к этой системе и
вашему ТВ/монитору (см. Разводка разъема SCART выше).
ANTENNA
ANTENNA
FM
UNBAL 75
Ω
AM
LOOP ANTENNA
AV CONNECTOR
AUDIO
VIDEO
VIDEO
OUT
IN
R
L
LINE 2
LINE 2
Номер
штырька
Назначение
Номер
штырька
Назначение
1
Аудиовыход П 12
Нет соединения
2
Аудиовход П
13
Заземление
(видео)
3
Аудиовыход Л 14
Заземление
(видео)
4
Заземление
(аудио)
15
Выход П или Ц
5
Заземление
(видео)
16
Свободный
выход
6
Аудиовход Л
17
Заземление
(видео)
7
B выход
18
Заземление
(видео)
8
Состояние
19
Видео или Y-
выход
9
Заземление
(видео)
20
Нет соединения
10
Нет
соединения
21
Заземление
(видео)
11
Выход G
