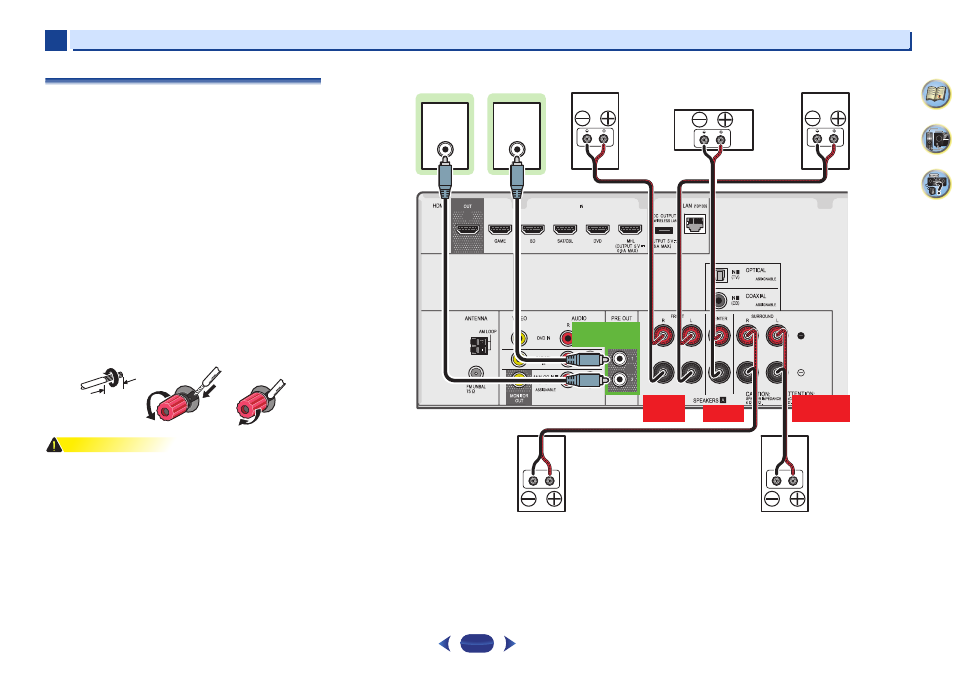

Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями
(передние громкоговорители на рисунке), тем не менее,
рекомендуется использовать по крайней мере три, а полный
комплект обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к
правому (R) разъему, а левый громкоговоритель – к левому (L)
разъему. Также убедитесь, что положительный и
отрицательный (+/–) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей.
Можно использовать громкоговорители с нормальным
импедансом мощностью от 6
до 16 .
Подключайте устройство к сети переменного тока только
после завершения всех соединений.
Подключение проводов
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте оголенный
провод.
3
Зажмите контакт.
ОСТОРОЖНО
•
На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ
ЖИЗНИ напряжение. Во избежание опасности
поражения электрическим током при подключении или
отключении кабелей громкоговорителей отсоединяйте
кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
•
Оголенные концы провода громкоговорителя должны быть
обязательно скручены и вставлены в контакт
громкоговорителя до конца. Если любой из
неизолированных проводов громкоговорителя коснется
задней панели, это может вызвать отключение питания в
целях безопасности.
1
2
3
10 мм
LINE LEVEL
INPUT
LINE LEVEL
INPUT
FRONT
R L
SURROUND
R L
CENTER
PREOUT
SUBWOOFER
Центральный
Правый
объемного
звучания
Передний правый
Передний левый
Сабвуфер 1
Левый
объемного
звучания
Сабвуфер 2
VSX-824
