Подключение аппарата
ПРЕДУПРЕЖДЕНИЕ
Неправильное закрепление проводов аккумулятора в разъемах при помощи винтов может
привести к перегреву в области разъемов и травмам, включая небольшие ожоги.
1. С помощью кусачек или ножа очис
тите от изоляции концы проводов АС
длиной около 10 мм и скрутите их.
2. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
поставки не прилагаются.
Для обжима наконечников на концах про
водов пользуйтесь плоскогубцами.
3. Подключите провода АС к разъемам
выхода на акустические системы.
Надежно закрепите провода АС винтами
разъемов.

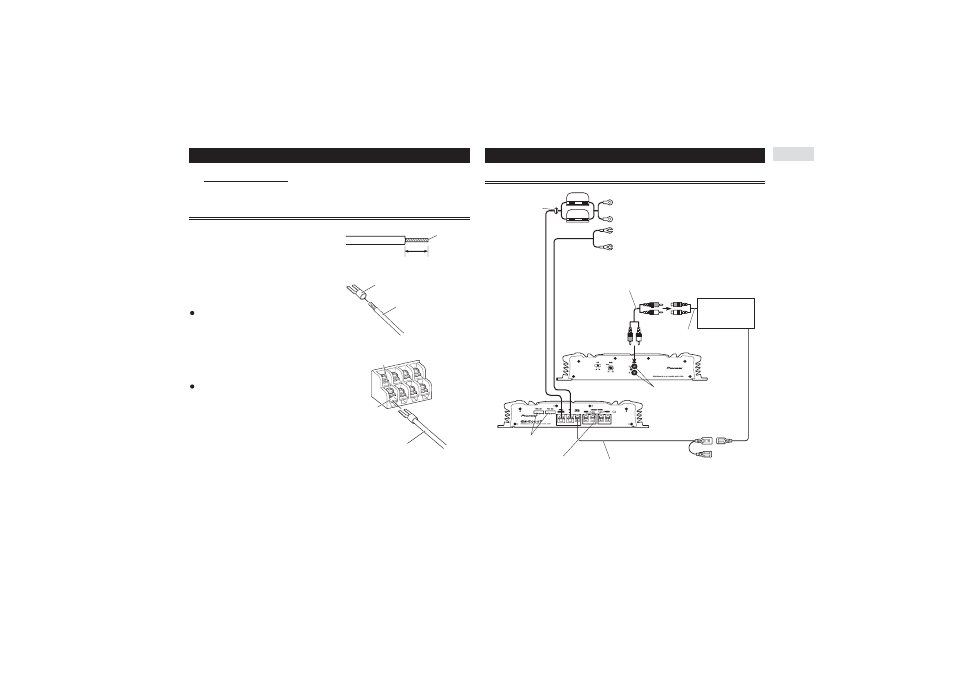

Подключение к разъемам выхода на АС
Скрутите
10 мм
Наконечник
Провод АС
Винт разъема
Разъем выхода на АС
Провод АС
Схема соединений
Проходная изоля
ционная втулка
Предохранитель (30 А)
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD 223) (продается отдельно)
После выполнения всех других соединений усилителя соедините им
имеющийся на усилителе разъем для провода аккумулятора с положи
тельной (+) клеммой аккумулятора.
Провод заземления (черный) (RD 223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные провода со ште
керами RCA (продаются отдельно)
Стереосистема авто
мобиля с выходными
гнездами RCA
Внешний выход
Передняя панель
Входные гнезда RCA
Предохранитель (25 А) х 2
Задняя панель
Разъем выхода на АС
Инструкции по подключению акусти
ческих систем смотрите в разделе
«Подключение кабелей АС»
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанци
онного управления системой на автомобильной стереосистеме («SYSTEM
REMOTE CONTROL»). Гнездовой соединитель (розетку) можно подключить к
разъему релейного управления автоматической антенной. Если у автомобильной
стереосистемы нет разъема дистанционного управления системой, подключите
штекер к клемме питания через замок зажигания.
