Collegamento ai terminali di ingresso/uscita

Prima di fare o modificare collegamenti, non mancare di spegnere l’apparecchio e di scollegare il cavo di alimentazione.
Collegare il cavo di alimentazione dopo che tutti i collegamenti fra dispositivi sono stati fatti.
Usare solo il cavo di alimentazione accluso.
Consultare le istruzioni per l’uso del componente da collegare.
! Nel creare un DVS (Digital Vinyl System, sistema vinile digitale) combinando un computer, un interfaccia audio, ecc., fare attenzione nel collegare l’interfaccia audio ai

terminali di ingresso di questa unità e fare attenzione alle impostazioni dei selettori di ingresso.

Consultare anche le istruzioni per l’uso del software DI e dell’interfaccia audio.

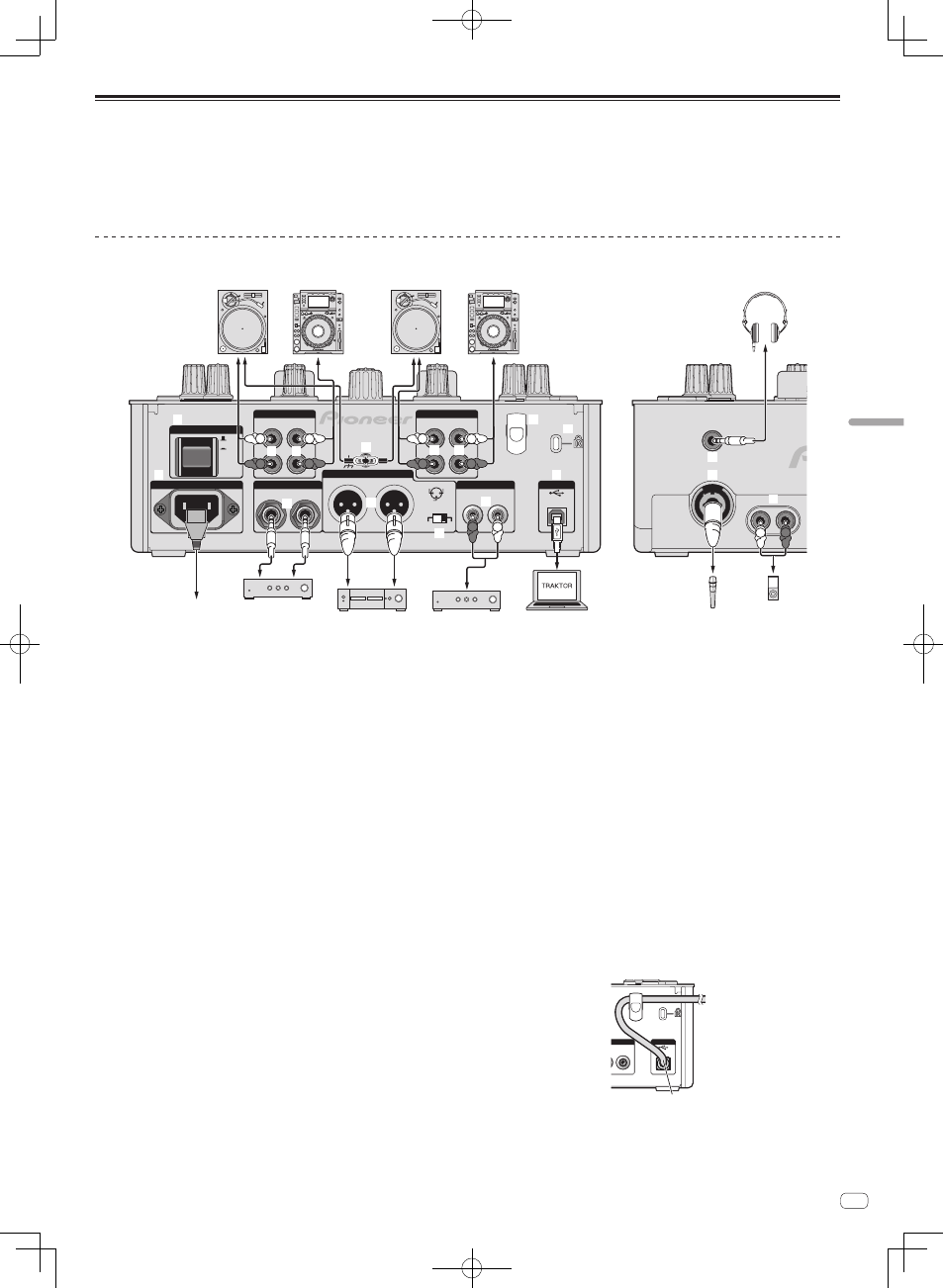

Pannello posteriore, pannello anteriore

MIC

PHONES

L

R

AUX

OFF

PHONO

CD

SIGNAL GND

ON

POWER

AC IN

220 - 240V

CH 2

USB

L

R

PHONO

CD

CH 1

L

R

L

R

R

L

L

R

1.GND 2.HOT

3.COLD

dB

-6

0 dB

MASTER

ATT.

TRS

MASTER 1

MASTER 2

BOOTH

R

R

L

L

R

L

R

L

R

L

R

L

Amplificatore di

potenza (per monitor

da cabina)

Amplificatore di

potenza

Amplificatore di

potenza

Lettore analogico

Lettore DJ

Lettore analogico

Lettore DJ

Cuffia

Computer

Dispositivo

audio

portatile

Microfoni

Ad una presa di

corrente

1

2

3

4

2

3

5

6

7

d

e

f

8

9

a

b

c

1

Pulsante POWER

Accende e spegne questa unità.

2

Terminali PHONO

Collegare un dispositivo di riproduzione fono (con puntina MM). Non ricevere
segnali a livello di linea.
Per collegare un dispositivo ai terminali [PHONO], togliere lo spinotto a spillo di
corto circuito inserito nei terminali.
Inserire lo spinotto a spillo di corto circuito nei terminali [PHONO] quando non
sono in uso per eliminare il rumore dall’esterno.

3

Terminali CD

Collegare un lettore DJ o un componente di uscita a livello di linea.

4

Terminale SIGNAL GND

Collegare qui il filo di terra di lettori analogici. Questo aiuta a ridurre il rumore
quando si usano lettori analogici.

5

Gancio del cavo

Agganciare qui il cavo.
! Se il cavo USB viene scollegato durante la riproduzione, questa si

interrompe.

6

Slot di sicurezza Kensington

7

Porta USB

Collegare ad un computer.
! Collegare questa unità ed il computer direttamente col cavo USB accluso.
! Gli hub USB non possono essere utilizzati.

8

Terminali MASTER2

Da collegare ad un amplificatore di potenza, ecc.

9

MASTER ATT.

Imposta il livello di attenuazione dell’audio emesso dai terminali [MASTER1] e
[MASTER2].
Quando si imposta [–6 dB], il livello dell’audio in uscita dai terminali [MASTER1]
e [MASTER2] viene ridotto a metà.

a

Terminali MASTER1

Da collegare ad un amplificatore di potenza, ecc.

b

Terminali BOOTH (pagina 18)

Terminali di uscita per un monitor da cabina, compatibili con uscite bilanciate o
non bilanciate per un connettore TRS.
! L’audio sarà distorto se il livello viene aumentato troppo nell’usare uscite

non bilanciate.

c

AC IN

Collegarsi una presa di corrente col cavo di alimentazione accluso. Collegare il
cavo di alimentazione solo a collegamenti fra unità completati.
Usare solo il cavo di alimentazione accluso.

d

Terminale PHONES (pagina 18)

Collegare qui una cuffia.

e

Terminale MIC (pagina 23)

Collegare ad un microfono.

f

Terminali AUX IN (pagina 23)

Collegare al terminale di uscita di un dispositivo esterno (campionatore, lettore
audio portatile, ecc.)

 Gancio del cavo

Il cavo USB viene fissato in posizione usando il gancio del cavo. Ciò evita che il cavo
USB venga tirato accidentalmente scollegando la sua spina dalla porta.
! Se il cavo USB viene scollegato durante la riproduzione, questa si interrompe.

USB

L

STER 2

Cavo USB

Italiano
