Замена сетевого шнура
При замене сетевого шнура используйте только специальный кабель типа H05V2V2-F
T90 или эквивалентный. Удостоверьтесь, что провод имеет сечение, допускающее его
использование при данном напряжении и рабочей температуре. Желто-зеленый про-
вод заземления должен быть примерно на 2 см длиннее коричневого (или черного)
провода, идущего на фазу.

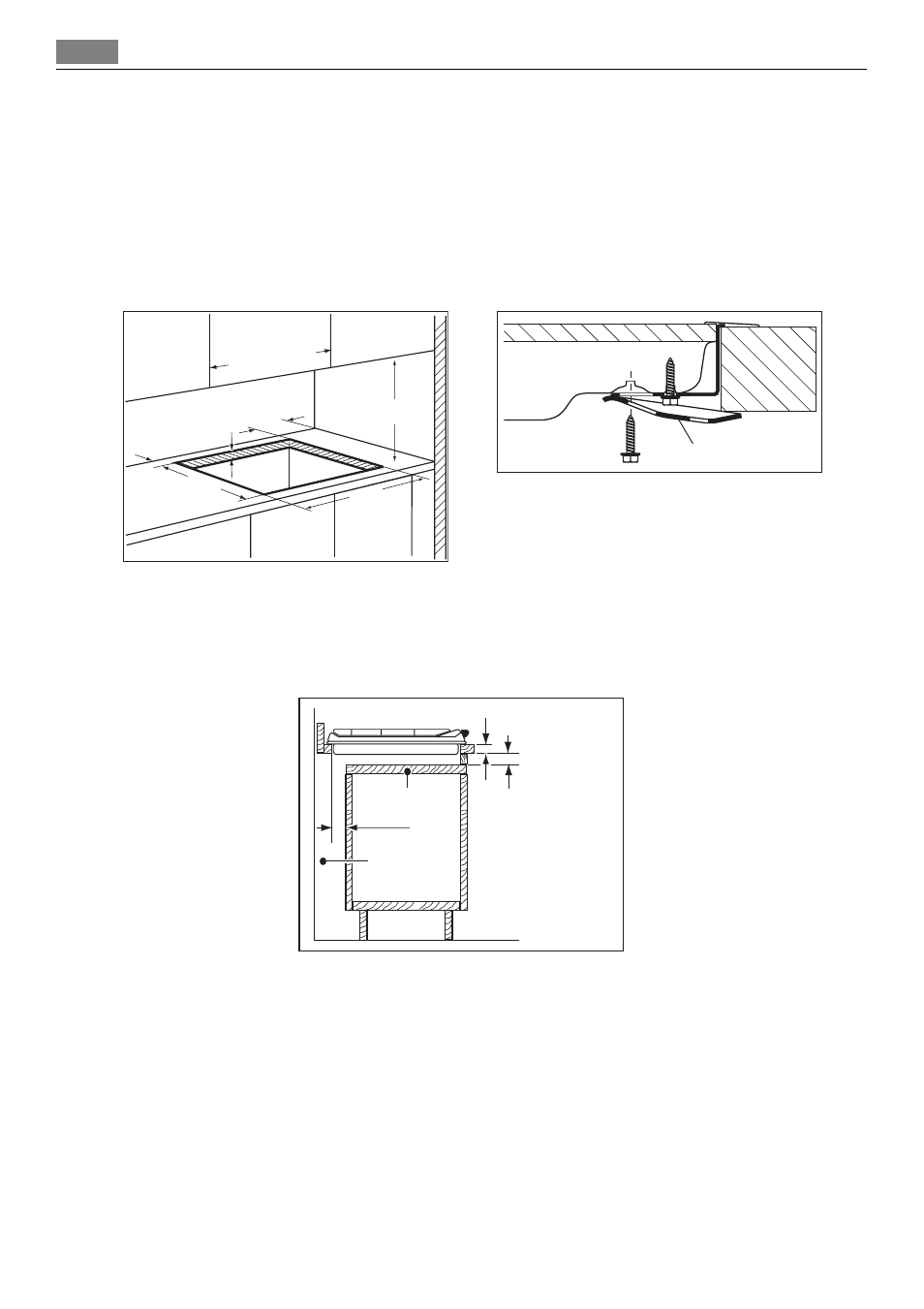

Встраивание
min. 45 mm
min. 650 mm
560 mm
min. 450 mm
40 mm
490 mm
+2
0
+2
0
min. 600 mm
A
A - идущие в комплекте крепежные скобы
Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной панелью, должна легко сниматься для обеспе-
чения доступа к узлам, нуждающимся в техническом обслуживании.
min 20 mm
(max 150 mm)
40 mm
60 mm
a
b
a) Съемная панель
b) Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны соответствовать указанным, в кухонном
шкафу должны быть предусмотрены вентиляционные отверстия для постоянного при-
тока воздуха. Из соображений безопасности, а также для упрощения процедуры из-
влечения духового шкафа из шкафа, электрические соединения для варочной панели
и духового шкафа должны быть выполнены раздельно.
44 Установка
