• Üleminekul vedelgaasilt 13 millibaari‐
sele G20 maagaasile
1)
, keerake
möödaviigukruvi umbes 1/2 pöörde
võrra lahti (kolmikkroonpõleti puhul 1
pööre).
• Kui lülitute 13 millibaariselt G20 maa‐
gaasilt
1)
20 millibaarisele G20 maa‐
gaasile, keerake möödaviigukruvi um‐
bes 1/4 pööret kinni (kolmikkroonpõleti
puhul 1/2 pööret).
HOIATUS
Veenduge, et leek ei kustu, kui
keerate nuppu kiiresti maksimaa‐
lasendist minimaalasendisse.
8.4 Elektriühendus
• Veenduge, et nimivõimsus ja andme‐
sildil toodud voolutüüp on kooskõlas
kohaliku pinge ja vooluga.
• Selle seadme juurde kuulub ka toiteju‐
he. Selle juurde peab kuuluma õige
pistik ning see peab taluma andmesil‐
dil toodud koormust. Veenduge, et pa‐
nete pistiku õigesse pistikupessa.
• Kasutage alati nõuetekohaselt paigal‐
datud ohutut pistikupesa.
• Veenduge, et pärast paigaldamist säi‐
lib juurdepääs toitepistikule.
• Seadet välja lülitades ärge tõmmake
toitekaablist. Hoidke alati kinni toitepis‐
tikust.
• Seadme ühendamisel pikendusjuhet,
adapterit või mitmikpistikut kasutades
tekib tulekahjuoht. Jälgige, et maan‐
dus vastaks kehtivatele nõuetele ja
eeskirjadele.
• Ärge laske toitejuhtmel kuumeneda
üle 90° C.
Veenduge, et sinine neutraalkaabel on
ühendatud klemmiga, mille tähis on "N".
Ühendage pruun (või must) faasikaabel
klemmiga, mille tähis on "L". Hoidke faa‐
sikaabel alati ühendatuna.
8.5 Ühenduskaabli vahetamine
Ühenduskaabli asendamiseks kasutage
ainult H05V2V2-F T90 või teist sama
tüüpi kaablit. Veenduge, et kaabli ristlõi‐
ge vastab pingele ja töötemperatuurile.
Kollane/roheline maandusjuhe peab ole‐
ma ligikaudu 2 cm pikem kui pruun (või
must) faasijuhe.

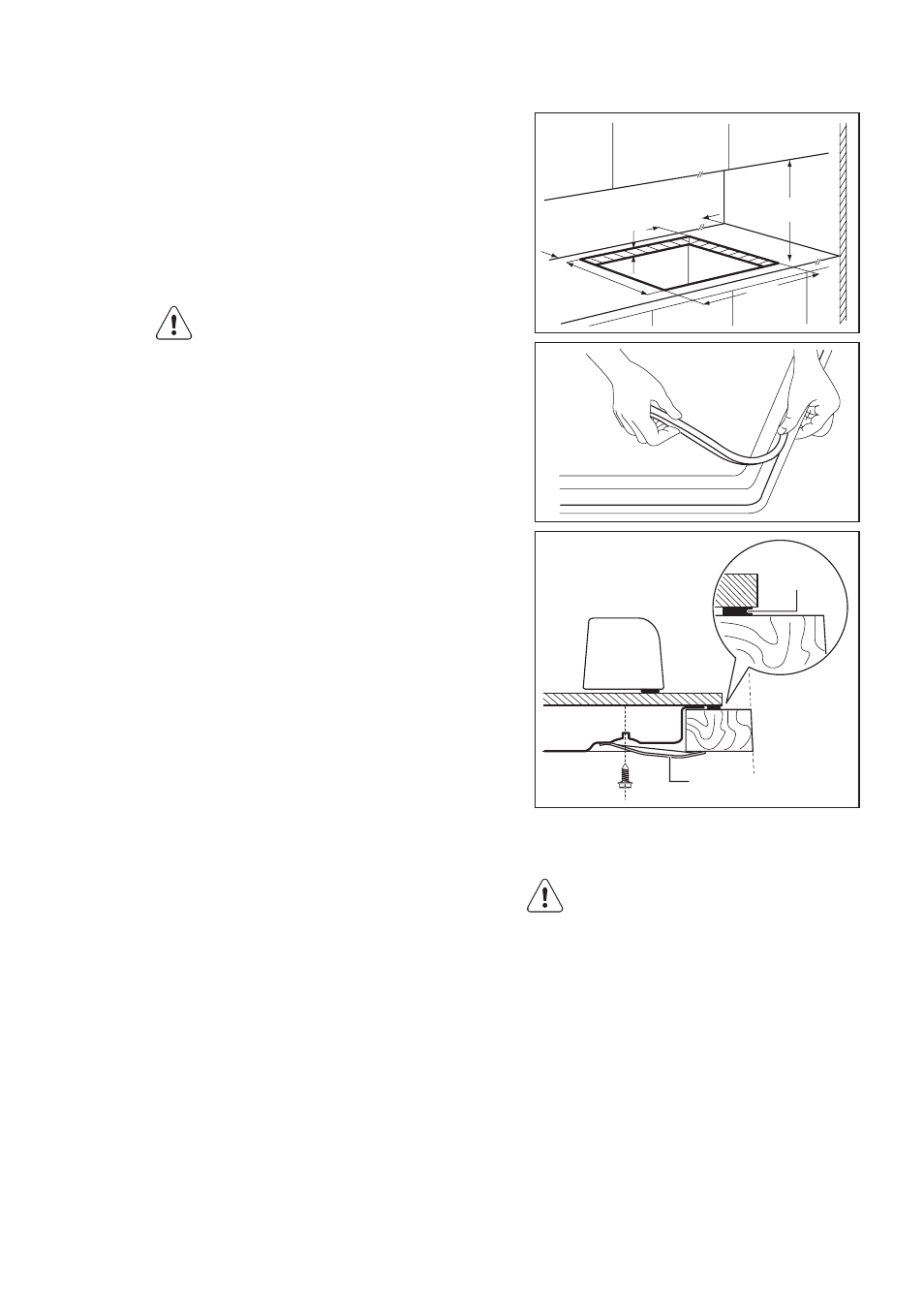

8.6 Paigutamine mööblisse
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
B
A
A)
komplekti kuuluv tihend
B)
komplekti kuuluvad toed
ETTEVAATUST
Pliidi võib paigaldada ainult tasa‐
sele tööpinnale.
8.7 Paigaldusvõimalused
Uksega köögikapp
Pliidi alla paigaldatavat plaati peab saa‐
ma kergelt eemaldada ning see peab
võimaldama hõlpsat juurdepääsu tehnili‐
se abi vajaduse korral.
